3.11.8 Fixace podavačů
Číslo výrobku 00119623-xx Fixace podavačů SIPLACE HF/X/D1/D2/D3
Fixace podavačů je dodatečné mechanické jištění. Zabraňuje nežádoucímu posunutí podavačů
na stolu součástek a vylučuje riziko kolize s osazovací hlavou.
Fixace podavačů je připevněna na čelní straně podavačů pomocí šroubů. Drápy fixují nohy poda-
vačů. Pro každý vozík součástek je potřebná jedna fixace podavačů.
3
Obr. 3.11 - 11 Fixace podavačů
(1) Fixace podavačů
(2) Stůl konstrukčních součástek
Návod k obsluze SIPLACE D1/D2 3 Technická data automatu
Od verze software SR.605.xx Vydání 07/2008 CZ 3.11 Vozík KS (konstrukčních součástek)
183
3.11.9 Skluz pro odpadní pásy
3
Obr. 3.11 - 12 Skluz pro odpadní pásy
Skluz pro odpadní pásy je zavěšen na řezačce pásů. Z řezačky rozřezaný odpad z pásů klouže
po skluzu do nádoby na odpad vozíku součástek.
3 Technická data automatu Návod k obsluze SIPLACE D1/D2
3.11 Vozík KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
184
3.11.10 Kanál pro vedení prázdných pásů
Ve standardní verzi může kanál pro odvod prázdných pásů vést pásy s výškou kapsy maximálně
17 mm k pneumatickému zařízení na stříhání pásů.
3

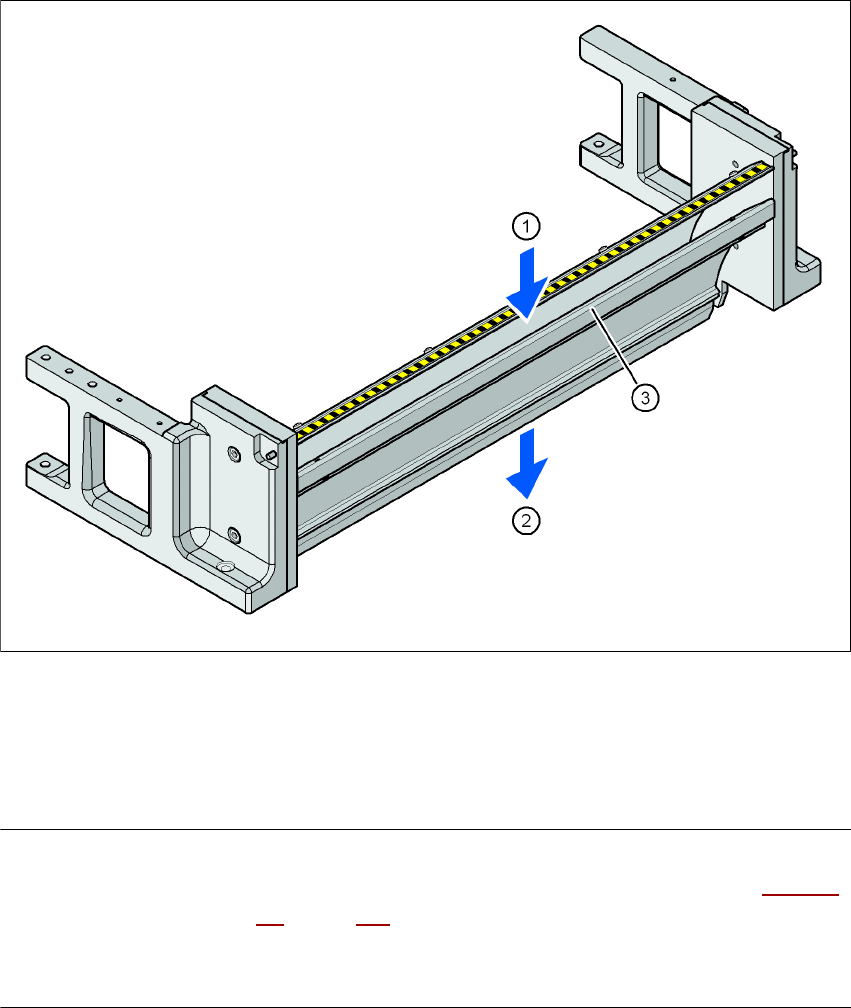

Obr. 3.11 - 13 Kanál pro vedení prázdných pásů s nádobou na odhozené součástky
(1) Vstupní štěrbina pro prázdné pásy
(2) Výstupní štěrbina pro prázdné pásy nad pneumatickým stříhacím přístrojem
(3) Dělící plech pro pásy < 17 mm, pro pásy > 17 mm demontovatelný
POKYN
– Pro pásy s taškami vyššími než 17 mm může být oddělovací plech (poz. 3 na obr. 3.11 - 13
)
odstraněn (viz odstavec 4.5
, strana 227).
→ Neumisťujte podavače s nízkými kapsami bezprostředně vedle podavačů s vysokými kap-
sami. Prázdné pásy se mohou překřížit a zadržet.
