4 Instalace a uvedení do provozu Návod k ob sluze SIPLACE D1/D2 4.2 Infrastruktura místa instalace Od verze software SR.605.xx Vydání 07/2008 CZ 192 4.2 Infrastruktura míst a inst alace 4.2.1 Doporu č ení ke st avu podkl…
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.1 Transport a konfigurace při dodávce
191
4
Obr. 4.1 - 3 Opěrné plochy automatu pro zachycení vysokozdvižným vozíkem - rozměry v milimetrech
(1) Opěrná plocha automatu na straně zásuvného modulu elektrického napájení
(2) Opěrná plocha automatu na straně zásuvného pneumatického modulu
(3) Opěrná plocha automatu ve středu stroje
(4) Vysokozdvižný vozík použít na straně elektrického napájení
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.2 Infrastruktura místa instalace Od verze software SR.605.xx Vydání 07/2008 CZ
192
4.2 Infrastruktura místa instalace
4.2.1 Doporučení ke stavu podkladu
Podklad pro automaty by měl být pevný a rovný, protože dynamické síly při provozu automatu
mohou vyvolat vibrace na místě instalace. Velikost vibrací závisí na konstrukci podloží podlahy.
Zásadně jsou vhodné, pokud jsou dodrženy parametry zatížení podlahy atd.:
– Železobetonová stropní konstrukce, např. stropy v průmyslových halách
– Železobetonové podlahové desky, například betonové podlahy v nepodsklepených průmys-
lových halách
– Prostory s dvojitou podlahou, pokud je do meziprostoru vtažen stabilní základ. Pro tento
základ v meziprostoru platí stejné instalační podmínky. Může být z ocelových nosníků nebo
z betonu.
4.2.1.1 Váha stroje a únosnost podlahy
Hodnoty váhy stroje a zatížení podkladu najdete v odstavci 3.4.1, strana 102.
4.2.2 Napájení tlakovým vzduchem
4.2.2.1 Kontrola zdroje tlakového vzduchu
Zkontrolujte, zda zdroj tlakového vzduchu odpovídá specifikaci předepsané pro stroj (viz tabulku
v odstavci 3.3
, strana 100).
POKYN: 4
V dokumentaci "Síťová konfigurace (elektrika a pneumatika) pro zařízení SMD u zákazníků", čís-
lo výrobku 00191409-xx jsou popsána opatření, pro dosažení požadované specifikace.
→ Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.2 Infrastruktura místa instalace
193
4.2.2.2 Přípoj tlakového vzduchu na automatu
4

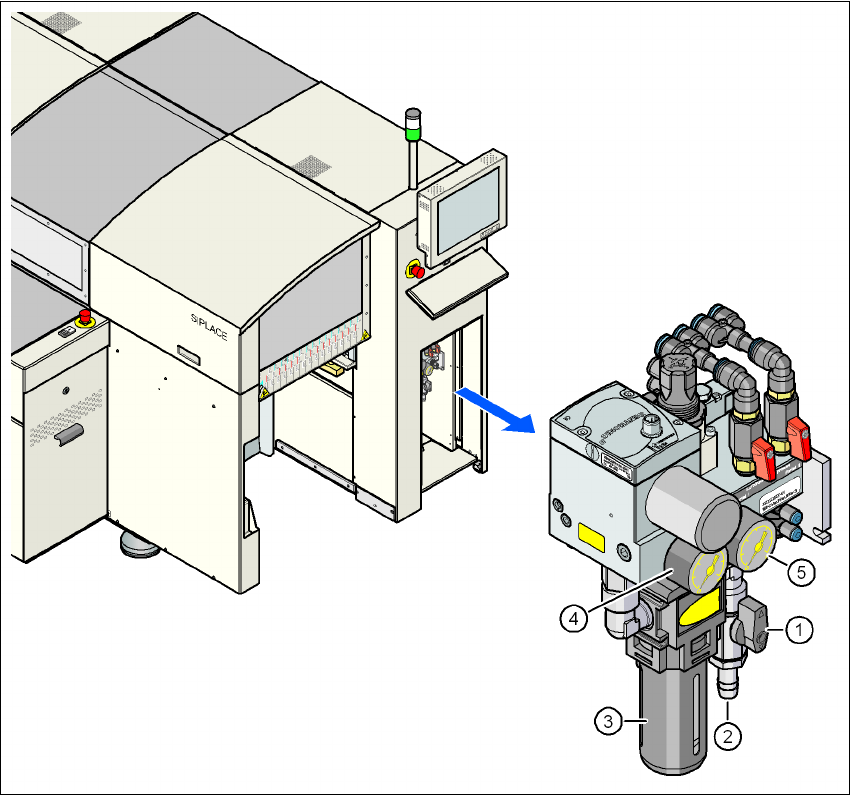

Obr. 4.2 - 1 Připojení tlakového vzduchu
(1) Uzavírací kohout v poloze "otevřeno" (AUF)
(2) Přípoj tlakového vzduchu, požadovaný tlak: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Filtr tlakového vzduchu
(4) Tlakoměr pro napájecí tlak rozdělovačů portálů
Požadovaný tlak: 0,52 ± 0,01 MPa (5,2 ± 0,1 bar), rozsah: 0 - 1,2 MPa (0 - 12 bar)
(5) Tlakoměr pro napájecí tlak podavačů Bulkcase
Požadovaný tlak: 0,25 ± 0,02 MPa (2,5 ± 0,2 bar), rozsah: 0 - 0,6 MPa (0 - 6 bar)
