4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.2 Infrastruktura místa instalace Od verze software SR.605.xx Vydání 07/2008 CZ
192
4.2 Infrastruktura místa instalace
4.2.1 Doporučení ke stavu podkladu
Podklad pro automaty by měl být pevný a rovný, protože dynamické síly při provozu automatu
mohou vyvolat vibrace na místě instalace. Velikost vibrací závisí na konstrukci podloží podlahy.
Zásadně jsou vhodné, pokud jsou dodrženy parametry zatížení podlahy atd.:
– Železobetonová stropní konstrukce, např. stropy v průmyslových halách
– Železobetonové podlahové desky, například betonové podlahy v nepodsklepených průmys-
lových halách
– Prostory s dvojitou podlahou, pokud je do meziprostoru vtažen stabilní základ. Pro tento
základ v meziprostoru platí stejné instalační podmínky. Může být z ocelových nosníků nebo
z betonu.
4.2.1.1 Váha stroje a únosnost podlahy
Hodnoty váhy stroje a zatížení podkladu najdete v odstavci 3.4.1, strana 102.
4.2.2 Napájení tlakovým vzduchem
4.2.2.1 Kontrola zdroje tlakového vzduchu
Zkontrolujte, zda zdroj tlakového vzduchu odpovídá specifikaci předepsané pro stroj (viz tabulku
v odstavci 3.3
, strana 100).
POKYN: 4
V dokumentaci "Síťová konfigurace (elektrika a pneumatika) pro zařízení SMD u zákazníků", čís-
lo výrobku 00191409-xx jsou popsána opatření, pro dosažení požadované specifikace.
→ Zaprotokolujte vlastnosti tlakového vzduchu na místě instalace.
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.2 Infrastruktura místa instalace
193
4.2.2.2 Přípoj tlakového vzduchu na automatu
4
Obr. 4.2 - 1 Připojení tlakového vzduchu
(1) Uzavírací kohout v poloze "otevřeno" (AUF)
(2) Přípoj tlakového vzduchu, požadovaný tlak: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Filtr tlakového vzduchu
(4) Tlakoměr pro napájecí tlak rozdělovačů portálů
Požadovaný tlak: 0,52 ± 0,01 MPa (5,2 ± 0,1 bar), rozsah: 0 - 1,2 MPa (0 - 12 bar)
(5) Tlakoměr pro napájecí tlak podavačů Bulkcase
Požadovaný tlak: 0,25 ± 0,02 MPa (2,5 ± 0,2 bar), rozsah: 0 - 0,6 MPa (0 - 6 bar)
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.2 Infrastruktura místa instalace Od verze software SR.605.xx Vydání 07/2008 CZ
194
4.2.3 Síťové napájení
4

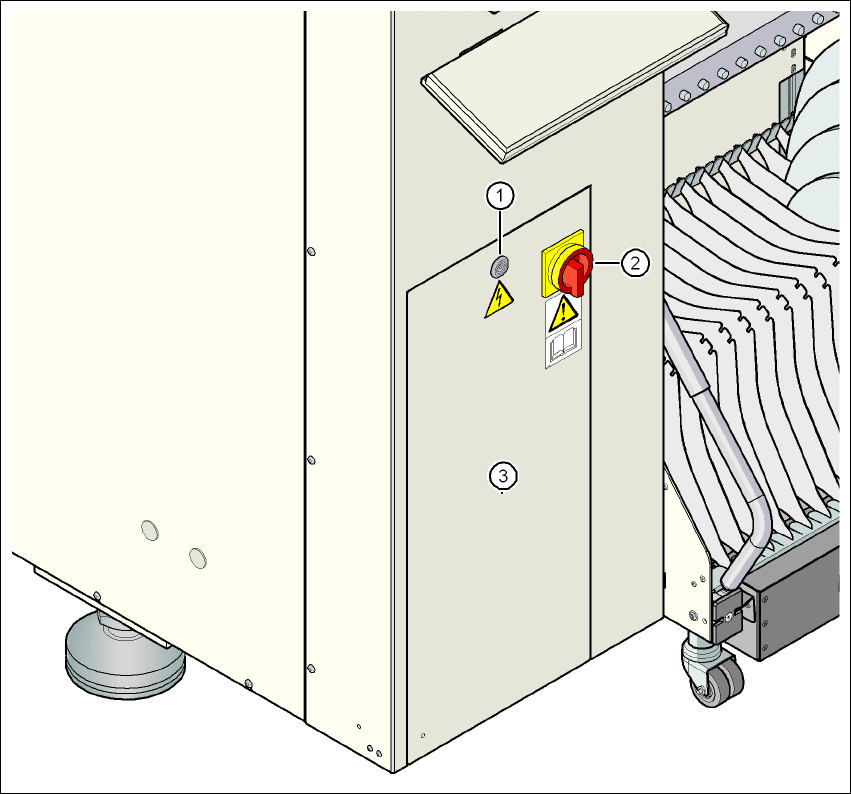

Obr. 4.2 - 2 Poloha síťového napájení na automatu
4
(1) Blokování
(2) Hlavní vypínač s pojistkou proti opakovanému zapnutí
(3) Kryt
