→ Na všechny konce žil namáčkněte dutinky.
→ Uvolněte matici na rohové kabelové průchodce (poz. 2 na obr. 4.2 - 3
).
→ Vyndejte kabelovou průchodku.
→ Protáhněte síťový napájecí kabel rohovou kabelovou průchodkou ke svorkovnici X100 (viz
X100 na obr. 4.2 - 4
).
→ Kabel připojte svorkami a zajistěte dostatečné velký poloměr ohybu. Žíly kabelu nesmí být
zlomeny.
→ Zaklapněte kabelovou průchodku (poz. 2 na obr. 4.2 - 3
) a matici dotáhněte.
4.2.3.5 Zkontrolovat přípoje na primární straně třífázového transformátoru T1
Primární strana třífázového transformátoru T1 musí být konfigurována pro příslušné napájecí
napětí.
→ Zkontrolujte proto na svorkovnicové liště (viz obr. 4.2 - 5
), zda je primární strana třífázového
automatu připojena správně s ohledem na příslušné napájecí napětí.
4
Obr. 4.2 - 5 Svorkovnice primární strany třífázového transformátoru T1
Poloha svorkovnice viz poz. 3
na obr. 4.2 - 6
, strana 199
3 x 204 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.2 Infrastruktura místa instalace
199
POKYN 4
Japonské napájecí sítě (3 x 200 VAC) a napájecí síť v USA (3 x 208 VAC) se připojují na svorky
pro 3 x 204 VAC.
4
4
4
4
Obr. 4.2 - 6 Poloha svorkovnice s primárními přípoji třífázového transformátoru T1
(1) Třífázový transformátor T1
(2) Štítek se schématem připojení primární strany
(3) Svorkovnice primárními přípoji třífázového transformátoru T1
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.2 Infrastruktura místa instalace Od verze software SR.605.xx Vydání 07/2008 CZ
200
4.2.3.6 Kontrola můstků pro omezení proudu při zapnutí
Omezení proudu při zapnutí musí být konfigurováno v závislosti na napájecím napětí. To se pro-
vádí pomocí drátěných můstků na desce plošných spojů pro omezení spínacích proudů (poz. 1
na obr. 4.2 - 7
).
4

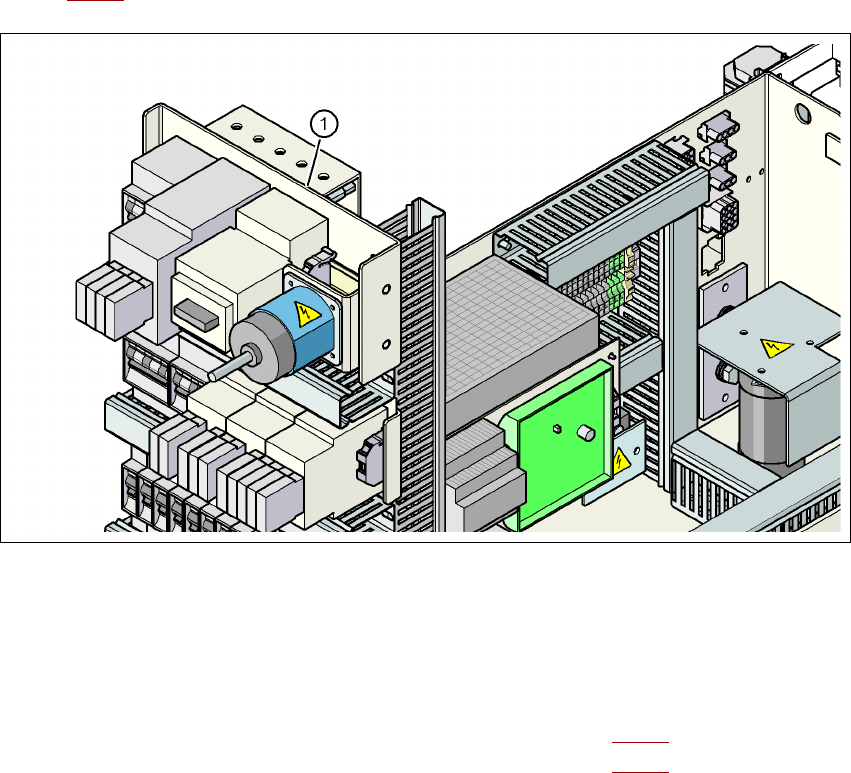

Obr. 4.2 - 7 Umístění desky a konektoru pro omezení proudu při zapnutí
(1) Deska pro omezení proudu při zapnutí
→ Zkontrolujte obsazení můstků a v případě potřeby ho korigujte.
Síťové napětí 3 x 200 VAC / 3 x 208 VAC / 3 x 230 VAC (viz obr. 4.2 - 8
)
Síťové napětí 3 x 380 VAC / 3 x 400 VAC / 3 x 415 VAC (viz obr. 4.2 - 9
) 4
