Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu Od verze software SR.605.xx Vydání 07/2008 CZ 4.2 Infrastruktura místa instalace 201 4 Obr . 4.2 - 8 Omezení spínacích proud ů - p ř ípoje a m ů stky pro 3 x…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.2 Infrastruktura místa instalace Od verze software SR.605.xx Vydání 07/2008 CZ
200
4.2.3.6 Kontrola můstků pro omezení proudu při zapnutí
Omezení proudu při zapnutí musí být konfigurováno v závislosti na napájecím napětí. To se pro-
vádí pomocí drátěných můstků na desce plošných spojů pro omezení spínacích proudů (poz. 1
na obr. 4.2 - 7
).
4
Obr. 4.2 - 7 Umístění desky a konektoru pro omezení proudu při zapnutí
(1) Deska pro omezení proudu při zapnutí
→ Zkontrolujte obsazení můstků a v případě potřeby ho korigujte.
Síťové napětí 3 x 200 VAC / 3 x 208 VAC / 3 x 230 VAC (viz obr. 4.2 - 8
)
Síťové napětí 3 x 380 VAC / 3 x 400 VAC / 3 x 415 VAC (viz obr. 4.2 - 9
) 4
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.2 Infrastruktura místa instalace
201
4

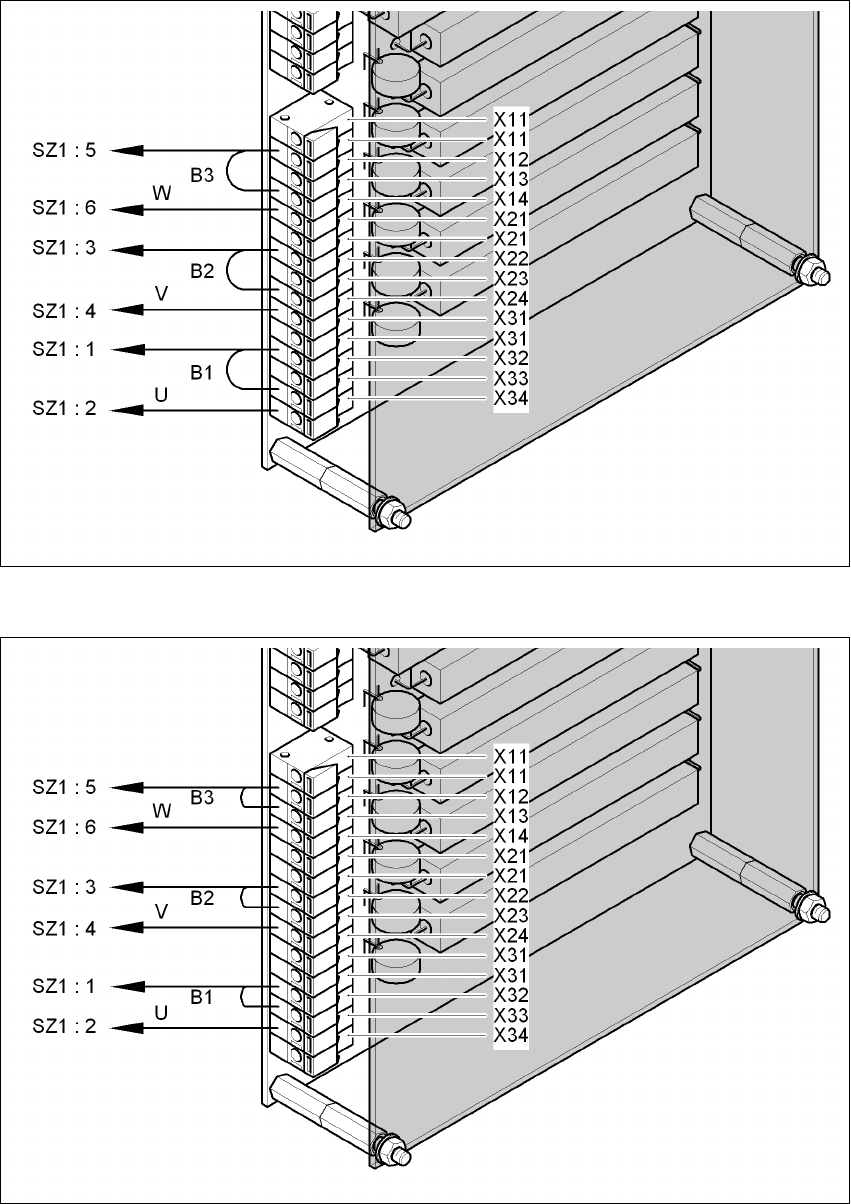

Obr. 4.2 - 8 Omezení spínacích proudů - přípoje a můstky pro 3 x 200 VAC / 3 x 208 VAC / 3 x 230 VAC
4
Obr. 4.2 - 9 Omezení spínacích proudů - přípoje a můstky pro 3 x 380 VAC / 3 x 400 VAC / 3 x 415 VAC
3 x 200 VAC / 3 x 208 VAC / 3 x 230 VAC
3 x 380 VAC / 3 x 400 VAC / 3 x 415 VAC
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.2 Infrastruktura místa instalace Od verze software SR.605.xx Vydání 07/2008 CZ
202
4.2.4 Rozhraní
4

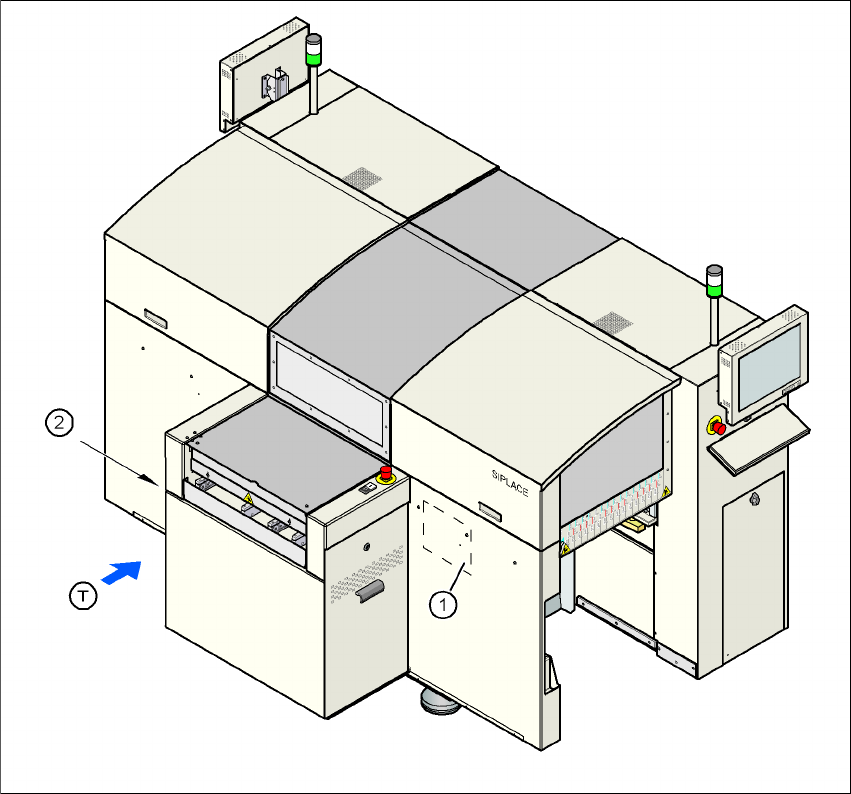

Obr. 4.2 - 10 Rozhraní
4
(1) Řízení transportu pomocí transportního rozhraní Siemens
(2) Přípoj PC a LAN v nástavbě "Vkládání desek"
(T) Směr transportu desky
