4 Instalace a uvedení do provozu Návod k ob sluze SIPLACE D1/D2 4.3 Instalace automatu Od verze software SR.605.xx Vydání 07/2008 CZ 206 → Nadzvedn ě te automat pomocí vysokozdvižnéh o vozíku asi 35 cm vy soko. Automat s…
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.3 Instalace automatu
205
4.3.4 Přednastavení transportní výšky desek
→ Zasuňte vidle vysokozdvižného vozíku pod automat podle obr. 4.3 - 1.
4
Obr. 4.3 - 1 Opěrné plochy automatu pro zachycení vysokozdvižným vozíkem - rozměry v milimetrech
VÝSTRAHA 4
Aby byla vyloučena nevratná poškození automatu, je třeba před zvednutím automatu důsledně
dbát následujících bodů:
→ Nasaďte vidle vysokozdvižného vozíku na straně elektrického napájení automatu (poz. 4 na
obr. 4.3 - 1
, strana 205).
→ Dbejte na to, aby automat dosedl na vidle svými opěrnými plochami 1, 2 a 3 (viz obr. 4.3 - 1
,
strana 205
). Jsou-li vidle kratší, použijte přiměřeně dlouhou dřevěnou fošnu.
→ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit jednostran-
nému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou stroje. Dopo-
ručujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala, zda při
zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.3 Instalace automatu Od verze software SR.605.xx Vydání 07/2008 CZ
206
→ Nadzvedněte automat pomocí vysokozdvižného vozíku asi 35 cm vysoko.
Automat stojí na 4 nohách stroje (poz. 1 na obr. 4.3 - 2
, strana 206) se 4 distančními díly (poz. 2
na obr. 4.3 - 2
, strana 206) pro výškové nastavení, pokud je potřebné.
4

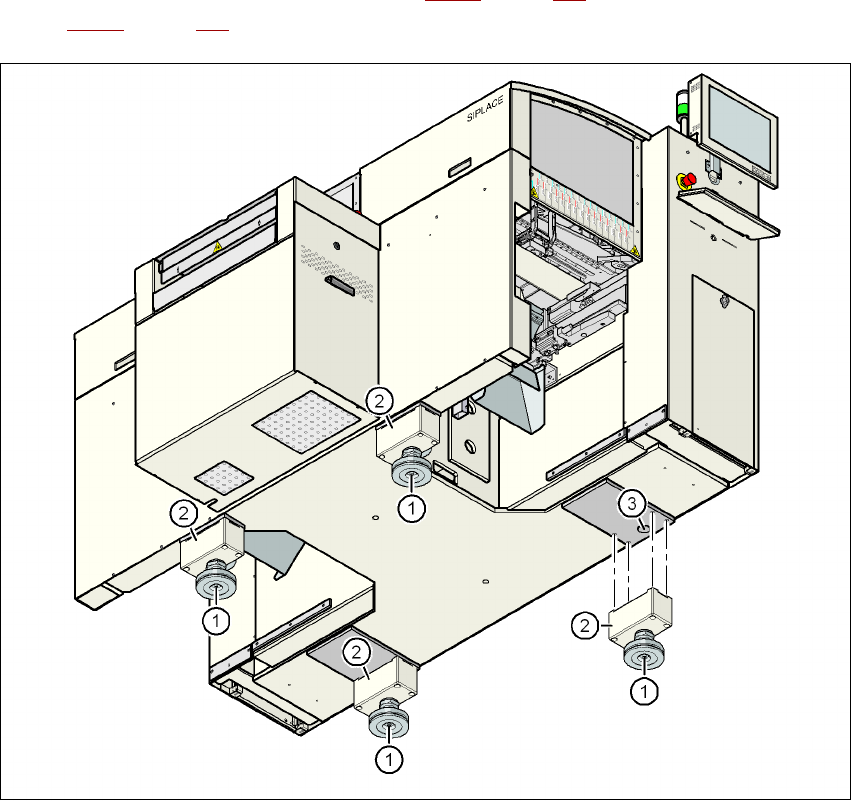

Obr. 4.3 - 2 Nohy automatu
(1) Noha stroje, 4x
(2) Distanční díl, 4x
(3) Vrtání v rámu stroje pro nohu stroje při transportní výšce desek 830 mm
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.3 Instalace automatu
207
4.3.4.1 Distanční díly pro výšky transportu desek 900 / 930 / 950 mm
Pro výšky transportu desek 900 / 930 / 950 mm jsou rozdílné distanční díly (viz poz. 2 na obr. 4.3
- 2) a připevňovací šrouby. Potřebujete vždy 4 distanční díly a 16 šroubů.
4.3.4.2 Transportní výšku desek nastavit na 830 mm
Pro transportní výšku desek 830 mm nepotřebujete žádný distanční díl.
→ Vložte nohy stroje do vrtání v rámu stroje (poz. 4 na obr. 4.3 - 2
, strana 206).
→ Nastavte pomocí matic M24 výšku nohou stroje (poz. 1 na obr. 4.3 - 2
, strana 206) tak, aby
vzdálenost mezi spodní stranou nohy stroje a spodní hranou rámu stroje byla 115 mm.
→ Nyní dotáhněte matice M24 rukou.
4.3.4.3 Transportní výšku desek nastavit na 900 / 930 / 950 mm
→ Připevněte nejprve 4 distanční díly (poz. 2 na obr. 4.3 - 2, strana 206).
Seznam distančních dílů pro různé výšky transportu desek najdete v odstavci 4.3.4.1
, strana
207
.
→ Nastavte pomocí matic M24 výšku nohou stroje (poz. 1 na obr. 4.3 - 2
, strana 206) na násle-
dující hodnoty:
Transportní výška
desky
Distanční díl, 4x
Číslo výrobku
Distanční díl
Výška
Imbusový šroub,
16 x
830 mm – – –
900 mm 00344069-xx 70 mm DIN 912 M12x70
930 mm 00344070-xx 100 mm DIN 912 M12x100
950 mm 00331553-xx 122,5 mm DIN 912 M12x100
Transportní výška desky Vzdálenost spodní strany nohou stroje ke spodní
hraně rámu stroje
900 mm 185 mm
930 mm 215 mm
950 mm 237 mm
