Návod k obsluze SIPLACE D1/D2 1 Úvod Od verze software SR.605.xx Vydání 07/2008 CZ 1.1 Popis stroje 21 – Sa da 0201 Pro zpracování sou č ástek 0201 pomocí 12-ti segmentové hlavy Collect&Place je k d ispozici sada 020…
1 Úvod Návod k obsluze SIPLACE D1/D2
1.1 Popis stroje Od verze software SR.605.xx Vydání 07/2008 CZ
20
1

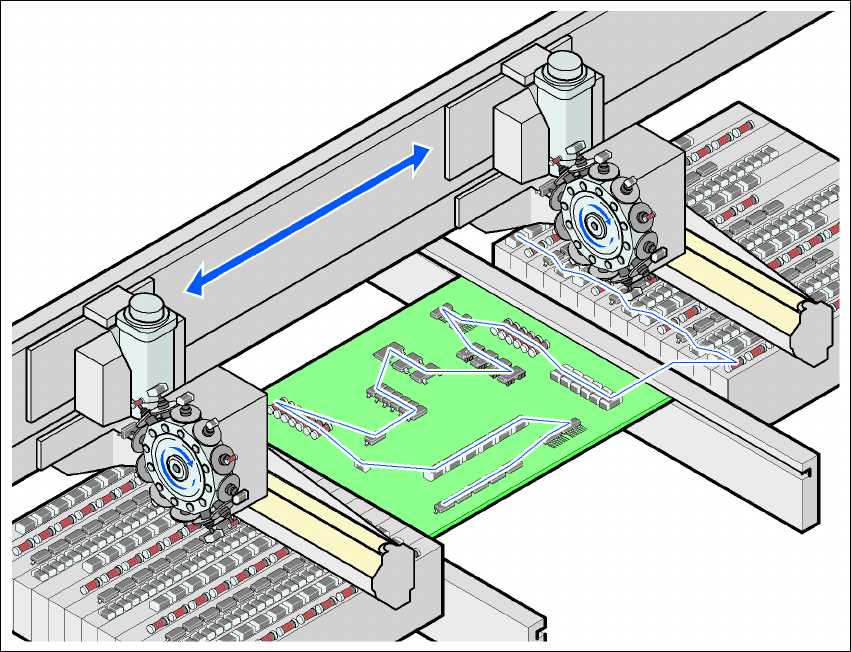

Obr. 1.1 - 3 Princip SIPLACE
1.1.5 Nové příslušenství a významné charakteristiky
Pro rozšíření funkcí automatů je nabízeno následující příslušenství:
– Sada 01005
Osazovací automaty SIPLACE D1 a D2 jsou připraveny pro osazování součástek od velikosti
01005. Pro osazování je potřebné pouze dovybavení 12-ti segmentové hlavy Collect&Place
sadou 01005. 1
– Podavač pásu 01005
Speciálně pro součástky 01005 vyvinutý podavač pásu podává součástky o velikostech
01005 až 0402. 1
– 3 x 8 mm SL podavač pásu
SL znamená Shutterless, tedy bez krytu součástek. Zrušením nepotřebných mechanických
dílů se u tohoto podávacího modulu snižují náklady na pořízení a údržbu. 1
1
Návod k obsluze SIPLACE D1/D2 1 Úvod
Od verze software SR.605.xx Vydání 07/2008 CZ 1.1 Popis stroje
21
– Sada 0201
Pro zpracování součástek 0201 pomocí 12-ti segmentové hlavy Collect&Place je k dispozici
sada 0201. 1
– Stacionární kamera součástek, typ 33
Na místo kamery součástek typ 36 lze na přání použít kameru součástek typ 33 s větším roz-
lišením a větším zorným polem. 1
– Konfigurace s jednou hlavou
Osazovací automat SIPLACE D1 může být konfigurován jako automat s jednou hlavou (Sin-
gle Head Machine).
– Rozeznání spojovaných míst pro podávací moduly pásů
Automaty je možné dovybavit rozeznáním spojovacích míst pro podávací moduly pásů.
1 Úvod Návod k obsluze SIPLACE D1/D2
1.1 Popis stroje Od verze software SR.605.xx Vydání 07/2008 CZ
22
1.1.6 Sériové číslo automatu
Sériové číslo automatu lze nalézt na dvou místech.
– Sériové číslo (např. C1) je jednou vyraženo na podlaze rámu stroje na straně pneumatické
zásuvné jednotky (viz poz. 1 na obr. 1.1 - 4
).
– Mimoto je sériové číslo vylisováno do typového štítku automatu (viz poz. 2 na obr. 1.1 - 4
).
1
Obr. 1.1 - 4 Místa se sériovými čísly na automatu
