4 Instalace a uvedení do provozu Návod k ob sluze SIPLACE D1/D2 4.3 Instalace automatu Od verze software SR.605.xx Vydání 07/2008 CZ 210 4.3.7.2 Vzdálenost nohou stroje a pra vé a levé pevné transportní hrany dvojitého t…
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.3 Instalace automatu
209
4.3.7 Rozteče noh stroje a vzdálenosti pevných hran transportu desek
4.3.7.1 Vzdálenost nohou stroje a pravé a levé pevné transportní hrany
jednoduchého transportu desek
4

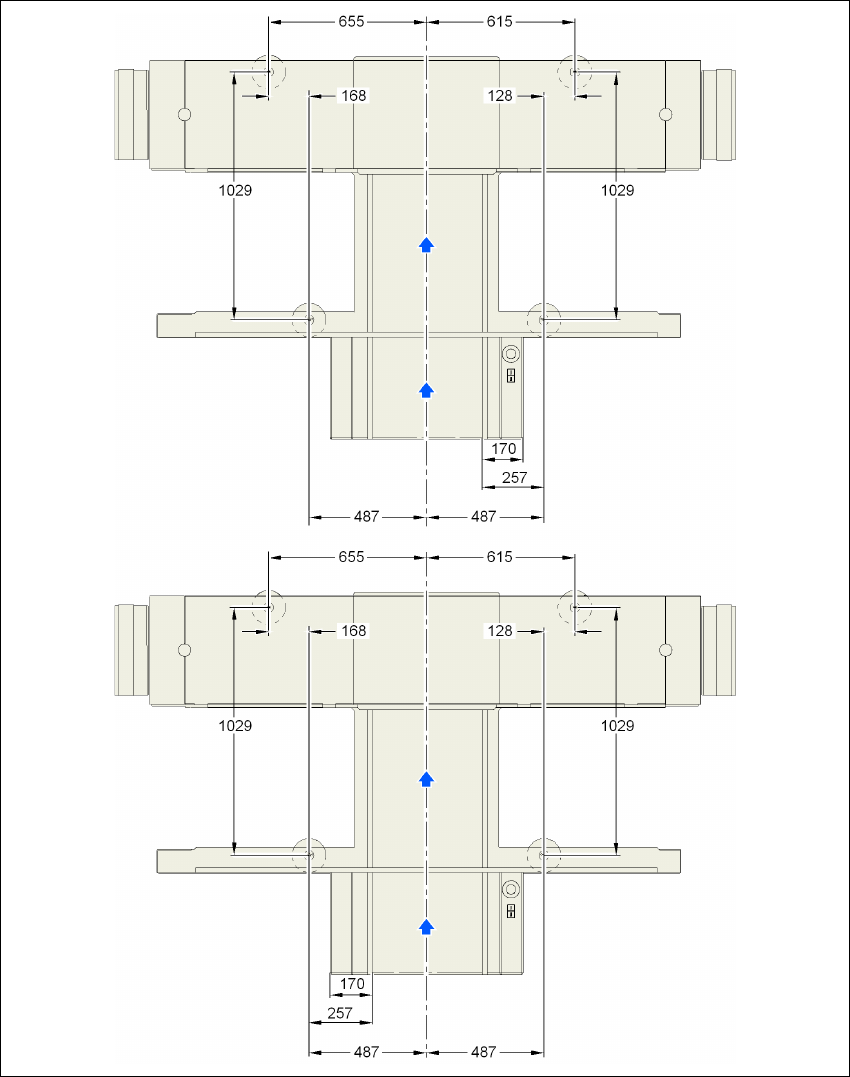

Obr. 4.3 - 3 Vzdálenost nohou stroje a pravé a levé pevné transportní hrany jednoduchého transportu desek
v milimetrech
Pevná transportní
hrana vpravo
Pevná transportní
hrana vlevo
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.3 Instalace automatu Od verze software SR.605.xx Vydání 07/2008 CZ
210
4.3.7.2 Vzdálenost nohou stroje a pravé a levé pevné transportní hrany
dvojitého transportu desek
4

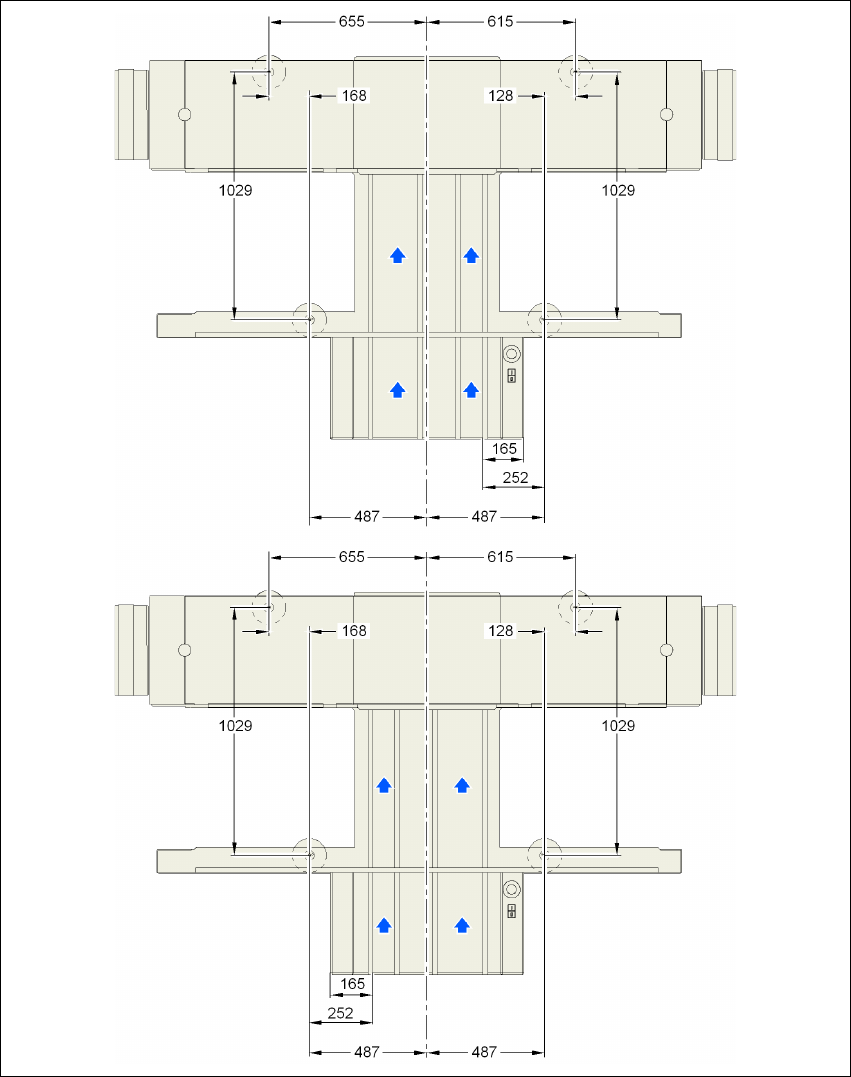

Obr. 4.3 - 4 Vzdálenost nohou stroje a pravé a levé pevné transportní hrany dvojitého transportu desek v milimetrech
Pevná transportní
hrana vpravo
Pevná transportní
hrana vlevo
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.3 Instalace automatu
211
4.3.7.3 Vzdálenost nohou stroje od automatu D1 a WPC
4
4
4
4

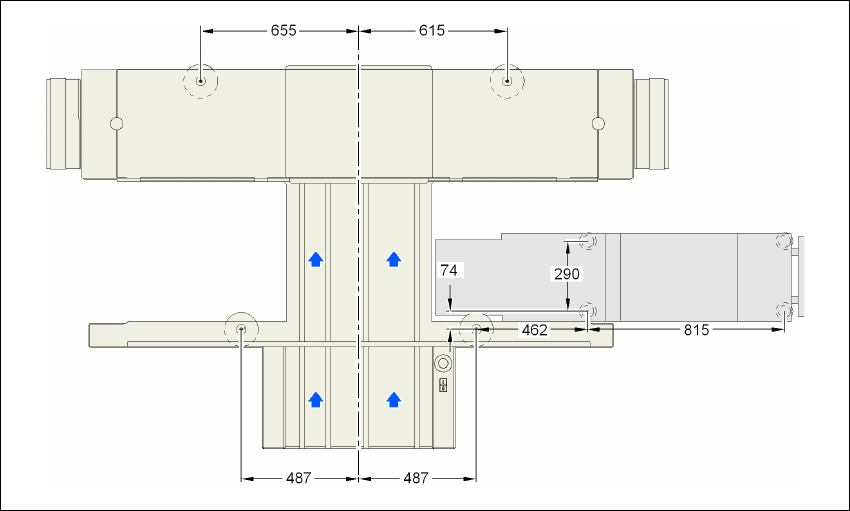

Obr. 4.3 - 5 Vzdálenost nohou stroje od automatu a WPC v milimetrech
