Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu Od verze software SR.605.xx Vydání 07/2008 CZ 4.3 Instalace automatu 211 4.3.7.3 Vzdálenost nohou stroj e od automatu D1 a WPC 4 4 4 4 Obr . 4.3 - 5 Vzdáleno…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.3 Instalace automatu Od verze software SR.605.xx Vydání 07/2008 CZ
210
4.3.7.2 Vzdálenost nohou stroje a pravé a levé pevné transportní hrany
dvojitého transportu desek
4
Obr. 4.3 - 4 Vzdálenost nohou stroje a pravé a levé pevné transportní hrany dvojitého transportu desek v milimetrech
Pevná transportní
hrana vpravo
Pevná transportní
hrana vlevo
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.3 Instalace automatu
211
4.3.7.3 Vzdálenost nohou stroje od automatu D1 a WPC
4
4
4
4
Obr. 4.3 - 5 Vzdálenost nohou stroje od automatu a WPC v milimetrech
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.3 Instalace automatu Od verze software SR.605.xx Vydání 07/2008 CZ
212
4.3.8 Integrace automatu do výrobní linky
→ Dbejte výstražných pokynů, které jsou popsány v odstavci 4.3.2, strana 203.
→ Nástroje a pomocné prostředky najdete v odstavci 4.3.3
, strana 204.
4.3.8.1 Nastavení vysokozdvižného vozíku
→ Zasuňte vidle vysokozdvižného vozíku pod automat podle obr. 4.3 - 6.
4

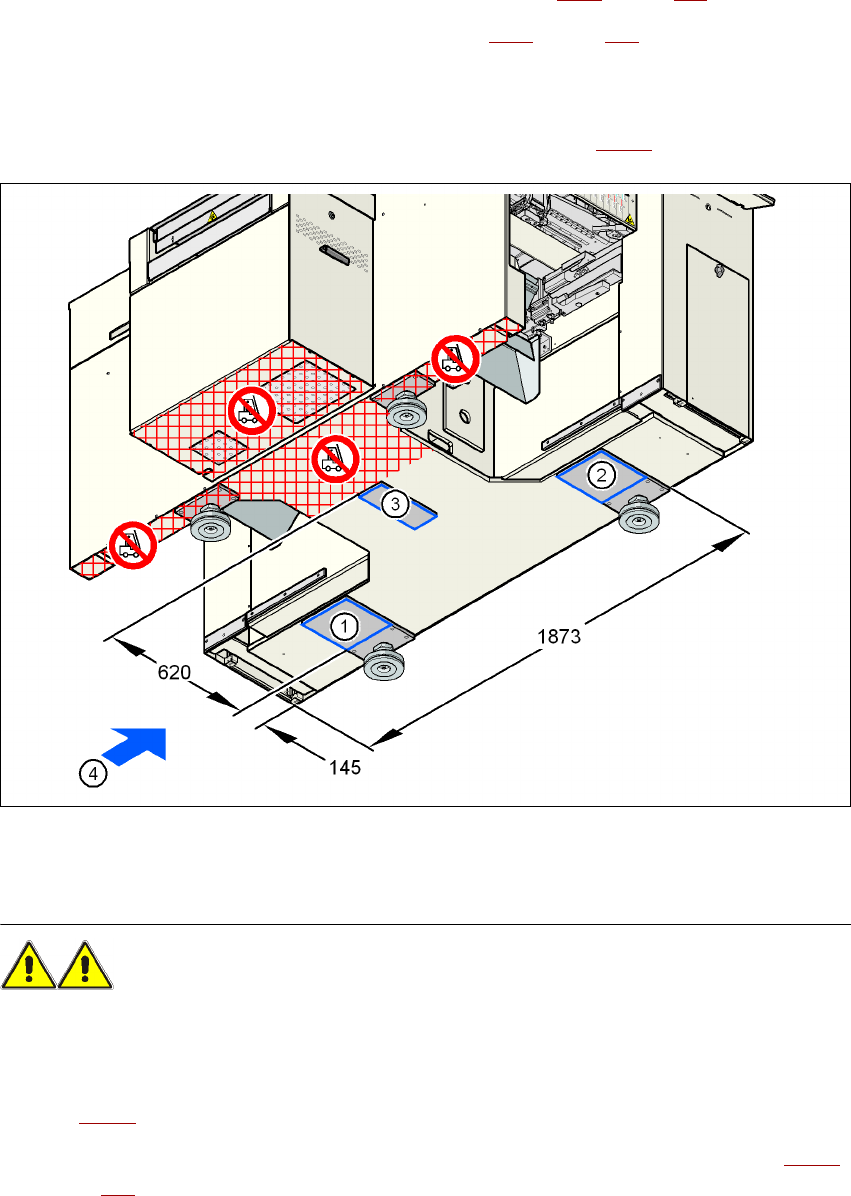

Obr. 4.3 - 6 Opěrné plochy automatu pro zachycení vysokozdvižným vozíkem - rozměry v milimetrech
VÝSTRAHA 4
Aby byla vyloučena nevratná poškození automatu, je třeba před zvednutím automatu důsledně
dbát následujících bodů:
→ Nasaďte vidle vysokozdvižného vozíku na straně elektrického napájení automatu (poz. 4 na
obr. 4.3 - 6
).
→ Dbejte na to, aby automat dosedl na vidle svými opěrnými plochami 1, 2 a 3 (viz obr. 4.3 - 6
,
strana 212
). Jsou-li vidle kratší, použijte přiměřeně dlouhou dřevěnou fošnu.
