Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.3 Instalace automatu
213
→ Dbejte na to, aby byly vidle při zvedání automatu rovnoměrně zatíženy. Pevná podložka mezi
vidlemi a automatem zabraňuje převržení automatu při zvedání. Tak lze zabránit jednostran-
nému zatížení nohou stroje, které by mohlo vést k deformaci upevnění nohou stroje. Dopo-
ručujeme, aby zvedání automatu pozorovala druhá osoba, která by kontrolovala, zda při
zvedání vysokozdvižným vozíkem nedochází k přílišnému naklápění.
4
4
4
4.3.8.2 Na co je třeba při transportu důsledně dbát
VÝSTRAHA 4
Při transportu dbejte důsledně na to, aby se všechny nohy stroje vznášely volně nad podlahou.
Pokud se nohy stroje při transportu posunují po zemi nebo narážejí do překážek, může dojít k
poškození upevnění nohou v rámu stroje!
4.3.8.3 Vyrovnání automatu k výrobní lince
→ Napolohujte automat pomocí vysokozdvižného vozíku na volné místo ve výrobní lince.
VÝSTRAHA 4
Automat pomalu spouštějte. Druhá osoba mezitím kontroluje, aby všechny nohy stroje
dosedly na podlahu současně. Jednostranný rychlý náraz nohou stroje na podlahu vede k
deformacím upevnění nohou stroje.
4
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.3 Instalace automatu Od verze software SR.605.xx Vydání 07/2008 CZ
214
4.3.8.4 Vyrovnání automatu pomocí transportního systému se vzduchovými vaky
→ Vložte čtyři vzduchové vaky transportního systému pod rám stroje.
→ Nadzvedněte automat a vyrovnejte ho s výrobní linkou.
→ Zkontrolujte vzdálenost k transportním systémům desek sousedních automatů. Vzdálenost
by měla být 1 až 3 mm.
→ Automat pomalu spusťte.
4

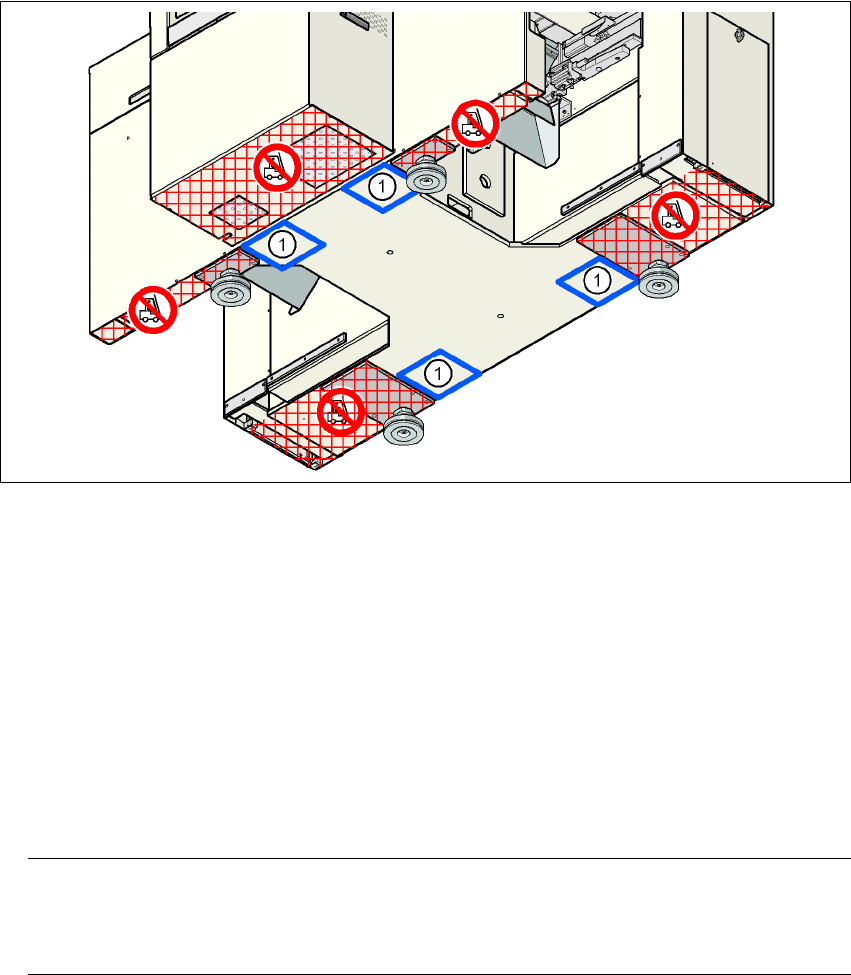

Obr. 4.3 - 7 Polohy opěrných ploch pro systém transportu na vzdušných vacích
(1) Opěrné plochy pro systém transportu na vzdušných vacích
4.3.9 Konečné nastavení automatu
→ Položte strojní vodováhu vždy ve směru os X a Y na bočnice transportu desek v oblasti osa-
zování 1. Šířka transportu desek je přednastavena:
Jednoduchý transport 210 mm
Dvojitý transport, stopa 1 100 mm
Dvojitý transport, stopa 2 210 mm 4
POKYN: 4
U dvojitého transportu položte vodováhu pro nastavení ve směru X vždy na vnější bočnici
automatu.
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.3 Instalace automatu
215
→ Změřte vzdálenost mezi horní hranou řemenu transportu desek a podlahou. Tato vzdálenost
by měla být 800 mm, 900 mm, 930 mm resp. 950 mm.
→ Nastavte pomocí klíče SW65 nohy stroje (poz. 1 na obr. 4.3 - 2
, strana 206) tak, aby při
požadované výšce transportu desek neukazovala libela žádnou odchylku od nulového bodu.
→ Zkontrolujte požadovanou transportní výšku desek.
→ Je-li automat vyrovnán, dotáhněte kontramatice nohou stroje.
→ Zkontrolujte ještě jednou přesné vyrovnání automatu pomocí strojní vodováhy.
4.3.10 Odstranění transportních pojistek
Odstranění veškerých transportních pojistek os portálů.
4.3.11 Odstranit prostředek proti korozi z vodících kolejnic
Automaty jsou před expedicí ošetřeny prostředkem pro ochranu proti korozi.
POZOR 4
– Pokud chcete při uvádění do provozu poprvé projet osy stroje, odstraňte ochranu proti korozi
ze všech os a ložisek.
– Namažte všechny osy a ložiska tukem uvedeným v návodu na údržbu.
Pokud by se smíchal prostředek pro ochranu proti korozi s tukem ložisek, mohlo by to vést ke
značnému snížení životnosti ložisek a vodících kolejnic.
POZOR 4
Při čištění vodících kolejnic a měřítek se v žádném případě nesmí dostat alkohol do vodícího
vozíku. Alkohol ničí ložiskový tuk ve vodících vozících.
4
4
