Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu Od verze software SR.605.xx Vydání 07/2008 CZ 4.4 P ř izp ů sobit vozík sou č ástek transportní výšce desek 221 4.4.5 T ransportní výška desky 900 mm 4 Obr .…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.4 Přizpůsobit vozík součástek transportní výšce desek Od verze software SR.605.xx Vydání 07/2008 CZ
220
4

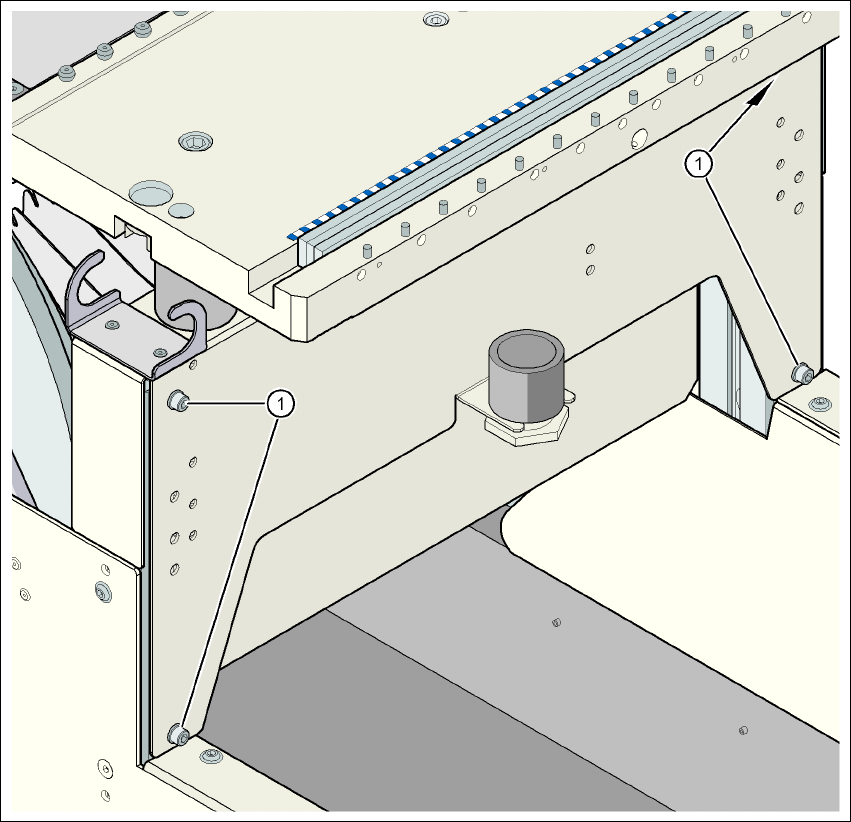

Obr. 4.4 - 3 Vozík součástek: Transportní výška desek 830 mm - pohled zepředu, poloha imbusových šroubů
(1) Imbusový šroub M6x12 a podložka (4 kusy na přední straně)
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.4 Přizpůsobit vozík součástek transportní výšce desek
221
4.4.5 Transportní výška desky 900 mm
4

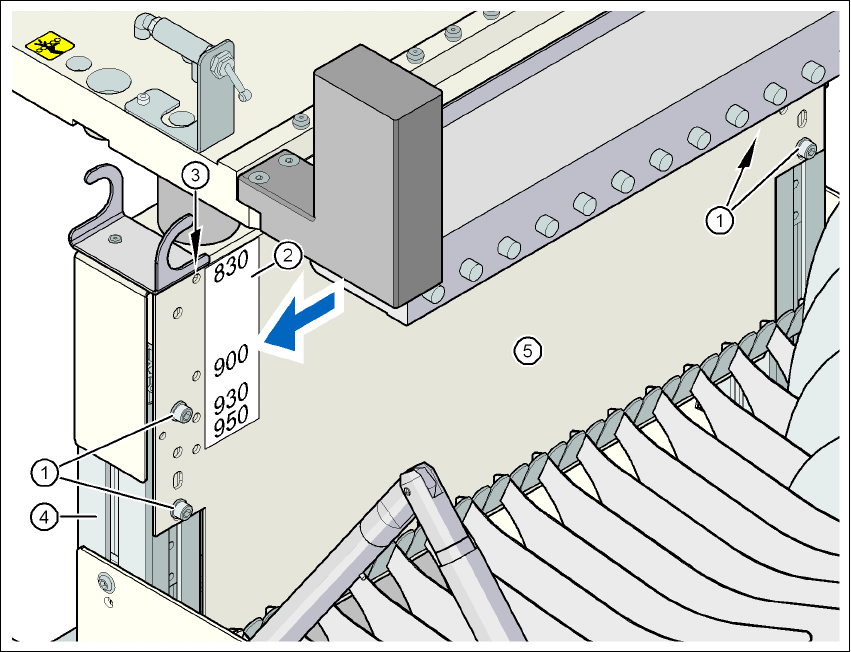

Obr. 4.4 - 4 Vozík součástek: Transportní výška desek 900 mm - pohled zezadu, poloha imbusových šroubů
a kontrolního vrtání
(1) Imbusový šroub M6x12 a podložka (4 kusy na zadní straně)
(2) Nálepka s výškovými údaji 830, 900, 930 a 950 mm pro kontrolní vrtání
(3) 4 kontrolní vrtání pro přednastavení požadované výšky. Zvolená výška je správně nastavena
tehdy, pokud není příslušné kontrolní vrtání zakryto vertikálním profilem (poz. 4). (Viz šipka
na obrázku)
(4) Svislý profil
(5) Můstek
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.4 Přizpůsobit vozík součástek transportní výšce desek Od verze software SR.605.xx Vydání 07/2008 CZ
222
4
Obr. 4.4 - 5 Vozík součástek: Transportní výška desek 900 mm - pohled zepředu, poloha imbusových šroubů
(1) Imbusový šroub M6x12 a podložka (4 kusy na zadní straně)
