Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu Od verze software SR.605.xx Vydání 07/2008 CZ 4.4 P ř izp ů sobit vozík sou č ástek transportní výšce desek 223 4.4.6 T ransportní výška desky 930 mm 4 Obr .…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.4 Přizpůsobit vozík součástek transportní výšce desek Od verze software SR.605.xx Vydání 07/2008 CZ
222
4
Obr. 4.4 - 5 Vozík součástek: Transportní výška desek 900 mm - pohled zepředu, poloha imbusových šroubů
(1) Imbusový šroub M6x12 a podložka (4 kusy na zadní straně)
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.4 Přizpůsobit vozík součástek transportní výšce desek
223
4.4.6 Transportní výška desky 930 mm
4

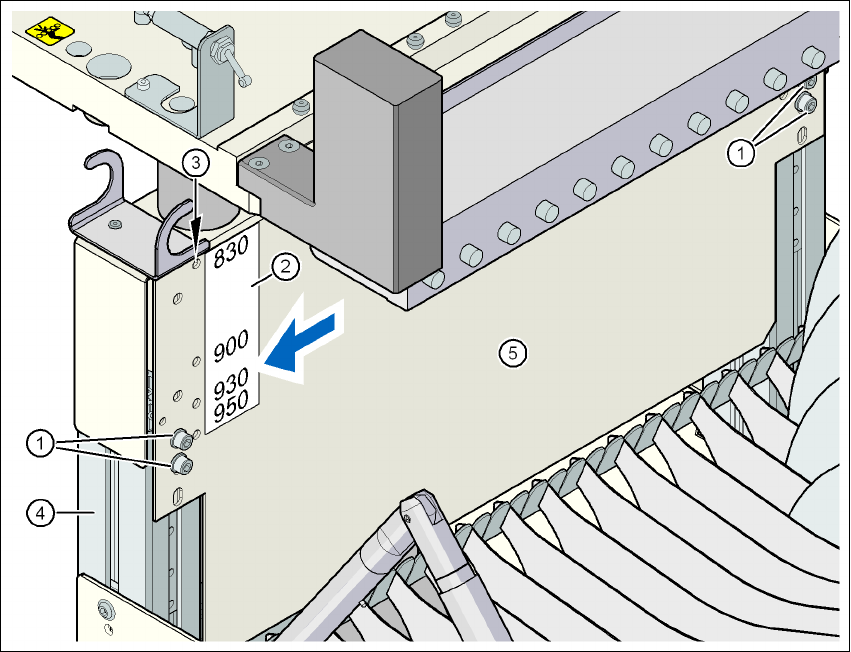

Obr. 4.4 - 6 Vozík součástek: Transportní výška desek 930 mm - pohled zezadu, poloha imbusových šroubů
a kontrolního vrtání
(1) Imbusový šroub M6x12 a podložka (4 kusy na zadní straně)
(2) Nálepka s výškovými údaji 830, 900, 930 a 950 mm pro kontrolní vrtání
(3) 4 kontrolní vrtání pro přednastavení požadované výšky. Zvolená výška je správně nastavena
tehdy, pokud není příslušné kontrolní vrtání zakryto vertikálním profilem (poz. 4). (Viz šipka
na obrázku)
(4) Svislý profil
(5) Můstek
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.4 Přizpůsobit vozík součástek transportní výšce desek Od verze software SR.605.xx Vydání 07/2008 CZ
224
4
Obr. 4.4 - 7 Vozík součástek: Transportní výška desek 930 mm - pohled zepředu, poloha imbusových šroubů
(1) Imbusový šroub M6x12 a podložka (4 kusy na zadní straně)
