Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu Od verze software SR.605.xx Vydání 07/2008 CZ 4.5 P ř izp ů sobení kanálu pro vedení prázdných pás ů 227 4.5 P ř izp ů sobení kanálu pro vedení prázdných pás…
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.4 Přizpůsobit vozík součástek transportní výšce desek Od verze software SR.605.xx Vydání 07/2008 CZ
226
4
Obr. 4.4 - 9 Vozík součástek: Transportní výška desek 950 mm - pohled zepředu, poloha imbusových šroubů
(1) Imbusový šroub M6x12 a podložka (4 kusy na zadní straně)
Návod k obsluze SIPLACE D1/D2 4 Instalace a uvedení do provozu
Od verze software SR.605.xx Vydání 07/2008 CZ 4.5 Přizpůsobení kanálu pro vedení prázdných pásů
227
4.5 Přizpůsobení kanálu pro vedení prázdných pásů
Pokud jsou použity podavače, které zpracovávají kapsy s výškou > 17 mm, jako je to například u
44 mm S DP podavačů, musí být dělící plech (poz.1 na obr. 4.5 - 1
) odstraněn.
4

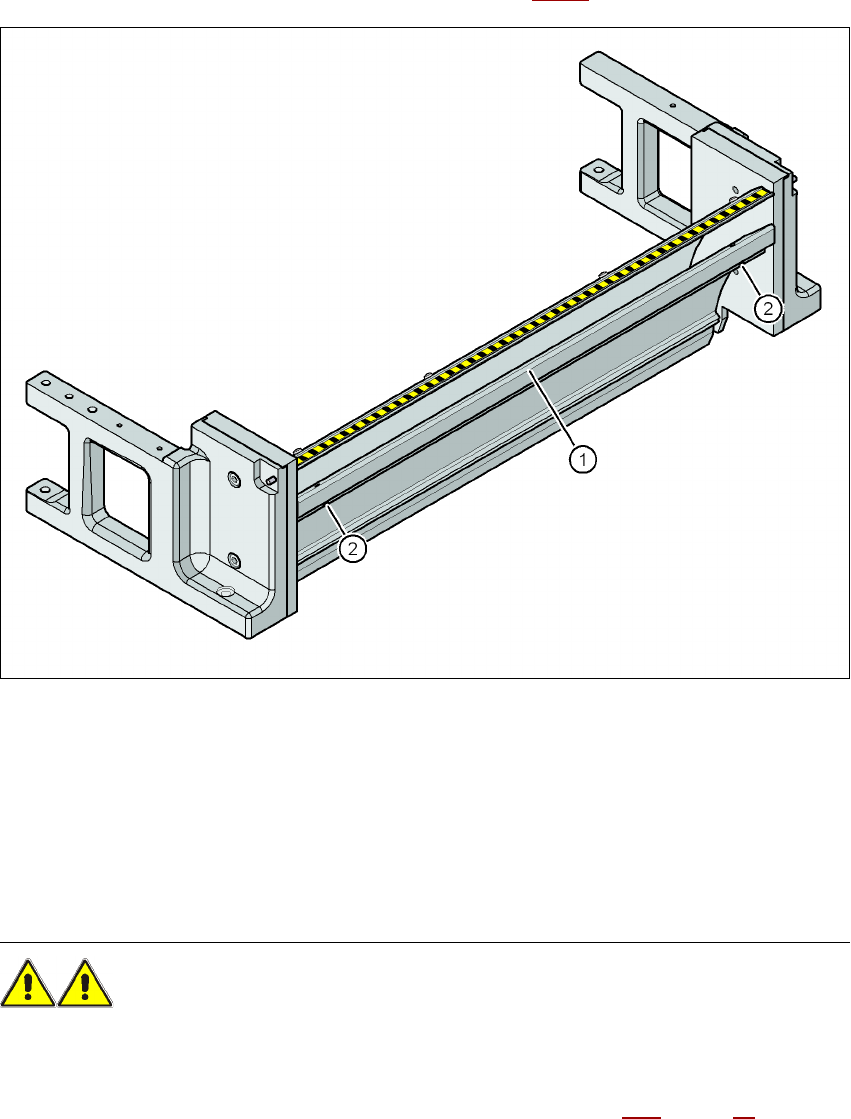

Obr. 4.5 - 1 Kanál pro vedení prázdných pásů s nádobou na odhozené součástky
(1) Dělící plech pro pásy > 17 mm demontovatelný
(2) Šroub DIN 84 - M3x6, 2 kusy
4
4
4.5.1 Bezpečnostní pokyny
VÝSTRAHA 4
→ Pro demontáž dělícího plechu vypněte automat hlavním vypínačem.
→ Oddělte automat od elektrické sítě a od napájení tlakovým vzduchem.
→ Zajistěte automat proti opětnému zapnutí podle popisu v odstavci 2.10
, strana 90.
4 Instalace a uvedení do provozu Návod k obsluze SIPLACE D1/D2
4.5 Přizpůsobení kanálu pro vedení prázdných pásů Od verze software SR.605.xx Vydání 07/2008 CZ
228
→ Počkejte tak dlouho až provozní tlak řezacího přístroje klesne na 0 MPa.
→ Noste pevné rukavice.
→ Nesahejte do vnitřku kanálu pro vedení prázdných pásů.
4.5.2 Odstranit dělící plech
→ Povolte oba šrouby (poz. 2 na obr. 4.5 - 1, strana 227).
→ Vytáhněte dělící plech ven (poz. 1 na obr. 4.5 - 1
, strana 227).
