1 Úvod Návod k obsluze SIPLACE D1/D2
1.1 Popis stroje Od verze software SR.605.xx Vydání 07/2008 CZ
22
1.1.6 Sériové číslo automatu
Sériové číslo automatu lze nalézt na dvou místech.
– Sériové číslo (např. C1) je jednou vyraženo na podlaze rámu stroje na straně pneumatické
zásuvné jednotky (viz poz. 1 na obr. 1.1 - 4
).
– Mimoto je sériové číslo vylisováno do typového štítku automatu (viz poz. 2 na obr. 1.1 - 4
).
1

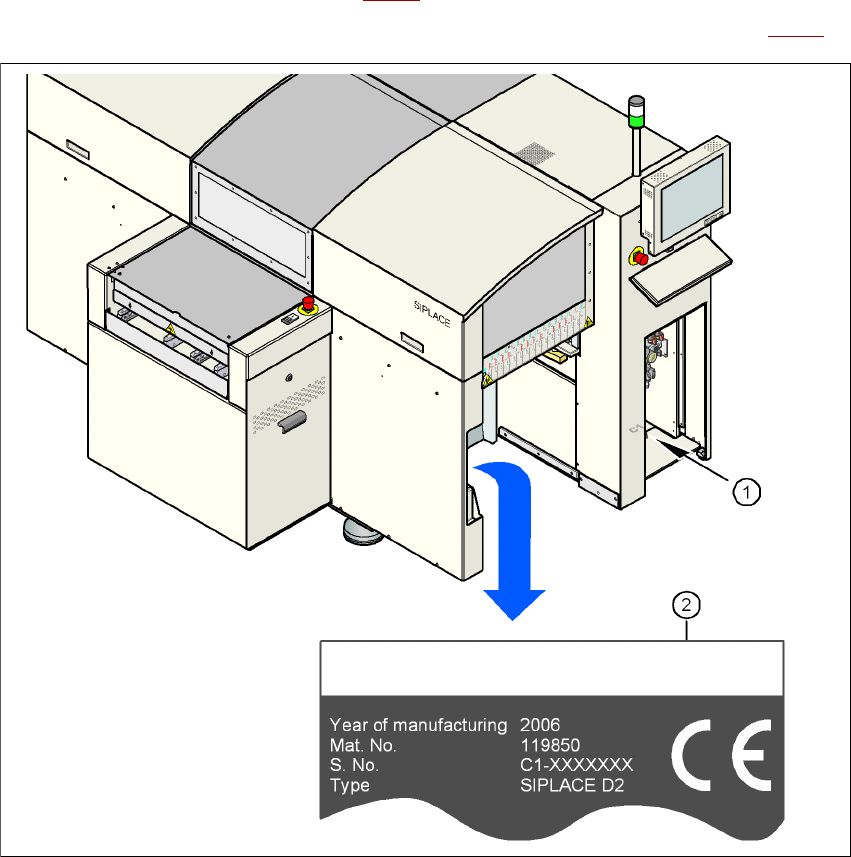

Obr. 1.1 - 4 Místa se sériovými čísly na automatu
Návod k obsluze SIPLACE D1/D2 1 Úvod
Od verze software SR.605.xx Vydání 07/2008 CZ 1.1 Popis stroje
23
1.1.7 EU-prohlášení o shodě
V následujícím popisovaný výrobek/přístroj 1
Výrobek: Osazovací automat
Typ: SIPLACE D1 SIPLACE D2
Číslo výrobku: 00119800 00119850 1
výrobce
ASM Assembly Systems GmbH & Co. KG
Rupert-Mayer-Str. 44
81379 München 1
odpovídá předpisům a normám uvedeným na přiloženém EU prohlášení o shodě.
1.1.8 Stanovený účel
Výrobek smí být používán pouze pro aplikace uvedené v katalozích a technických popisech, tzn.
pro osazování součástek SMD a pouze ve spojení s komponenty a cizími přístroji doporučenými
resp. povolenými firmou ASM Assembly Systems GmbH & Co. KG (ASM AS). Jiné použití nebo
použití směřující mimo znamená, že použití neodpovídá stanovenému použití.
Při použití, které neodpovídá stanovenému účelu, nepřebírá firma ASM Assembly Systems
GmbH & Co. KG žádnou záruku za eventuálně se vyskytující škody ani neručí za bezvadnou a
funkční práci komponentů.
K použití odpovídající stanovenému účelu patří i dodržování pokynů v návodu k obsluze.
Bezvadný a bezpečný provoz výrobku předpokládá odbornou přepravu, náležité uložení, instalaci
a montáž jakož i příslušnou obsluhu a údržbu.
1.1.9 Použití neodpovídající stanovenému účelu
Při použití neodpovídajícímu stanovenému účelu výrobku se může vyskytnout ohrožení zdraví a
života a může dojít k věcným škodám. Z tohoto důvodu je použití neodpovídající stanovenému
účelu zakázáno. Při použití, které neodpovídá stanovenému účelu, nepřebírá firma ASM Assem-
bly Systems GmbH & Co. KG žádnou záruku za eventuálně se vyskytující škody ani neručí za
bezvadnou a funkční práci komponentů.
K použití automatu neodpovídajícímu stanovenému účelu patří například
– provoz osazovacích automatů s vyřazenými nebo odstraněnými bezpečnostními zařízeními.
– osazování součástkami, které neodpovídají přípustné specifikaci.
– používání nepovolených podavačů součástek.
1 Úvod Návod k obsluze SIPLACE D1/D2
1.1 Popis stroje Od verze software SR.605.xx Vydání 07/2008 CZ
24
– používání neautorizovaného příslušenství a přídavných modulů.
– ovládání osazovacích automatů nekvalifikovaným personálem.
– provoz osazovacího automatu bez ochrany proti zásahu ("Dummy-Feeder"), pokud nejsou
osazena všechna parkoviště podavači.
– nejednoznačné přiřazení elektrických přívodních vedení ke každému automatu, jakož i k
instalovanému příslušenství.
–současný pobyt více než jedné osoby na jednom stanovišti vozíku součástek při doplňování
výstroje.
1.1.10 Údaj o emisi hluku
1.1.11 Důležité pokyny pro likvidaci materiálů nebo dílů stroje s ohledem na životní
prostředí
Pro automaty SIPLACE jsou používány pouze látky, materiály a díly, které lze snadno oddělovat
a snadno likvidovat s ohledem na životní prostředí.
POKYN 1
Za odbornou a životnímu prostředí neohrožující likvidaci zařízení, provozních látek a spotřebních
a opotřebitelných dílů je zodpovědný výhradně provozovatel zařízení.
→ Dodržujte přitom národní, zákonné podmínky pro likvidaci odpadu a ochranu životního pro-
středí.
1.1.12 Elektromagnetická kompatibilita (EMC)
Osazovací automaty SIPLACE jsou vyrobeny a vyzkoušeny pro profesionální použití v průmyslo-
vých oblastech. V jiných oblastech nemusí být garantována elektromagnetická kompatibilita s
ohledem na emisi rušících signálů.
1.1.13 Poznámka k originálnímu příslušenství SIPLACE
→ Používejte pouze originální náhradní díly a autorizované příslušenství od firmy ASM Assem-
bly Systems GmbH & Co. KG. Použití jiných dílů ovlivňuje bezpečnost a zaniká také nárok na
ručení za z toho vzniklé následky.
Hladina maximálního hluku 74 dB (A)
