Návod k obsluze SIPLACE D1/D2 5 Úkoly personálu obsluhy
Od verze software SR.605.xx Vydání 07/2008 CZ 5.2 Ovládací a zobrazovací elementy
235
5.2 Ovládací a zobrazovací elementy
5.2.1 Poloha - díl 1
5

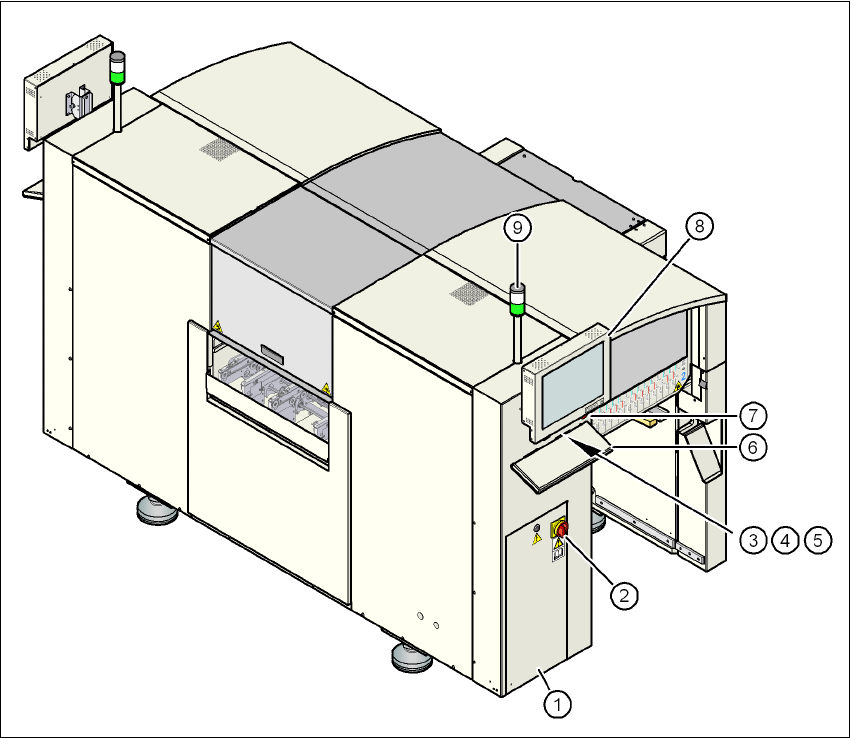

Obr. 5.2 - 1 Ovládací a zobrazovací elementy - díl 1
(1) Ovládací panel na straně síťového napájení
(2) Hlavní vypínač
(3) Start tlačítko (bílé)
(4) Stop tlačítko (černé)
(5) Počitadlo součástek
(6) Klávesnice
(7) Nouzové stop tlačítko
(8) LCD-obrazovka
(9) Stavové světlo
5 Úkoly personálu obsluhy Návod k obsluze SIPLACE D1/D2
5.2 Ovládací a zobrazovací elementy Od verze software SR.605.xx Vydání 07/2008 CZ
236
5.2.2 Poloha - díl 2
5
Obr. 5.2 - 2 Ovládací a zobrazovací elementy - díl 2
(1) Ovládací pole na straně pneumatiky
(2) Nouzové stop tlačítko
(3) Klávesnice
(4) Start tlačítko (bílé)
(5) Stop tlačítko (černé)
(6) LCD-obrazovka
(7) Stavové světlo
(8) Tlačítko pro zvedání stolu součástek
Návod k obsluze SIPLACE D1/D2 5 Úkoly personálu obsluhy
Od verze software SR.605.xx Vydání 07/2008 CZ 5.2 Ovládací a zobrazovací elementy
237
5.2.3 Popis
Všechny ovládací prvky jsou dosažitelné osobami od výšky 1,40 m.
Hlavní vypínač 5
Hlavní vypínač slouží k zapnutí nebo vypnutí síťového napájení automatu.
VÝSTRAHA
I při vypnutém hlavním vypínači je na určitých dílech uvnitř automatu ještě životu nebezpečné
napětí. 5
Tlačítko stop 5
S tímto tlačítkem zastavíte práci automatu.
Tlačítko start 5
Tímto tlačítkem spustíte automat po zapnutí nebo po odstranění chybné funkce.
Nouzové stop tlačítko 5
Po stlačení zůstane toto tlačítko zasunuto. Elektrické napájení os portálů, hvězdicových os osa-
zovacích hlav, transportních pásu a řezaček je přerušeno. Externí bezpečnostní smyčky jsou pře-
rušeny. Tlačítko je možné otočením opět uvolnit.
Počitadlo součástek 5
Počitadlo součástek ukazuje počet zpracovaných součástek.
LCD-obrazovka 5
Na každé straně automatu se nachází plochá obrazovka.
Klávesnice 5
Pod monitorem je umístěna klávesnice.
Signální světla 5
Pořadí barev signálních světel je bílá - zelená. Signalizují provozní stavy a chyby automatu.
