5 Úkoly personálu obsluhy N ávod k obsluze SIPLAC E D1/D2 5.3 Všímat si stavového sv ě tla provozních stav ů Od verze software SR.605.xx Vydání 07/2008 CZ 240 5.3 Všímat si st avového sv ě tla provozních stav ů Stavové s…
Návod k obsluze SIPLACE D1/D2 5 Úkoly personálu obsluhy
Od verze software SR.605.xx Vydání 07/2008 CZ 5.2 Ovládací a zobrazovací elementy
239
Hlavní vypínač 5
Hlavní vypínač je součástí napájení. Je umístěn na levém ovládacím panelu při pohledu ve směru
transportu desek. Protože je používán pouze pro servisní a údržbářské práce, je s ohledem na
četnost použití ergonomicky proveden.
5.2.4.2 Ovládací prvky na vstupní straně automatu
Nouzové stop tlačítko, tlačítka start a stop 5
Na vstupní straně transportu desek je nouzové stop tlačítko a tlačítka start a stop. Umístění tlačí-
tek je zvoleno tak, že jsou lehce a rychle přístupné ze všech stran.
5 Úkoly personálu obsluhy Návod k obsluze SIPLACE D1/D2
5.3 Všímat si stavového světla provozních stavů Od verze software SR.605.xx Vydání 07/2008 CZ
240
5.3 Všímat si stavového světla provozních stavů
Stavové světlo signalizuje provozní stavy a chyby automatu.
5.3.1 Popis
5

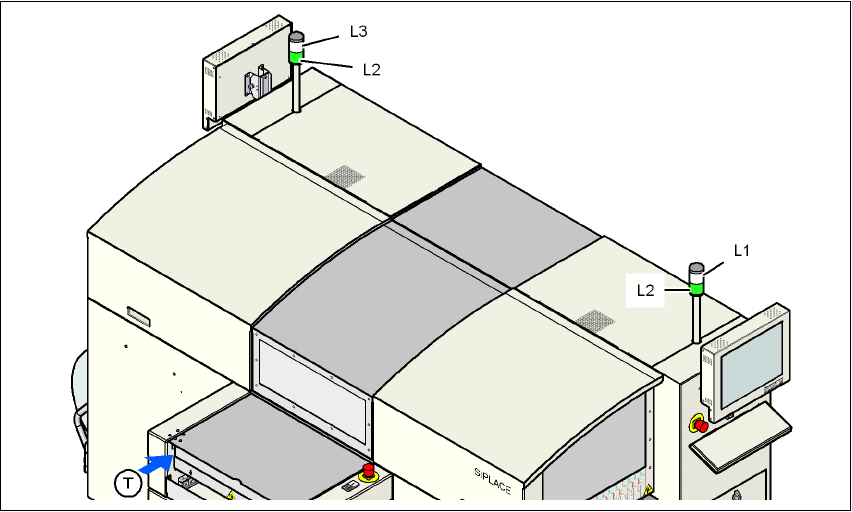

Obr. 5.3 - 1 Stavové světlo provozních stavů
L1 Signální žárovka hlášení poruch (bílá, vpravo)
L2 Signální žárovka provozu (zelená, obě žárovky zapojeny paralelně)
L3 Signální žárovka hlášení poruch (bílá, vlevo)
TSměr transportu desky
5.3.2 Obecné provozní stavy
– Signální žárovka provozu L2 (zelená) trvale svítí
Automat je v provozu
– Signální žárovka provozu L2 (zelená) bliká
Automat čeká na desku na vstupním pásu nebo čeká až bude volný výstupní pás.
– Bliká pravá poruchová žárovka L1 (bílá)
Na pravé straně automatu je jedna nebo více stop prázdných. Automat osazuje aktuální
desku součástkami, které jsou ještě k dispozici.
Návod k obsluze SIPLACE D1/D2 5 Úkoly personálu obsluhy
Od verze software SR.605.xx Vydání 07/2008 CZ 5.3 Všímat si stavového světla provozních stavů
241
– Bliká levá poruchová žárovka L3 (bílá)
Na levé straně automatu je jedna nebo více stop prázdných. Automat osazuje aktuální desku
součástkami, které jsou ještě k dispozici.
– Pravá poruchová žárovka L1 (bílá) trvale svítí - signální žárovka provozu L2 (zelená) nesvítí
Na pravé straně automatu se vyskytla chyba -> automat stojí.
– Levá poruchová žárovka L3 (bílá) trvale svítí - signální žárovka provozu L2 (zelená) nesvítí
Na levé straně automatu se vyskytla chyba -> automat stojí.
– Obě poruchové žárovky L1 a L3 (bílé) trvale svítí - signální žárovka provozu L2 (zelená)
nesvítí
Na celém automatu se vyskytla chyba -> automat stojí.
5.3.3 Programovatelné ukazatele provozního stavu
V následující tabulce je vypsána standardní konfigurace (vývozní verze) programovatelných uka-
zatelů provozního stavu a jejich význam pro jednotlivé signální žárovky.
Údaje obsažené v tabulce vedle 'bliká' znamenají frekvenci, jakou žárovka při výskytu určité udá-
losti bliká. Přitom například záznam(1, 5) znamená následující:
–První číslo v závorkách udává čas v krocích po 100 ms, ve kterém je žárovka zapnuta - ve
výše uvedeném příkladu tedy 1 x 100 ms.
– Druhé číslo v závorkách udává čas v krocích po 100 ms, ve kterém je žárovka vypnuta - ve
výše uvedeném příkladu tedy 5 x 100 ms.
5
L1 (bílá)
(pravá žárovka)
L2 (zelená) L3 (bílá)
(levá žárovka)
Význam
Ukazatel stavu
bliká (1,10) bliká (7,7) bliká (1,10) Referenční chod
beze změny bliká (1,5) beze změny Čekání na polohu os
beze změny bliká (7,7) beze změny Čekání na data o výstroji
beze změny bliká (7,7) beze změny Čekání na program
beze změny bliká (7,7) beze změny Načítání software stolu
beze změny bliká (7,7) beze změny Indikace polohy
beze změny bliká (1,10) beze změny Rozpoznání inkoustové značky
beze změny bliká (7,7) beze změny Test konfigurace pipet
beze změny bliká (7,7) beze změny Identifikace polohy podavače
beze změny bliká (7,7) beze změny Jedna stopa je prázdná
beze změny bliká (7,7) beze změny Žádná další stopa k dispozici
beze změny bliká (7,7) beze změny Najet do doplňovací polohy
