5 Úkoly personálu obsluhy Návod k obsluze SIPLACE D1/D2
5.5 Provést kontrolní postup Od verze software SR.605.xx Vydání 07/2008 CZ
246
5

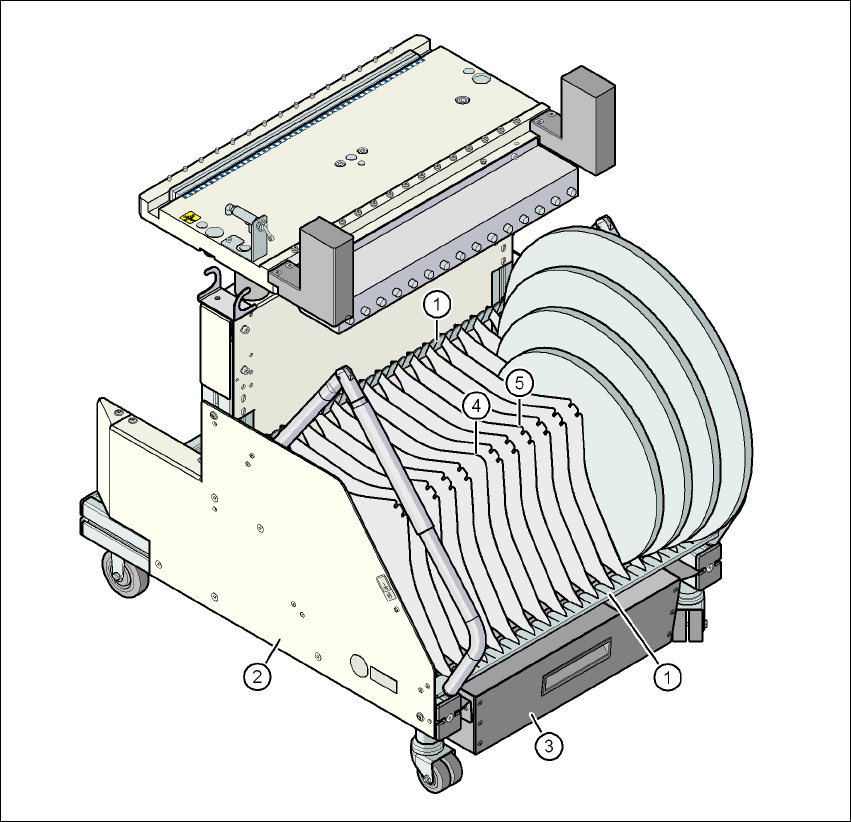

Obr. 5.5 - 2 Dělící plechy v kontejneru pásů
(1) Vodící lišta pro dělící plechy
(2) Kontejner pásů
(3) Nádoba na pásové odpady
(4) Poloha dělícího plechu, pokud nejsou použity zasouvací osy
(5) Poloha dělícího plechu při použití zasouvací osy
Návod k obsluze SIPLACE D1/D2 5 Úkoly personálu obsluhy
Od verze software SR.605.xx Vydání 07/2008 CZ 5.5 Provést kontrolní postup
247
5.5.5 Použít násuvné osy pro velké role pásů
→ Pro velké role pásu nastavte osy zasouvání do dělících plechů.
POKYN 5
Doporučujeme, abyste používali pro cívky pásů o průměru od 15" (381 mm) násuvné čepy, aby
byla zajištěna provozní spolehlivost podavačů.
5

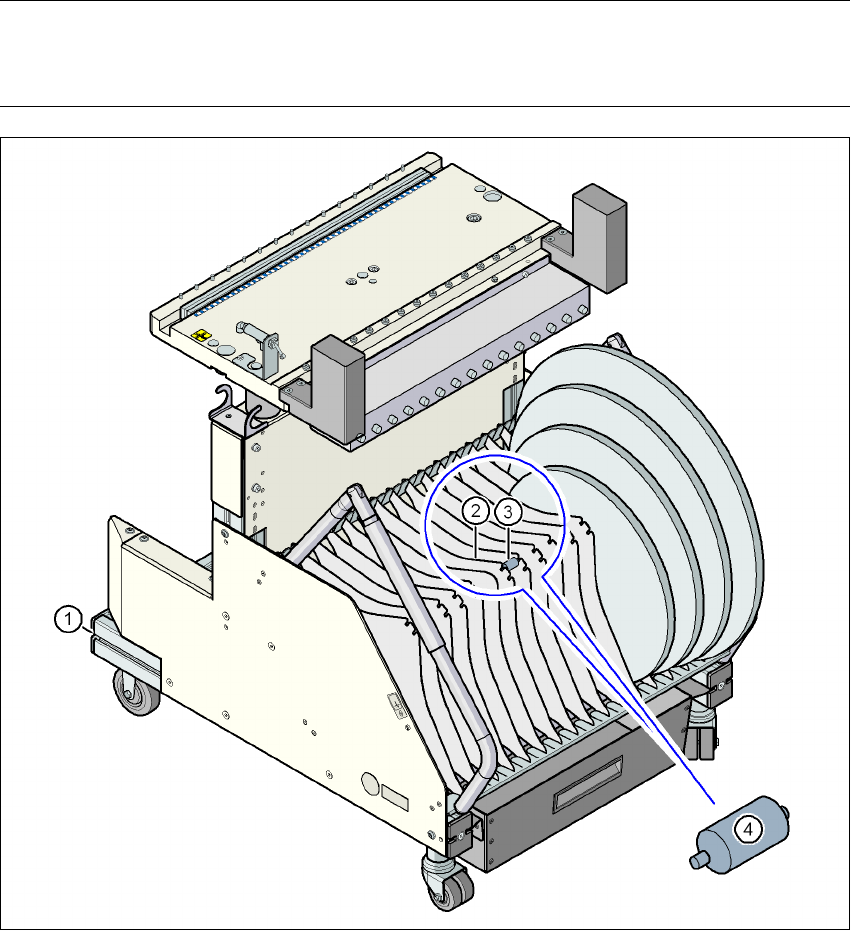

Obr. 5.5 - 3 Zasunout násuvné osy pro velké cívky
5
(1) Vozík součástek
(2) Dělící plech
(3) Poloha násuvných čepů
(4) Osa zasouvání (zvětšeno)
5 Úkoly personálu obsluhy Návod k obsluze SIPLACE D1/D2
5.6 Montáž podavačů Od verze software SR.605.xx Vydání 07/2008 CZ
248
5.6 Montáž podavačů
5

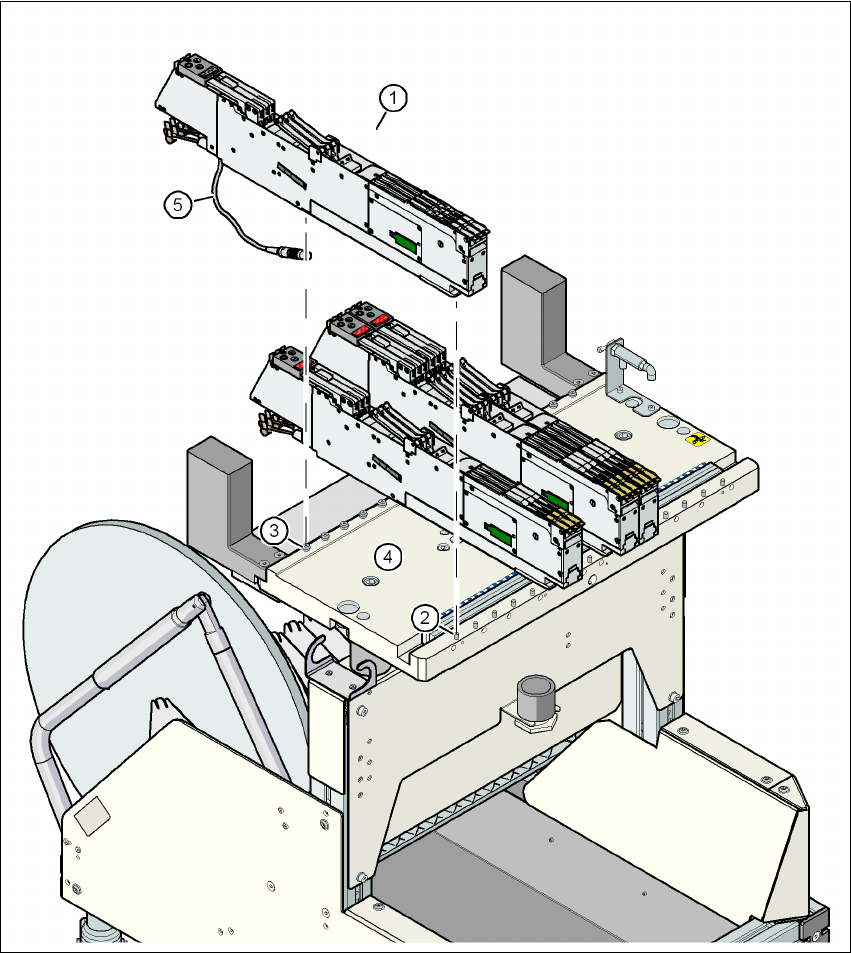

Obr. 5.6 - 1 Stůl součástek s 15 parkovišti pro podávací moduly S
(1) S-podavač
(2) Středící čep
(3) Kulový vrchlík
(4) Stůl konstrukčních součástek
(5) Propojovací kabel S-podavače
