Návod k obsluze SIPLACE D1/D2 5 Úkoly personálu obsluhy Od verze software SR.605.xx Vydání 07/2008 CZ 5.10 Montáž a demontáž vo zíku KS (konstruk č ních sou č ástek) 255 5.10 Montáž a demontáž vozíku KS (konstruk č ních …
5 Úkoly personálu obsluhy Návod k obsluze SIPLACE D1/D2
5.9 Doplňovat součástky Od verze software SR.605.xx Vydání 07/2008 CZ
254
5.9 Doplňovat součástky
Informace o doplňování součástek s a bez čárového kódu najdete v online nápovědě.
→ U podavačů pásu dbejte na to, abyste vždy včas připojili nový pás, tak aby se podavače nevy-
prázdnily.
→ Pásy nespojujte ovšem příliš brzy, protože když po spojení na novou roli natočíte konec sta-
rého pásu, může se stát, že role nového pásu bude příliš plná, pás z role klouže nebo se
zachytává. Toto by mohlo způsobit závady při odebírání a zvýšené prostoje.
→ U pásových rolí od 15" (381 mm) bezpodmínečně používejte zasunovací osy (viz obr. 5.5 -
3, strana 247) a přitom dbejte na to, aby byly správně nastaveny dělící plechy (viz obr. 5.5 -
2, strana 246).
Návod k obsluze SIPLACE D1/D2 5 Úkoly personálu obsluhy
Od verze software SR.605.xx Vydání 07/2008 CZ 5.10 Montáž a demontáž vozíku KS (konstrukčních součástek)
255
5.10 Montáž a demontáž vozíku KS (konstrukčních sou-
částek)
5.10.1 Bezpečnostní pokyny pro montáž a demontáž vozíků KS
VÝSTRAHA 5
→ Dbejte bezpečnostních pokynů pro montáž a demontáž vozíků součástek v odstavci 2.5.2
,
strana 59.
5.10.2 Demontáž vozíku KS
→ Klikněte v menu ZÁKLADNÍ NÁHLED na ikonu ZASTAVIT ZPRACOVÁNÍ.
Právě zpracovávaná deska bude dokončena. Potom budou aktivovány ikony jednotlivých
menu. 5
→ Klikněte na požadovanou ikonu JEDNOTLIVÉ FUNKCE PORTÁL.
→ Vyberte FUNKCE PORTÁLU.
→ V tomto menu klikněte na tlačítko NAJET DO VYSTROJOVACÍ POLOHY.
Všechny osazovací hlavy najedou nad transport desek, takže nemohou být při výměně vozí-
ku součástek poškozeny. 5
→ Otevřete ochranný kryt nad zvoleným portálem.
VÝSTRAHA NEBEZPEČÍ ZMÁČKNUTÍ 5
Při zvedání stolu součástek nesahejte nikdy do mezery mezi podavačem a kanálem pro
odvod prázdných pásů. 5
→ Přepněte přepínač na stole součástek (poz. 4 na obr. 5.10 - 2
, strana 257) nahoru.
→ Přidržte tlačítko na rámu stroje (poz. 1 na obr. 5.10 - 2
, strana 257) tak dlouho, až stůl sou-
částek (poz. 8 na obr. 5.10 - 2
, strana 257) dosáhne horní koncové polohy.
→ Napájecí kabel vozíku KS vytáhněte ze zásuvky na stanici (poz. 2 na obr. 5.10 - 2
, strana
257
).
→ Oba úchyty natočte nahoru (poz. 1 na obr. 5.10 - 1
, strana 256).
5 Úkoly personálu obsluhy Návod k obsluze SIPLACE D1/D2
5.10 Montáž a demontáž vozíku KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
256
→ Vytáhněte vozík součástek z automatu oběma rukama za úchyty.
→ Přepněte přepínač na stole součástek (poz. 2 na obr. 5.10 - 1
) dolů. Stůl součástek poklesne.
VÝSTRAHA 5
→ Dbejte bezpečnostních pokynů pro pohyb vozíku součástek v odstavci 2.5.4, strana 60).
5

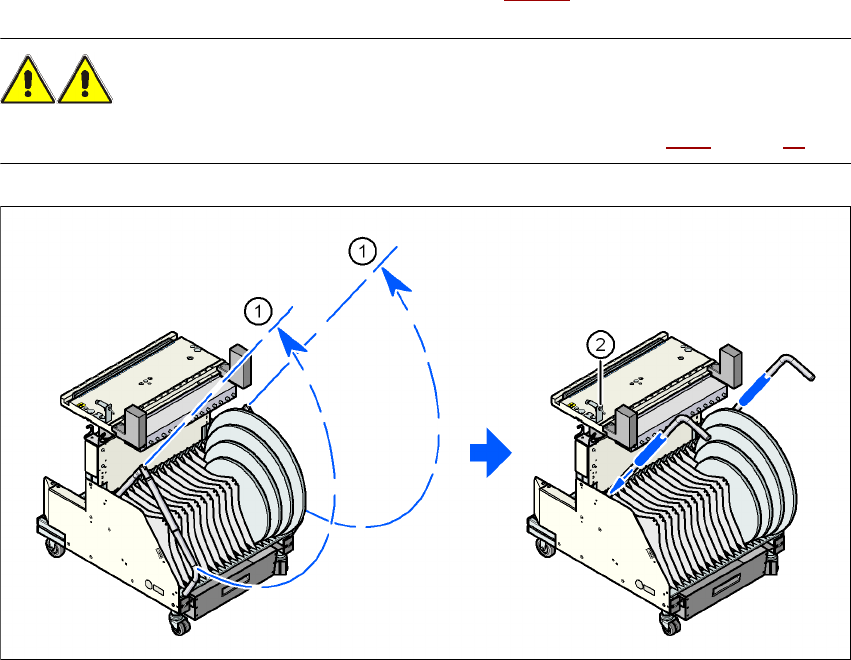

Obr. 5.10 - 1 Natočit nahoru úchyty vozíku součástek pro posouvání
5
(1) Úchyt
(2) Spínač pro spuštění stolu součástek
Spínač dole: Stůl součástek bude klesat
Spínač nahoře: Klesající stůl součástek zastaví v aktuální poloze.
