5 Úkoly personálu obsluhy N ávod k obsluze SIPLAC E D1/D2 5.10 Montáž a demontáž vozíku KS (konstruk č ních sou č ástek) Od verze software SR.60 5.xx Vydání 07/2008 CZ 258 5.10.3 Montáž vozíku KS POKYN 5 D ř íve než p ř …
Návod k obsluze SIPLACE D1/D2 5 Úkoly personálu obsluhy
Od verze software SR.605.xx Vydání 07/2008 CZ 5.10 Montáž a demontáž vozíku KS (konstrukčních součástek)
257

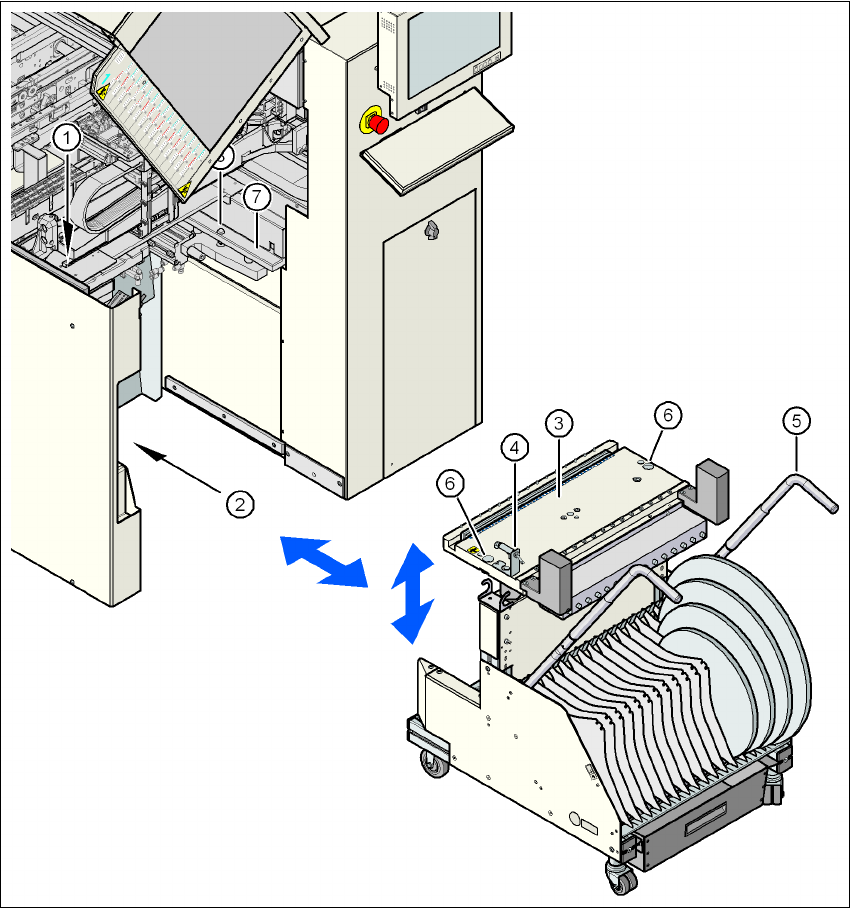

Obr. 5.10 - 2 Montáž a demontáž vozíku KS (konstrukčních součástek)
5
(1) Tlačítko ke zvedání stolu součástek
(2) Zásuvka pro připojení napájecího kabele
(3) Stůl součástek (lze ho zvedat a spouštět dolů)
(4) Spínač pro spuštění stolu součástek
(5) Madlo vozíku součástek
(6) Polohovací vrtání pro uchycení polohovacího čepu
(7) Dosedací plocha pro stůl součástek (vpravo a vlevo)
(8) Středící čepy pro stůl součástek
5 Úkoly personálu obsluhy Návod k obsluze SIPLACE D1/D2
5.10 Montáž a demontáž vozíku KS (konstrukčních součástek) Od verze software SR.605.xx Vydání 07/2008 CZ
258
5.10.3 Montáž vozíku KS
POKYN 5
Dříve než připojíte vozík součástek, zkraťte pásy na předním konci S-podavače na asi 1 cm.
POZOR 5
Zkontrolujte, zda se osazovací hlava nachází mimo pojezdovou oblast vozíku součástek.
→ Zkontrolujte, zda jsou čisté levá a pravá dosedací plocha (poz. 7 na obr. 5.10 - 2
, strana 257)
pro stůl součástek v automatu.
→ Zkontrolujte, zda jsou čisté i dosedací plochy na spodní straně stolu součástek.
→ Vsuňte vozík KS opatrně do automatu.
→ Připojte propojovací kabel vozíku KS k zástrčce (poz. 2 na obr. 5.10 - 2
, strana 257) auto-
matu.
→ Přepněte přepínač na stole součástek (poz. 4 na obr. 5.10 - 2
, strana 257) nahoru.
→ Držte tlačítko tak dlouho, až dosáhne stůl součástek horní koncové polohy (poz. 1 na obr.
5.10 - 2
, strana 257).
→ Zasuňte vozík součástek opatrně až na doraz do automatu.
→ Zkontrolujte, zda jsou polohovací vrtání desky stolu součástek přesně nad polohovacími čepy
automatu (poz. 8 na obr. 5.10 - 2
, strana 257).
VÝSTRAHA NEBEZPEČÍ ZMÁČKNUTÍ 5
Při klesání desky stolu součástek nesahejte nikdy do mezery mezi podavačem a kanálem
pro odvod prázdných pásů. 5
→ Přepněte přepínač na stole součástek (poz. 4 na obr. 5.10 - 2
, strana 257) nahoru.
Stůl součástek poklesne.
→ Dbejte na to, aby středící čepy zapadly do středících otvorů stolu součástek a aby stůl sou-
částek úplně poklesl.
→ Uzavřete ochranný kryt.
→ Spusťte automat pomocí tlačítka start.
Návod k obsluze SIPLACE D1/D2 5 Úkoly personálu obsluhy
Od verze software SR.605.xx Vydání 07/2008 CZ 5.10 Montáž a demontáž vozíku KS (konstrukčních součástek)
259
→ Posuňte pouzdra (poz. 1 na obr. 5.10 - 3) na obou úchytech nahoru a natočte úchyty dolů
(poz. 2 na obr. 5.10 - 3
).
5

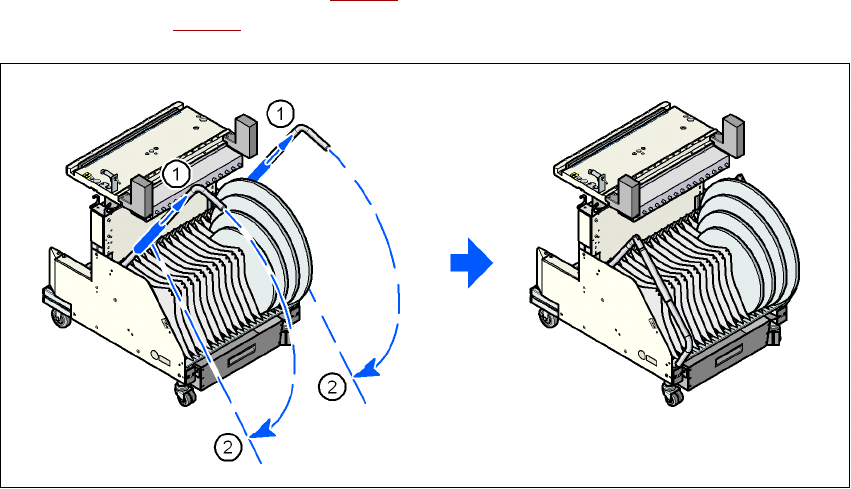

Obr. 5.10 - 3 Natočit úchyty vozíku součástek dolů
(1) Pouzdra posunout nahoru
(2) Úchyty sklopit dolů
