Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.1 Měnič pipet
263
6.1.1.3 Poloha měniče pipet pro hlavu C&P12 na automatu D1
Na stanovišti 2 může být instalován měnič pipet pro 12-ti segmentovou hlavu Collect&Place (poz.
1 na obr. 6.1 - 2
). To dává celkovou kapacitu 6 zásobníků s celkem 72 úložnými místy (garážemi)
pipet.
6

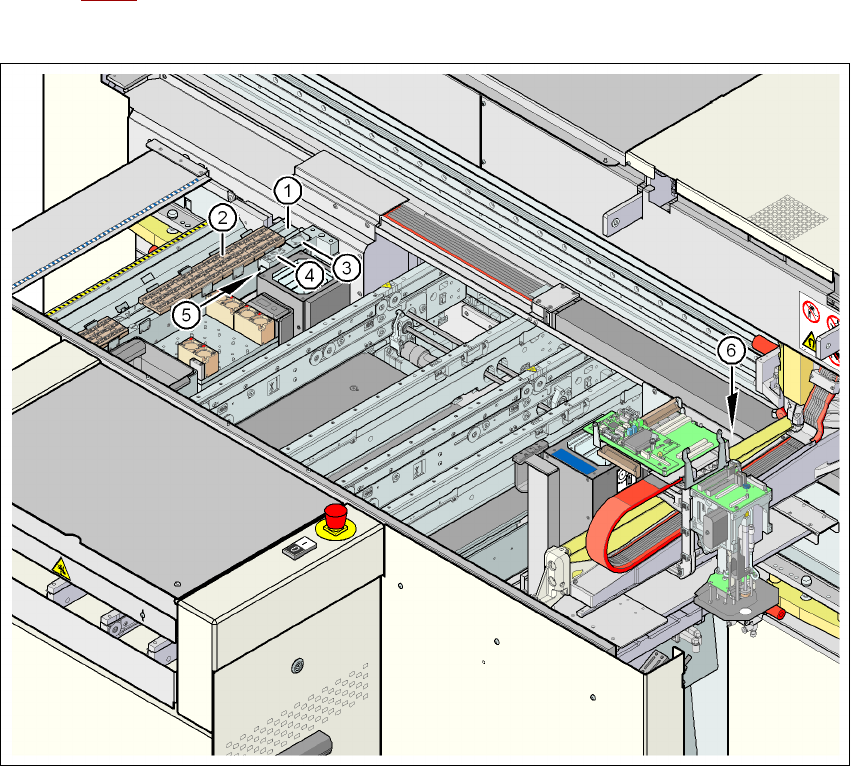

Obr. 6.1 - 2 Poloha měniče pipet pro 12-ti segmentovou hlavu Collect&Place na automatu D1
6
(1) Měnič pipet
(2) Zásobník pipet
(3) Přípravek na stahování pipet, typ 8xx
(4) Přípravek na stahování pipet, typ 9xx
(5) Odhazovací nádoba na pipety
(6) Nádoba na odhozené součástky
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.1 Měnič pipet Od verze software SR.605.xx Vydání 07/2008 CZ
264
6.1.1.4 Poloha měniče pipet pro hlavu C&P12 na automatu D2
Na stanovištích 1 a 2 může být instalován vždy jeden měnič pipet pro 12-ti segmentovou hlavu
Collect&Place (poz. 1 na obr. 6.1 - 2
). To dává celkovou kapacitu 2 měničů pipet se 12 zásobníky
a celkem 144 úložnými místy (garážemi) pipet.
6

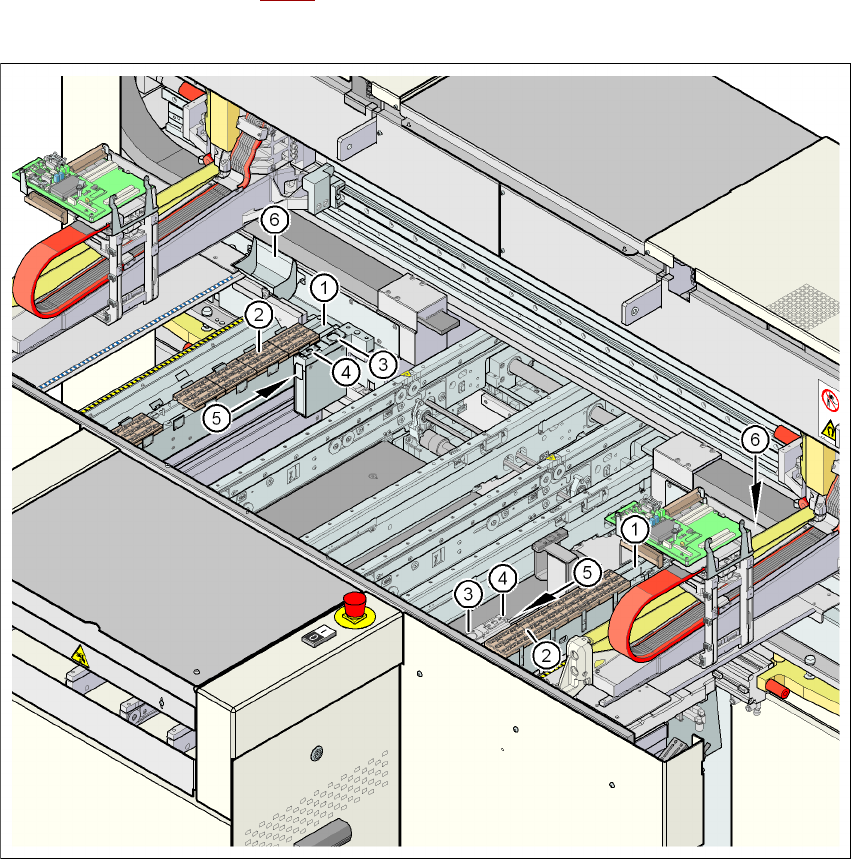

Obr. 6.1 - 3 Poloha měniče pipet pro 12-ti segmentovou hlavu Collect&Place na automatu D2
6
(1) Měnič pipet
(2) Zásobník pipet
(3) Přípravek na stahování pipet, typ 8xx
(4) Přípravek na stahování pipet, typ 9xx
(5) Odhazovací nádoba na pipety
(6) Nádoba na odhozené součástky
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.1 Měnič pipet
265
6.1.1.5 Montáž
Měniče pipet (viz obr. 6.1 - 2, strana 263) jsou vždy připevněny ke kanálu pro odvod prázdných
pásů.
6
Obr. 6.1 - 4 Montážní poloha
(1) Hák pružiny ukazuje k obsluze
(2) Přídržná svorka ukazuje k transportu desek
→ Orientujte měnič pipet tak, aby pohybující se háky pružin ukazovaly vždy k obsluze a přídržné
svorky vždy k transportu desek.
6.1.1.6 Pokyny pro obsluhu
→ Naplňte zásobník poprvé určitým typem pipet a označte ho nálepkou.
POKYN 6
Zásobník plňte mimo stroj a měňte vždy jen kompletní zásobníky. 6
→ Otevřete blokovací desku a zasuňte pipety na místo jejich uložení.
→ Uzavřete blokovací desku, aby pipety nemohly ze zásobníku vypadnout.
