6.1.1.7 Výměna zásobníku
→ Pro odstranění zásobníku odtlačte pružné úchyty (poz. 1 na obr. 6.1 - 5, strana 267) od
zásobníku. Zdvihněte zásobník z držáku.
6

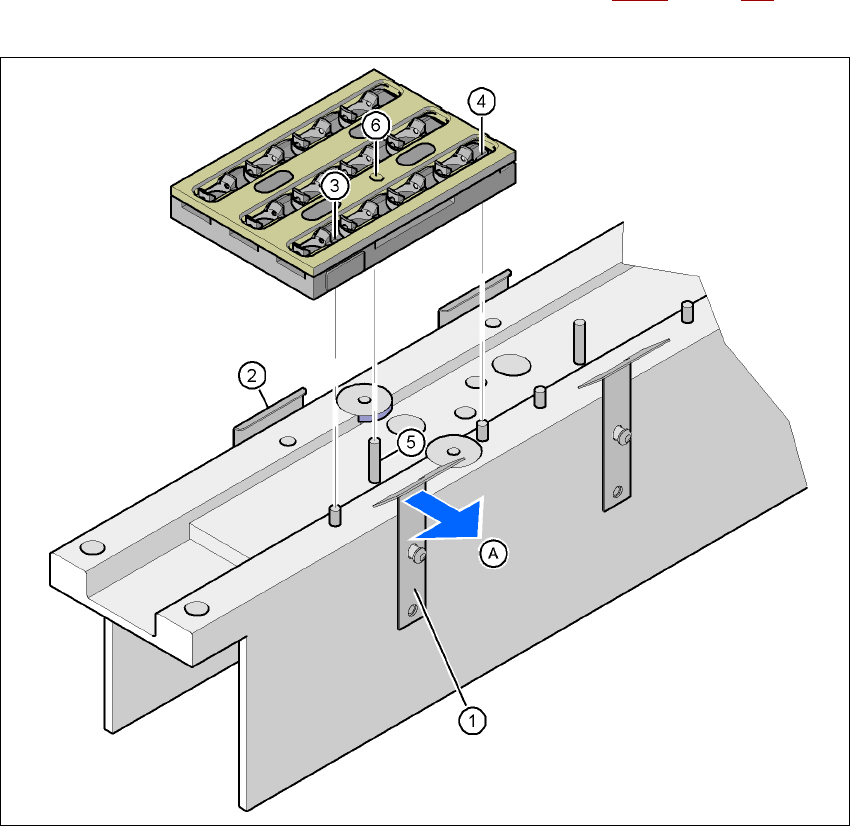

Obr. 6.1 - 5 Výměna zásobníku
(1) Pružné úchyty
(2) Třmen
(3) Polohovací otvor
(4) Podélný otvor
(5) Válcový kolík posuvného mechanizmu
(6) Otvor pro válcový kolík posuvného mechanizmu
(A) Pružné úchyty odtlačit od zásobníku
6
6
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.1 Měnič pipet Od verze software SR.605.xx Vydání 07/2008 CZ
268
POKYN 6
Při nasazování zásobníku dbejte na následující body:
→ Polohovací kolíky vklouznou do polohovacího vrtání (poz. 3 na obr. 6.1 - 5
, strana 267) a do
podélného otvoru (poz. 4 na obr. 6.1 - 5
, strana 267).
→ Válcový kolík posuvného mechanizmu (poz. 5 na obr. 6.1 - 5
, strana 267) vklouzne do vrtání
(poz. 6 na obr. 6.1 - 5, strana 267) zásobníku.
→ Nasaďte zásobník nejprve stranou s čísly pipet 1, 2, 3 a 4 na nosič. Třmen (poz. 2 na obr. 6.1
- 5, strana 267) musí zapadnout do drážky na zásobníku.
→ Odtlačte hák pružiny od zásobníku (poz. A na obr. 6.1 - 5
, strana 267).
→ Zatlačte zásobník rovně na nosič a pusťte hák pružiny (poz. 1 na obr. 6.1 - 5
, strana 267).
Ten musí zacvaknout.
6.1.1.8 Indikace polohy
Každý zásobník měniče pipet má polohovou značku pro indikaci polohy.
6
Obr. 6.1 - 6 Měnič pipet - indikace polohy
(1) Polohová značka
(2) Poloha pipet v zásobníku vzhledem k polohové značce
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.1 Měnič pipet
269
6.1.2 Měnič pipet pro 6-ti segmentovou hlavu Collect&Place
Číslo výrobku 00119866-xx Měnič pipet, 6-ti segmentová hlava Collect&Place, D1/D2
6.1.2.1 Popis
Tento měnič pipet může pojmout až 4 zásobníky vždy s 6 úložnými místy. Jsou k dispozici dva
typy zásobníků: zásobníky pro pipety typu 8xx a zásobníky pro pipety typu 9xx. Zásobníky jsou
umístěny na společném nosiči. Jsou polohovány pomocí dvou válcových kolíků a zajištěny pomo-
cí svorek.
Standardní konfigurace: 3 zásobníky pipet typu 9xx
1 zásobník na pipety typu 8xx
6
Obr. 6.1 - 7 Měnič pipet pro 6-ti segmentovou hlavu Collect&Place
(1) Zásobník pro pipety, typ 9xx
(2) Zásobník pro pipety, typ 8xx
VÝSTRAHA 6
→ Pro každou osazovací hlavu instalujte jen příslušný měnič pipet. Při smíšené konfiguraci hrozí
nebezpečí havárie hlav!
