Návod k obsluze SIPLACE D1/D2 6 Rozší ř ení stanice Od verze software SR.605.xx Vydání 07/2008 CZ 6.1 M ě ni č pipet 275 6.1.3 M ě ni č pipet pro hlavu SIPLAC E Pick&Place Č íslo výrobku 001 19817-xx M ě ni č pipet P…
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.1 Měnič pipet Od verze software SR.605.xx Vydání 07/2008 CZ
274
→ Nasaďte zásobník nejprve stranou s polohovacím vrtáním (poz. 3 na obr. 6.1 - 9) a podélným
otvorem (poz. 4 na obr. 6.1 - 9
) na nosič. Oba výstupky zásobníku musí vklouznout do při-
držovací svorky (poz. 2 na obr. 6.1 - 9
).
→ Odtlačte hák pružiny od zásobníku.
→ Přitlačte zásobník až je rovně na držáku (podkladu) a uvolněte hák pružiny. Ten se musí
zacvaknout.
6.1.2.7 Indikace polohy
Každý zásobník měniče pipet má polohovou značku pro indikaci polohy.
6

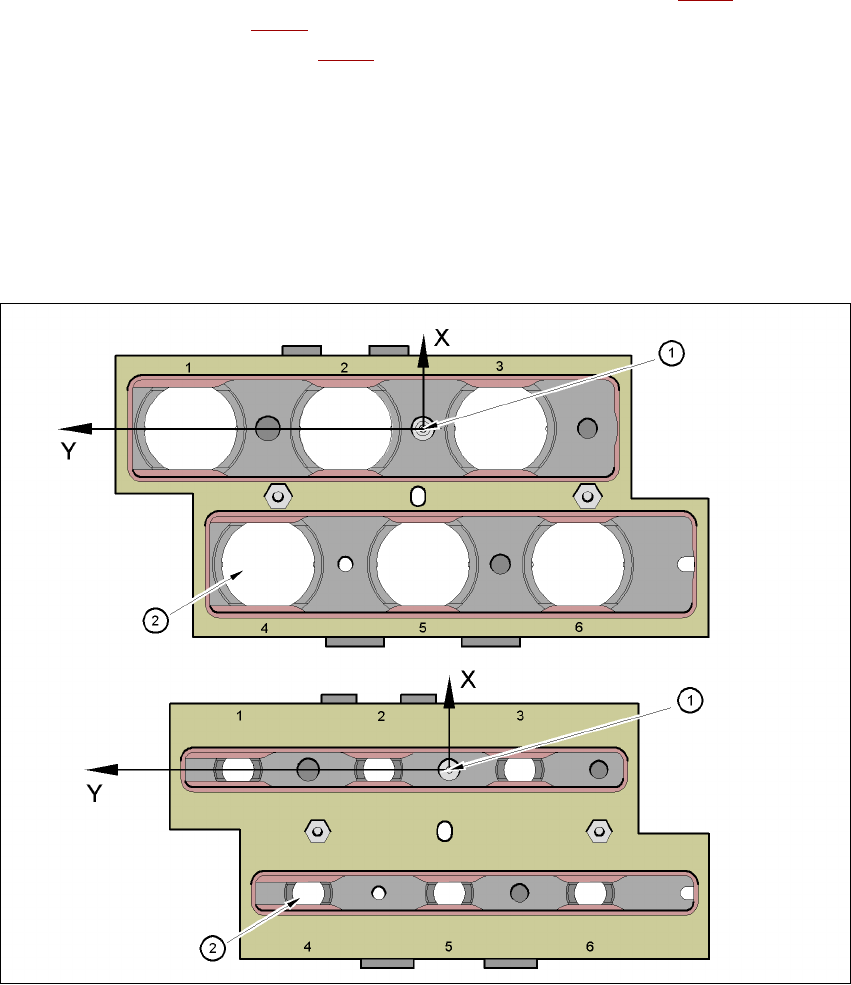

Obr. 6.1 - 10 Měnič pipet - indikace polohy
(1) Polohová značka
(2) Poloha pipet v zásobníku vzhledem k polohové značce
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.1 Měnič pipet
275
6.1.3 Měnič pipet pro hlavu SIPLACE Pick&Place
Číslo výrobku 00119817-xx Měnič pipet P&P, D1
Číslo výrobku 03048676-xx Zásobník pro 2 pipety
Číslo výrobku 03048639-xx Zásobník pro 1 pipetu
6.1.3.1 Popis
Tento měnič pipet může pojmout až 10 zásobníků pipet. K dispozici jsou dva typy zásobníků: stan-
dardní zásobníky a zásobníky pro zvláštní pipety nebo chapače. Zásobníky jsou umístěny na spo-
lečném nosiči. Jsou polohovány vždy pomocí dvou válcových kolíků a zajištěny pomocí dvou
zápustných šroubů.
Standardní konfigurace: 2 zásobníky vždy pro dvě pipety
1 zásobník pro zvláštní pipety nebo chapače
6

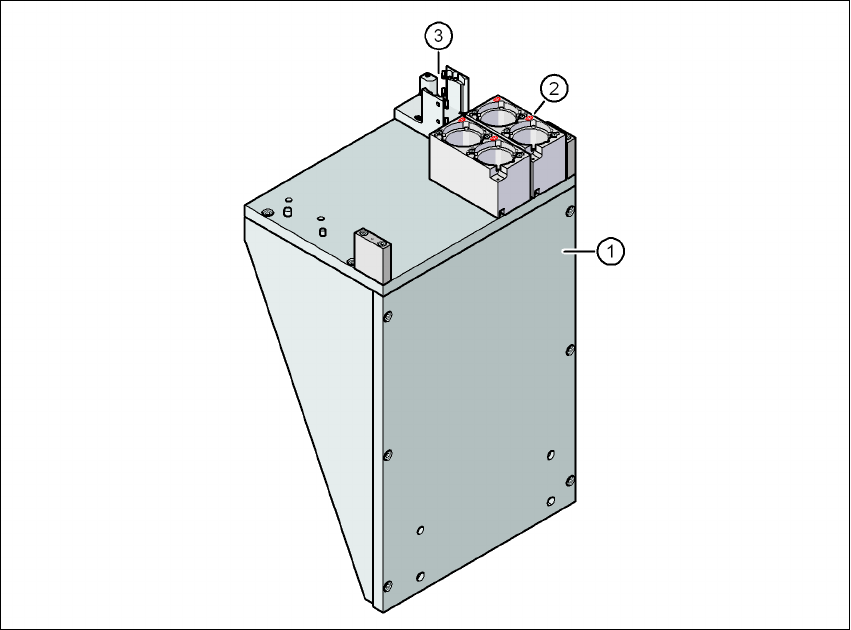

Obr. 6.1 - 11 Měnič pipet pro hlavu SIPLACE Pick&Place
(1) Nosič
(2) Zásobník pro 2 pipety
(3) Zásobník pro zvláštní pipety nebo chapače
6
6
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.1 Měnič pipet Od verze software SR.605.xx Vydání 07/2008 CZ
276
VÝSTRAHA 6
Pro každou osazovací hlavu instalujte jen příslušný měnič pipet. Při smíšené konfiguraci hrozí
nebezpečí havárie hlav!
6.1.3.2 Technická data
6
6
6
6
6
6
6
6.1.3.3 Poloha měniče pipet pro hlavu Pick&Place na automatu D1
Na automatech D1 může být na stanovišti 2 instalován měnič pipet pro hlavu Pick&Place. Nosič
může být vybaven až 10-ti zásobníky. Z toho vychází celková kapacita maximálně 20 míst pro
uložení pipet.
Měnič pipet pro hlavu SIPLACE Pick&Place
Rozměry (délka x šířka x výška) 192 x 138 x 314 mm³
Počet úložných míst pro pipety 20 pro standardní pipety
10 pro zvláštní pipety nebo chapače
Typy pipet 5xx, standard
4xx s adaptérem
8xx s adaptérem
9xx s adaptérem
Doba výměny pipety cca 2 s na pipetu
