Návod k obsluze SIPLACE D1/D2 6 Rozší ř ení stanice Od verze software SR.605.xx Vydání 07/2008 CZ 6.2 M ě ni č Waffle Pack (WPC) 281 6.2.3.3 P ř ípustné vlivy okolí 6.2.4 Pokyny pro inst alaci k WPC WPC lze nainst alovat…
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.2 Měnič Waffle Pack (WPC) Od verze software SR.605.xx Vydání 07/2008 CZ
280
6.2.3 Technická data
6.2.3.1 Rozměry, váha
6.2.3.2 Hodnoty elektrických přípojů
Rozměry (D x Š) 1560 x 360 mm²
Výška
830 mm ± 15 mm transportní výška desek
900 mm ± 15 mm transportní výška desek
930 mm ± 15 mm transportní výška desek
950 mm ± 15 mm transportní výška desek
1360 mm ± 15 mm
1430 mm ± 15 mm
1460 mm ± 15 mm
1480 mm ± 15 mm
Váha cca 240 kg
Plošné zatížení 4,19 kN/m²
Rozměry držáku plochých zásobníků (D x Š x V) 360 x 260 x 6 mm³
Váha držáku plochého zásobníku 0,8 kg
Rozměry plochého zásobníku včetně součástek 341 x 235 x 15 mm³
max. 341 x 235 x 23 mm³
Váha držáku plochého zásobníku včetně plochého
zásobníku a součástek max. 1,2 kg
Kapacita max. 28 FMT
Celková váha 28 držáků plochých zásobníků 27,6 kg
Váha zásobníků, držáků plochých zásobníků,
plochých zásobníků a součástek max. 50 kg
Čas výměny pro držák plochých zásobníků
přes 1 rovinu
přes 10 rovin
přes 27 rovin
1,9 s
2,3 s
2,9 s
Napětí přípojů 3 x 200 VAC ± 5 %; 50/60 Hz (Japonsko)
3 x 208 VAC ± 5 %; 50/60 Hz (U.S.A.)
3 x 230 VAC ± 5 %; 50/60 Hz
3 x 380 VAC ± 5 %; 50/60 Hz
3 x 400 VAC ± 5 %; 50/60 Hz (Evropa)
3 x 415 VAC ± 5 %; 50/60 Hz
Jmenovitý zdánlivý výkon 800 VA
Jmenovitý proud 0,7 A při 3 x 400 VAC
Jištění 3 x 10 nebo 3 x 16 A
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.2 Měnič Waffle Pack (WPC)
281
6.2.3.3 Přípustné vlivy okolí
6.2.4 Pokyny pro instalaci k WPC
WPC lze nainstalovat na pravé straně automatu na stanovišti 1 automatu D1. Nejprve namontujte
na stanovišti 1 instalační sadu. Potom instalujte WPC. Pokud chcete WPC použít na jiném místě,
lze uvolněné místo vybavit opět vozíkem součástek.
Teplota prostoru Mezi 15°C a 35°C
Vlhkost vzduchu 30 - 90% při 20°C
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.2 Měnič Waffle Pack (WPC) Od verze software SR.605.xx Vydání 07/2008 CZ
282

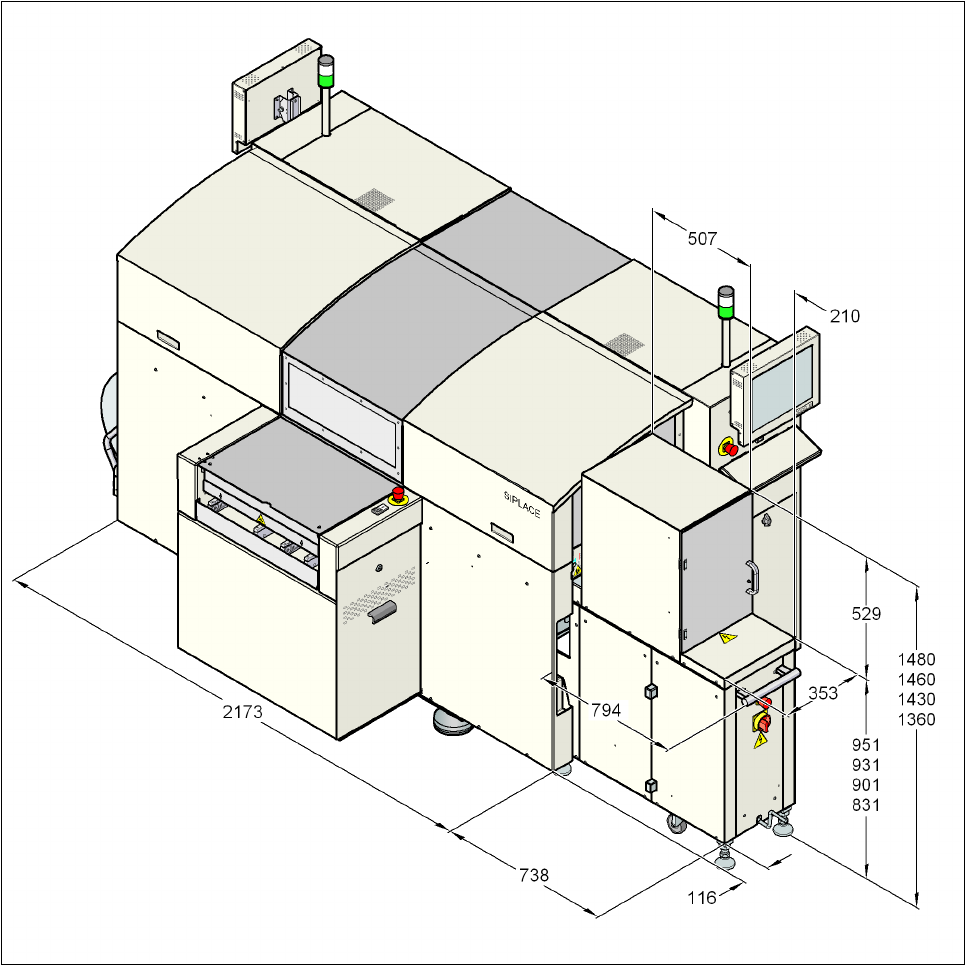

6.2.5 Rozměry automatu D1 s WPC
6
Obr. 6.2 - 1 Rozměry automatu D1 s WPC
