Návod k obsluze SIPLACE D1/D2 6 Rozší ř ení stanice Od verze software SR.605.xx Vydání 07/2008 CZ 6.3 Kamera sou č ástek pro hlavu Pick&Place 287 6.3.2 Kamera sou č ástek st acionární P&P typ 33, 55 x 45, digitál…
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.3 Kamera součástek pro hlavu Pick&Place Od verze software SR.605.xx Vydání 07/2008 CZ
286
6.3.1.1 Poloha kamer součástek pro hlavu Pick&Place na automatu D1
6

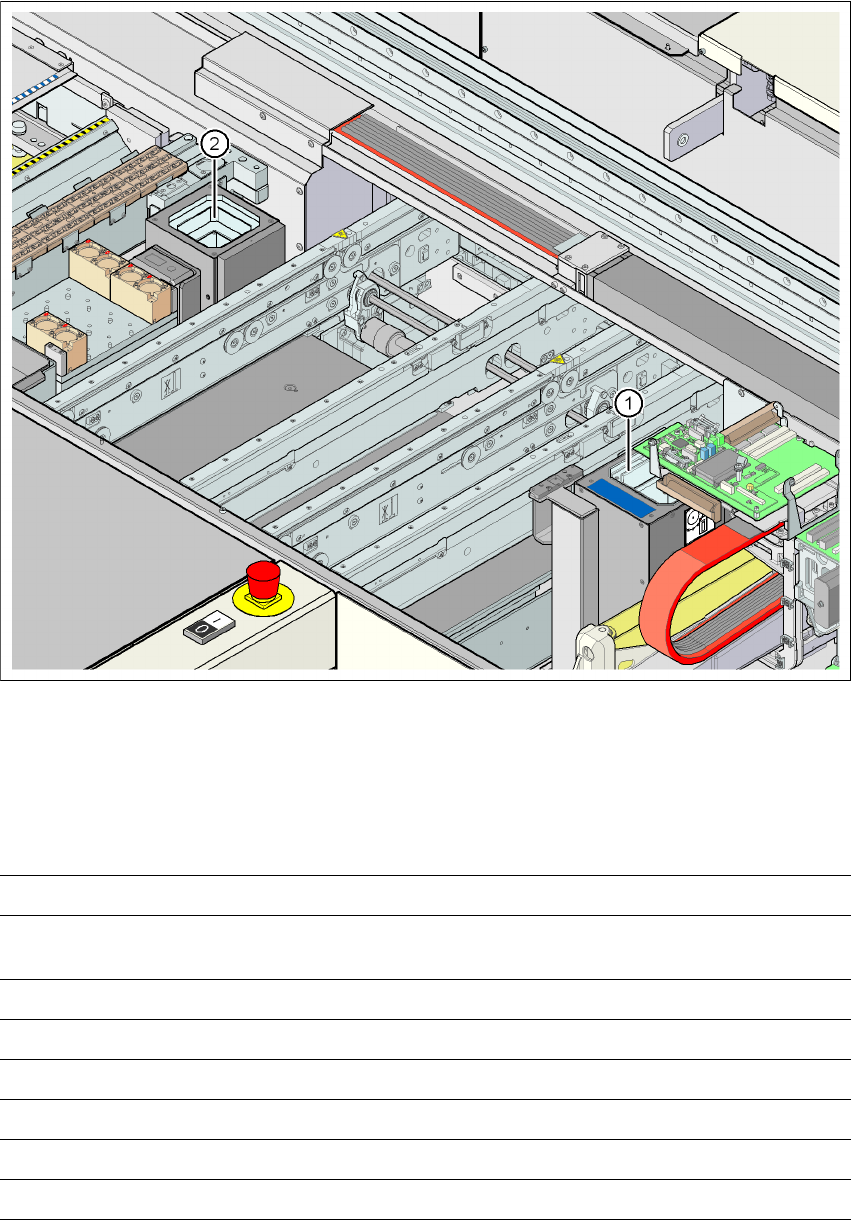

Obr. 6.3 - 2 Poloha kamery součástek pro hlavu Pick&Place na automatu D1
(1) Montážní poloha stacionární kamery součástek, P&P, typ 36 (32 x 32) nebo typ 33 (55 x 45)
(2) Montážní poloha stacionární kamery součástek, P&P, typ 25 (16 x 16)
6.3.1.2 Technická data kamery součástek stacionární, P&P, typ 25
6
Rozměr součástek 0,2 x 0,2 mm² až 16 x 16 mm² při jednoduchém měření součástek
Spektrum součástek 0201 až SO, PLCC, QFP, sokly, konektory, BGA, zvláštní
součástky, Bare Die, Flip-Chip, Shield
Min. odstup nožiček 0,25 mm
Min. šířka nožiček 0,1 mm
Min. odstup pájecích bodů 0,14 mm
Min. průměr pájecích bodů 0,08 mm
Zorné pole 19,4 x 19,4 mm²
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.3 Kamera součástek pro hlavu Pick&Place
287
6.3.2 Kamera součástek stacionární P&P typ 33, 55 x 45, digitální (kamera
Fine-Pitch)
Číslo výrobku 00119818-xx Kamera součástek stacionární, typ 33 digitální (55 x 45)
6
Obr. 6.3 - 3 Kamera součástek stacionární P&P typ 33, 55 x 45, digitální (kamera Fine-Pitch)
6.3.2.1 Technická data
6
6.3.2.2 Poloha
Poloha kamery Fine-Pitch, typ 33, je zobrazena na obr. 6.3 - 2, strana 286.
(1) Těleso kamery s integrovanou kamerou
a zesilovačem kamery
(2) Skleněná deska - pod ní osvětlovací a
optické roviny
Rozměr součástek 0,5 x 0,5 mm² až 55 x 45 mm²
Spektrum součástek 0402, MELF, SO, PLCC, QFP, elektrolytické kondenzátory, BGA
Min. odstup nožiček 0,3 mm
Min. šířka nožiček 0,15 mm
Min. odstup pájecích bodů 0,35 mm
Min. průměr pájecích bodů 0,2 mm
Zorné pole 65 x 50 mm²
Druh osvětlení Čelní osvětlení (šest volně programovaných rovin)
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.4 Snímač čárového kódu desek Od verze software SR.605.xx Vydání 07/2008 CZ
288
6.4 Snímač čárového kódu desek
6.4.1 Popis
Číslo výrobku 00119682-xx Snímač čárového kódu desek 1D
Číslo výrobku 00119679-xx Snímač čárového kódu desek 2D
Číslo výrobku 00119430-xx Montážní sada pro snímač čárového kódu desek
Snímač čárového kódu desek slouží k automatickému zjištění a dekódování čárového kódu
desek. Výsledek čtení předává pomocí sériového rozhraní do řízení transportu a dále přes CAN-
Bus do řízení stroje k dalšímu zpracování.
6
Obr. 6.4 - 1 Čárový kód desky - principiální schéma zpracování
Snímače čárového kódu desek se instalují na vstupní straně transportu desek osazovacího auto-
matu. Na jednom automatu lze instalovat až čtyři přístroje. Snímače čárového kódu se montují
tak, aby bylo možné skenovat nálepky s čárovým kódem na horní i spodní straně desek na obou
transportních stopách dvojitého transportu.
Snímače čárového kódu se nabízí ve dvou variantách:
– 1D-snímač čárového kódu
Tento snímač zpracovává čárový kód. 6
– 2D-snímač čárového kódu
Tento snímač zpracovává maticové kódy. Maticové kódy se používají převážně tam, kde
je velmi málo místa pro nálepky s čárovým kódem. Mimoto skenuje tento snímač i obvyk-
lé čárové kódy. 6
Číslo přístroje
1
ČK-
čtečka
nahoře
Rozdělovací
deska
Řízení
transportu
vpravo
ČK-
čtečka
dole
2
3
ČK-
čtečka
nahoře
Rozdělovací
deska
Řízení
transportu
vlevo
ČK-
čtečka
dole
4
Řízení
stroje
Řídící
počítač
Siplace Pro-
počítač
LANCAN-BusV-24V-24
