6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.4 Snímač čárového kódu desek Od verze software SR.605.xx Vydání 07/2008 CZ
290
6.4.3 Technická data - 2D-snímače čárového kódu
6
Datové rozhraní RS232, RS 422/485
Elektrické připojení 15-pólový D-Sub-HD-konektor
Provozní napětí 10 VDC ... 30 VDC
Laserová dioda Červené světlo
Vlnová délka 650 nm
Třída laseru Třída 2, podle DIN EN 60825-1: 2001
Skenovací frekvence 100 ... 15 kHz
Rozlišení 0,17 mm ... 0,5 mm
2D-druhy kódu Data Matrix ECC 200
2D-délka čárového kódu
Jednoduchý transport
Dvojitý transport, asynchronní
Dvojitý transport, synchronní
Max. 40 znaků
Max. 40 znaků
Max. 40 znaků
1D-druhy kódu Kód 39, kód 128,
Codabar, EAN, EAN 128, UPC,
2/5 Interleaved, Pharma Code
(další poptejte)
1D-délka čárového kódu
Jednoduchý transport
Dvojitý transport, asynchronní
Dvojitý transport, synchronní
Max. 40 znaků
Max. 40 znaků
Max. 40 znaků
Optický ukazatel 4 x LED diody-ukazatel funkcí
Akustický signál Bzučák
Datové rozhraní RS232, RS 422/485, Ethernet
Elektrické připojení 15-pólový D-Sub-HD-konektor
RJ45-konektor 10baseT
Provozní napětí 10 VDC ... 30 VDC
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.4 Snímač čárového kódu desek
291

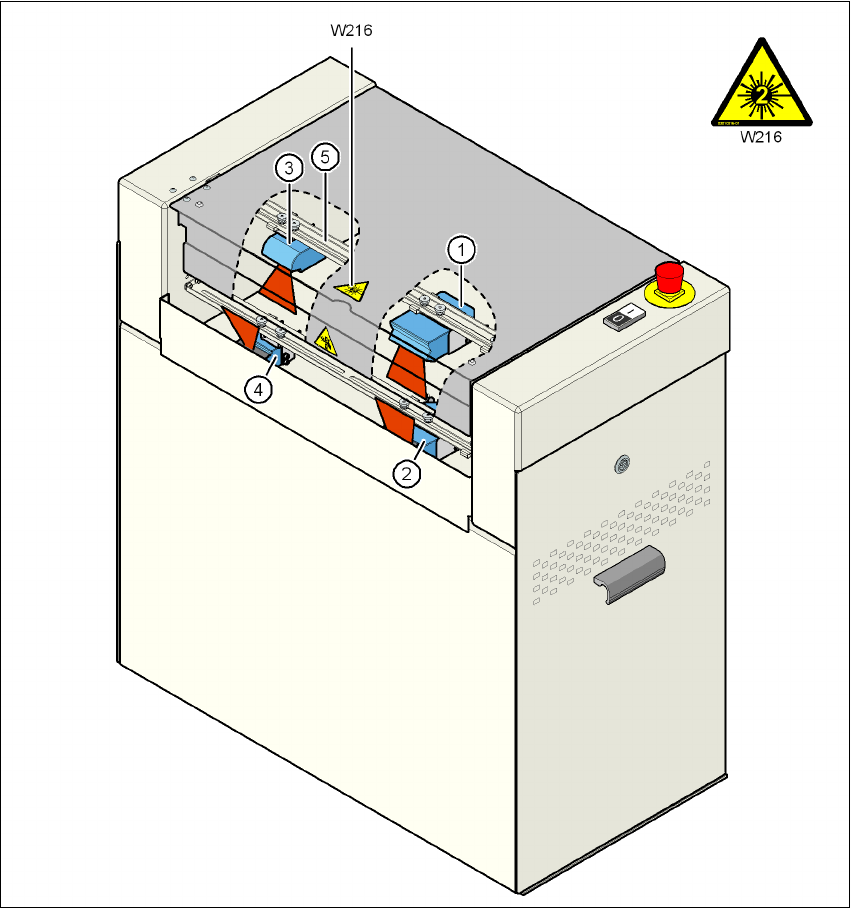

6.4.4 Možnosti montáže snímače čárového kódu desky
6
Obr. 6.4 - 3 Možnosti montáže snímače čárového kódu desky
(1) 2D-snímač čárového kódu "nahoře"
(2) 2D-snímač čárového kódu "dole"
(3) 1D-snímač čárového kódu "nahoře"
(4) 1D-snímač čárového kódu "dole"
(5) Montážní kolejničky
Poz. W216, číslo výrobku 03010316-01
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.4 Snímač čárového kódu desek Od verze software SR.605.xx Vydání 07/2008 CZ
292

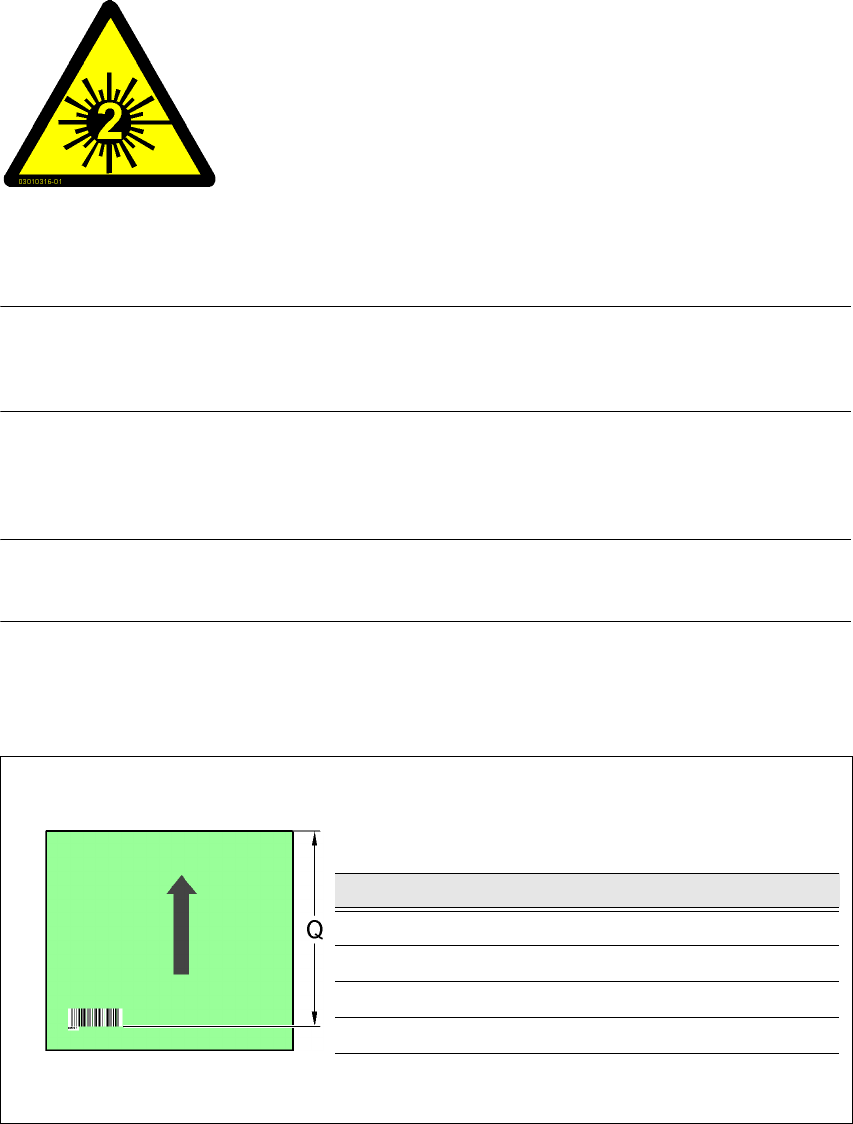

6.4.5 Výstražný štítek W216 na krytu vstupní strany desek
6
Výstražný štítek W216 "Laser třídy 2" na krytu vstupní strany desek, č.výrobku 03010316-01
(počet na automat: 1)
POKYN 6
Pokud na automat nainstalujete snímač čárového kódu desek, musíte na kryt vstupní strany
desek umístit výstražný štítek laseru W206 obsažený v dodané sadě.
6
6.4.6 Polohování etiket s čárovým kódem desky na desce
POKYN
Omezení pro desky delší než 430 mm
6.4.6.1 Polohování podél delší strany desky -
čtecí paprsek napříč k směru transportu
6
Obr. 6.4 - 4 Polohování podél delší strany desky - čtecí paprsek napříč ke směru transportu
6
6
6
6
6
6
Laserové záření!
Nedívejte se do paprsku!
Laser třídy 2
Snímač čárového kódu desek Q [mm]
2D nahoře390
1D nahoře390
2D dole 430
1D dole 430
