Návod k obsluze SIPLACE D1/D2 6 Rozší ř ení stanice Od verze software SR.605.xx Vydání 07/2008 CZ 6.4 Sníma č č árového kódu desek 293 6.4.6.2 Polohování podél delší strany desky - č tecí p aprsek podél se sm ě rem trans…
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.4 Snímač čárového kódu desek Od verze software SR.605.xx Vydání 07/2008 CZ
292
6.4.5 Výstražný štítek W216 na krytu vstupní strany desek
6
Výstražný štítek W216 "Laser třídy 2" na krytu vstupní strany desek, č.výrobku 03010316-01
(počet na automat: 1)
POKYN 6
Pokud na automat nainstalujete snímač čárového kódu desek, musíte na kryt vstupní strany
desek umístit výstražný štítek laseru W206 obsažený v dodané sadě.
6
6.4.6 Polohování etiket s čárovým kódem desky na desce
POKYN
Omezení pro desky delší než 430 mm
6.4.6.1 Polohování podél delší strany desky -
čtecí paprsek napříč k směru transportu
6
Obr. 6.4 - 4 Polohování podél delší strany desky - čtecí paprsek napříč ke směru transportu
6
6
6
6
6
6
Laserové záření!
Nedívejte se do paprsku!
Laser třídy 2
Snímač čárového kódu desek Q [mm]
2D nahoře390
1D nahoře390
2D dole 430
1D dole 430
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.4 Snímač čárového kódu desek
293
6.4.6.2 Polohování podél delší strany desky -
čtecí paprsek podél se směrem transportu
6

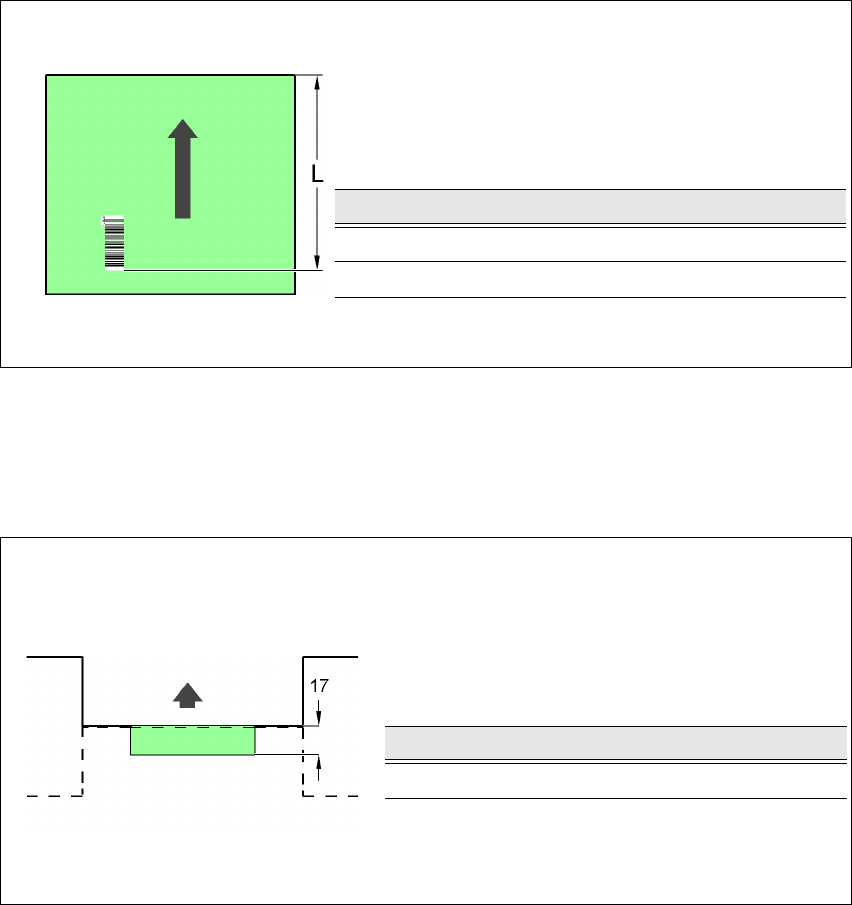

Obr. 6.4 - 5 Polohování podél delší strany desky - čtecí paprsek podél se směrem transportu
6.4.6.3 Přesah desky přes stroj při dvojitém transportu
6
Obr. 6.4 - 6 Přesah desky přes stroj při dvojitém transportu
Snímač čárového kódu desek L [mm]
1D nahoře 320 - 350
1D dole 380 - 410
Snímač čárového kódu desek Přesah [mm]
2D dole u dvojitých transportů 17
Vstupní strana následujícího stroje
Výstupní strana předcházejícího stroje
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.4 Snímač čárového kódu desek Od verze software SR.605.xx Vydání 07/2008 CZ
294
6.4.6.4 Polohování podél šířky desky -
čtecí paprsek napříč k směru transportu
6
Obr. 6.4 - 7 Polohování podél šířky desky - čtecí paprsek napříč ke směru transportu
6.4.6.5 Polohování podél šířky desky -
čtecí paprsek podél se směrem transportu,
čtečka čárového kódu desky 1D nahoře
6
Obr. 6.4 - 8 Polohování podél šířky desky - čtecí paprsek podél se směrem transportu,
čtečka čárového kódu desky 1D nahoře
Snímač čárového
kódu desek
LQ [mm] RQ [mm]
2D nahoře33
1D nahoře33
2D dole 5 5
1D dole 5 5
Rozměr desek/transport LO [mm] RO [mm]
460 mm / JT 3 20
508 mm / JT 3 44
216 mm / DT1 3 24
242 mm / DT1
430 mm / SM1
358
216 mm / DT2 3 3
242 mm / DT2
430 mm / SM2
33
