Návod k obsluze SIPLACE D1/D2 6 Rozší ř ení stanice Od verze software SR.605.xx Vydání 07/2008 CZ 6.4 Sníma č č árového kódu desek 295 6.4.6.6 Polohování podél ší ř ky desky - č tecí p aprsek podél se sm ě rem transportu…
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.4 Snímač čárového kódu desek Od verze software SR.605.xx Vydání 07/2008 CZ
294
6.4.6.4 Polohování podél šířky desky -
čtecí paprsek napříč k směru transportu
6

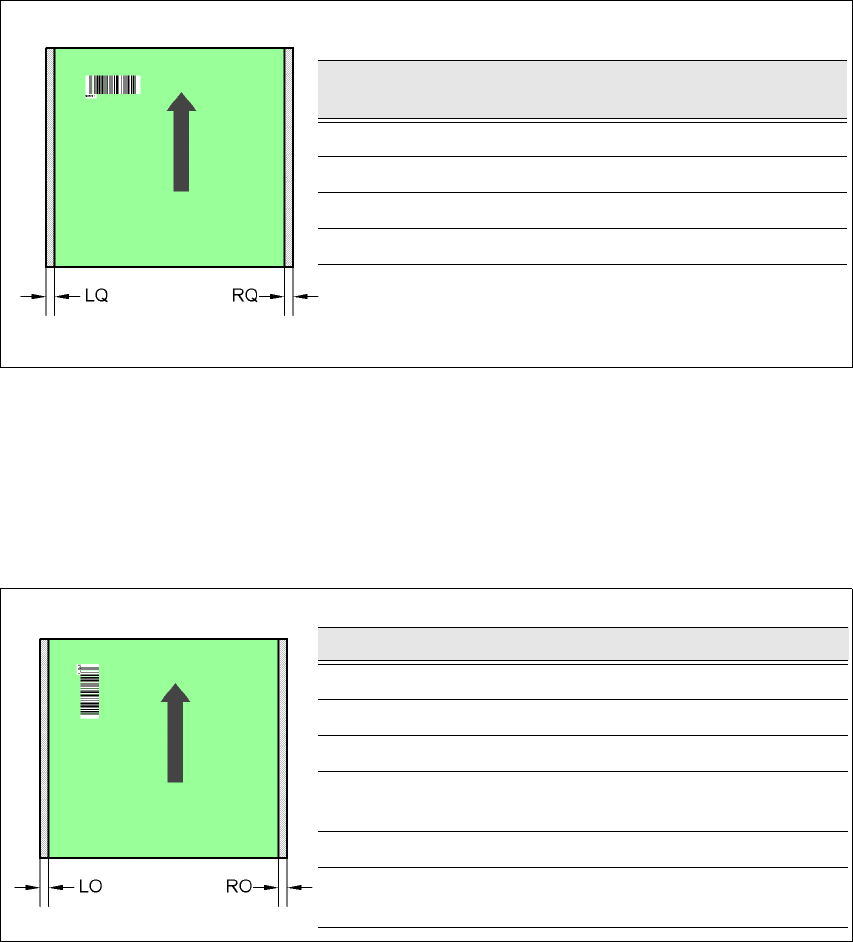

Obr. 6.4 - 7 Polohování podél šířky desky - čtecí paprsek napříč ke směru transportu
6.4.6.5 Polohování podél šířky desky -
čtecí paprsek podél se směrem transportu,
čtečka čárového kódu desky 1D nahoře
6
Obr. 6.4 - 8 Polohování podél šířky desky - čtecí paprsek podél se směrem transportu,
čtečka čárového kódu desky 1D nahoře
Snímač čárového
kódu desek
LQ [mm] RQ [mm]
2D nahoře33
1D nahoře33
2D dole 5 5
1D dole 5 5
Rozměr desek/transport LO [mm] RO [mm]
460 mm / JT 3 20
508 mm / JT 3 44
216 mm / DT1 3 24
242 mm / DT1
430 mm / SM1
358
216 mm / DT2 3 3
242 mm / DT2
430 mm / SM2
33
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.4 Snímač čárového kódu desek
295
6.4.6.6 Polohování podél šířky desky -
čtecí paprsek podél se směrem transportu,
čtečka čárového kódu desky 1D dole
6
Obr. 6.4 - 9 Polohování podél šířky desky - čtecí paprsek podél se směrem transportu,
čtečka čárového kódu desky 1D dole
JT Jednoduchý transport
DT1 Dvojitý transport, stopa 1
DT2 Dvojitý transport, stopa 2
SM1 Dvojitý transport v módu jednoduchého transportu, stopa 1
SM2 Dvojitý transport v módu jednoduchého transportu, stopa 2
Rozměr desek/transport LU [mm] RU [mm]
460 mm / JT 20 3
508 mm / JT 44 3
216 mm / DT1 3 3
242 mm / DT1
430 mm / SM1
33
216 mm / DT2 24 3
242 mm / DT2
430 mm / SM2
58 3
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.5 Vyrovnání desek Od verze software SR.605.xx Vydání 07/2008 CZ
296
6.5 Vyrovnání desek
Číslo výrobku 00119857-xx Vyrovnání desek jednoduchý transport, D1/D2
Číslo výrobku 00119858-xx Vyrovnání desek dvojitý transport, D1/D2
6.5.1 Popis
Desky, které mají být zpracovávány, mají občas poměr délky a šířky 1:2 nebo horší. To znamená,
že kratší strana desky ukazuje ve směru transportu desek. Během transportu se mohou takové
desky trochu natočit, takže polohové značky již neleží v hledacím poli kamery desek. Vybavení
na přání "Vyrovnání desek" se stará o to, aby byly tyto desky ve své "stop" poloze opět přesně
vyrovnány.
Jsou-li zpracovávány desky s vybráním ve směru transportu, může to u automatů, které tuto
polohu kontrolují pomocí laserové světelné závory (X-série, D-série), vést k různým polohám při
zpracování. Pomocí vybavení na přání "Vyrovnání desek" je zajištěno, že jsou desky při trans-
portu zastaveny v požadované poloze. Vybavení na přání "Vyrovnání desek" jsou pro jednoduchý
a dvojitý transport.
6

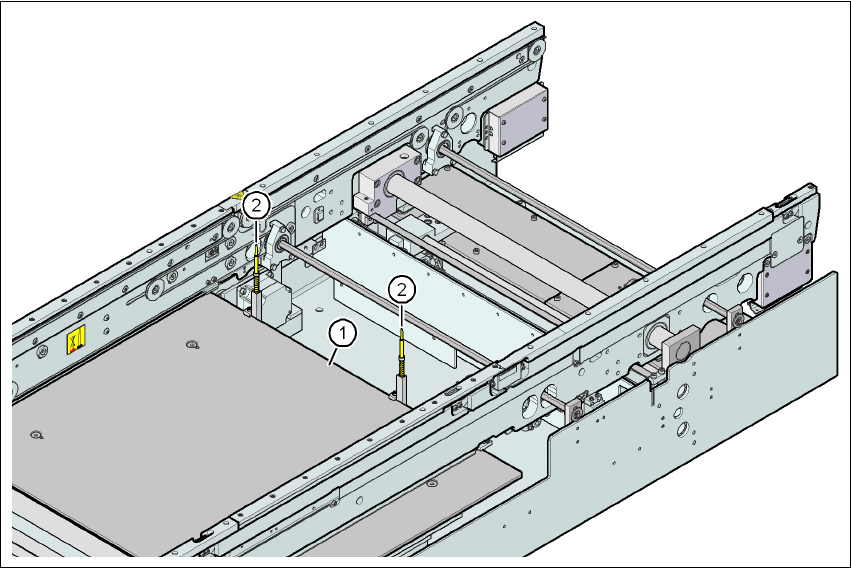

Obr. 6.5 - 1 Vyrovnání desek
(1) Zvedací stůl
(2) Doraz desek
