Návod k obsluze SIPLACE D1/D2 6 Rozší ř ení stanice Od verze software SR.605.xx Vydání 07/2008 CZ 6.9 Podp ě rné magnetické kolíky 299 6.9 Pod p ě rné magnetické kolíky Č íslo výrobku 001 19680-xx Podp ě rné magnetické k…
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.8 Dlouhé desky Od verze software SR.605.xx Vydání 07/2008 CZ
298
6.8 Dlouhé desky
Číslo výrobku 00119872-xx Na přání "dlouhé desky", jednoduchý transport D1/D2
Číslo výrobku 00119873-xx Na přání "dlouhé desky", dvojitý transport D1/D2
Číslo výrobku 00119631-xx Šířka transportu 242/508 mm ( "široké desky"), D1/D2/D3/D4
Na automatech D1 a D2 lze osazovat následující formáty desek:
6
6
Pro osazování desek delších než 368 mm nabízíme příslušenství na přání - "dlouhé desky" jako
přídavnou sadu.
Při instalaci vybavení na přání "dlouhé desky" je možné zpracování následujících formátů desek:
6
6
Přídavná sada se skládá z následujících dílů:
– Kompletní mechanika: doraz, senzory, kabel a montážní díly
– CD k uvolnění funkce na počítači SIPLACE-Pro
– Návod na instalaci
Další informace vyhledejte prosím v návodu pro dodatečnou výbavu "Příslušenství na přání -
dlouhé desky".
Jednoduchý transport (standardní šířka) 50 x 50 mm² až 460 x 460 mm²
Jednoduchý transport "široké desky" 50 x 50 mm² až 460 x 508 mm²
Dvojitý transport (standardní šířka) 50 x 50 mm² až 460 x 216 mm²
Dvojitý transport "široké desky" 50 x 50 mm² až 460 x 242 mm²
Dvojitý transport v módu "jednoduchého transportu" 50 x 50 mm² až 460 x 380 mm²
Dvojitý transport v módu "Jednoduchý transport", "široké
desky"
50 x 50 mm² až 460 x 430 mm²
Jednoduchý transport "dlouhé desky" (standardní šířka) 50 x 80 mm² až 610 x 460 mm²
Jednoduchý transport "dlouhé desky", "široké desky" 50 x 80 mm² až 610 x 508 mm²
Dvojitý transport "dlouhé desky" (standardní šířka) 50 x 80 mm² až 610 x 216 mm²
Dvojitý transport "dlouhé desky", "široké desky" 50 x 80 mm² až 610 x 242 mm²
Dvojitý transport v módu "jednoduchého transportu", "dlouhé
desky" (standardní šířka)
50 x 80 mm² až 610 x 380 mm²
Dvojitý transport v módu "jednoduchého transportu", "dlouhé
desky", "široké desky"
50 x 80 mm² až 610 x 430 mm²
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.9 Podpěrné magnetické kolíky
299
6.9 Podpěrné magnetické kolíky
Číslo výrobku 00119680-xx Podpěrné magnetické kolíky
Široké desky mají tendenci při osazování pružit, takže podle okolností nelze osazovat s požado-
vanou přesností. I silně prohnuté desky ovlivňují přesnost osazování. Umístěním podpěrných
magnetických kolíků na zvedací stůl lze tento problém snadno odstranit.
6

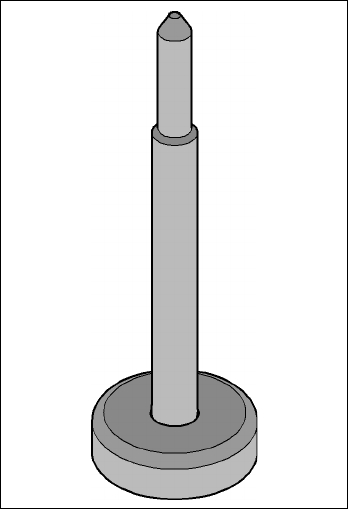

Obr. 6.9 - 1 Podpěrné magnetické kolíky
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.10 Krycí klapka podavačů Od verze software SR.605.xx Vydání 07/2008 CZ
300
6.10 Krycí klapka podavačů
Číslo výrobku 00119810-xx Krycí klapka podavačů, stanoviště 1 a 2, D1
Číslo výrobku 00119811-xx Krycí klapka podavačů, stanoviště 2, D1
Číslo výrobku 00119812-xx Krycí klapka podavačů, stanoviště 1, D1
Číslo výrobku 00119854-xx Krycí klapka podavačů, stanoviště 1, D2
Číslo výrobku 00119855-xx Krycí klapka podavačů, stanoviště 1 a 2, D2
Číslo výrobku 00119856-xx Krycí klapka podavačů, stanoviště 2, D2
6
Krycí klapka podavačů se instaluje nad oblast podávání součástek. Má zabránit srážce hlavy s
nějakým vyčnívajícím přidržovačem podavače, který nebyl předtím správně zasunut. Mimoto
může krycí klapka podavačů zabránit tomu, aby se čelní strana podavačů dostala v důsledku
neodborného ovládání do pojezdové oblasti osazovací hlavy.
Mimoto zabraňuje havárii hlav při výměně vozíku součástek, pokud je osazovací hlava nad poda-
vači. Stůl součástek lze zvedat pomocí tlačítka teprve tehdy, když je osazovací hlava mimo poda-
vače a krycí klapka sklopena.
6

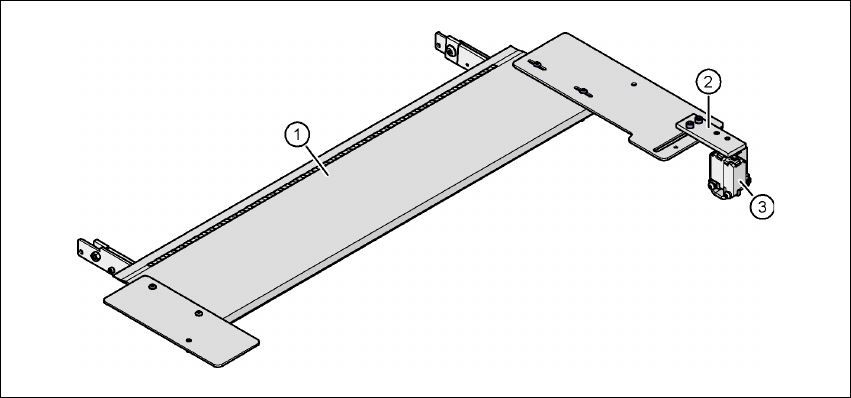

Obr. 6.10 - 1 Krycí klapka podavačů
(1) Krycí klapka podavačů
(2) Mechanické blokování
(3) Spínač v nouzovém stop okruhu
Spínač krycí klapky podavačů je zahrnut do bezpečnostního okruhu nouzového zastavení. Krycí
klapka podavačů musí být mechanicky zablokována. Přitom sepne spínač dosud otevřený okruh
nouzového zastavení.
