Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.11 Senzor součástek pro hlavu C&P12
301
6.11 Senzor součástek pro hlavu C&P12
Číslo výrobku 00118021-xx Senzor součástek pro 12-ti segmentovou hlavu C&P
6

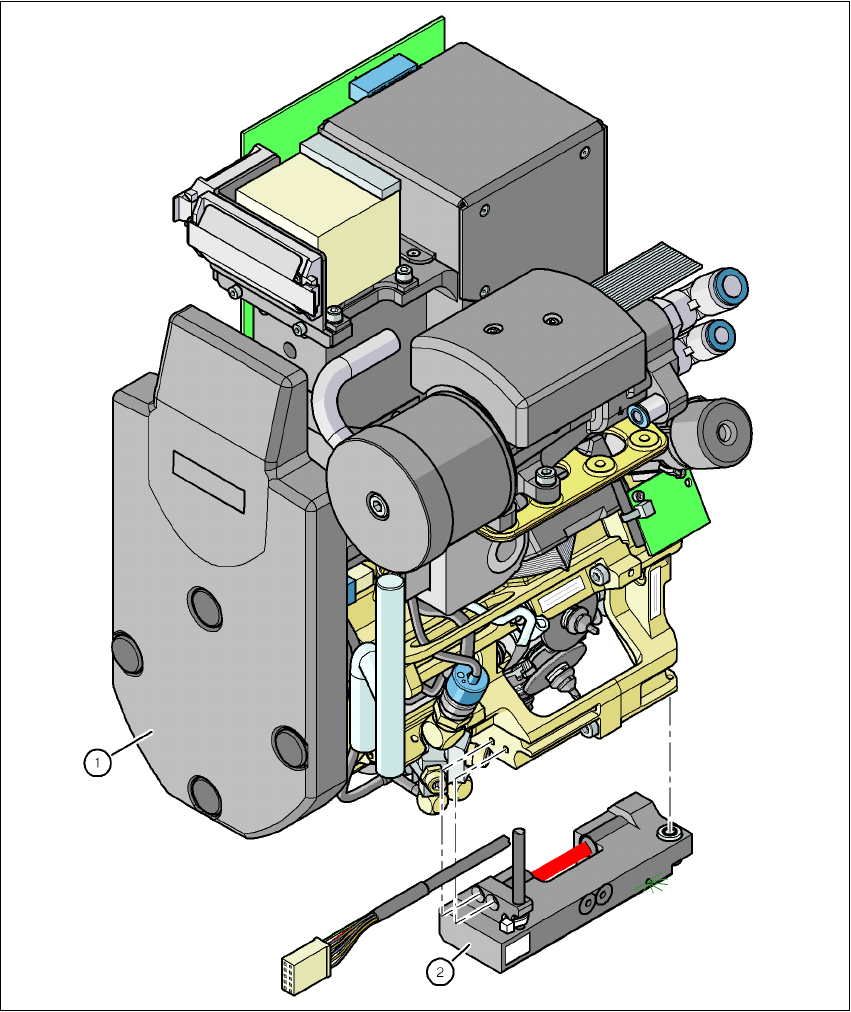

Obr. 6.11 - 1 12-ti segmentová hlava Collect&Place se senzorem součástek
(1) 12-ti segmentová hlava Collect&Place
(2) Senzor součástek
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.11 Senzor součástek pro hlavu C&P12 Od verze software SR.605.xx Vydání 07/2008 CZ
302
6.11.1 Popis
Senzor součástek je upevněn na spodní straně tělesa 12-ti segmentové hlavy Collect&Place (viz
obr. 6.11 - 1
, strana 301). Skenuje obrys součástky a kontroluje, zda se element na pipetě nachá-
zí. Zároveň se určuje výška součástky. Z těchto dat je možné zjistit, zda je součástka zachycena
na pipetě v normální poloze nebo na výšku. Je možná kontrola výšky pro součástky o výšce
0,1 mm až 4 mm. U větších součástek se kontroluje pouze přítomnost součástky na pipetě.
Senzor součástek se konfiguruje na počítači SIPLACE Pro v editoru tvaru tělesa.
Pomocí senzoru součástek lze skenovat všechny pipety včetně speciálních.
6.11.2 Podmínky měření
Pro získání platného měření musí být splněny následující dvě podmínky:
– Prázdná špička pipety se musí při kalibračním procesu potkat se světelným paprskem.
–Špička pipety se součástkou se musí nacházet uvnitř světelného paprsku.
– Minimální délka pipety 13 mm.
– Délka pipety + výška součástky + tolerance < 17 mm
S ohledem na tyto podmínky měření lze určit přítomnost nebo nepřítomnost součástky nebo výš-
ku součástky. Minimální výšková diference je 100 m.
6

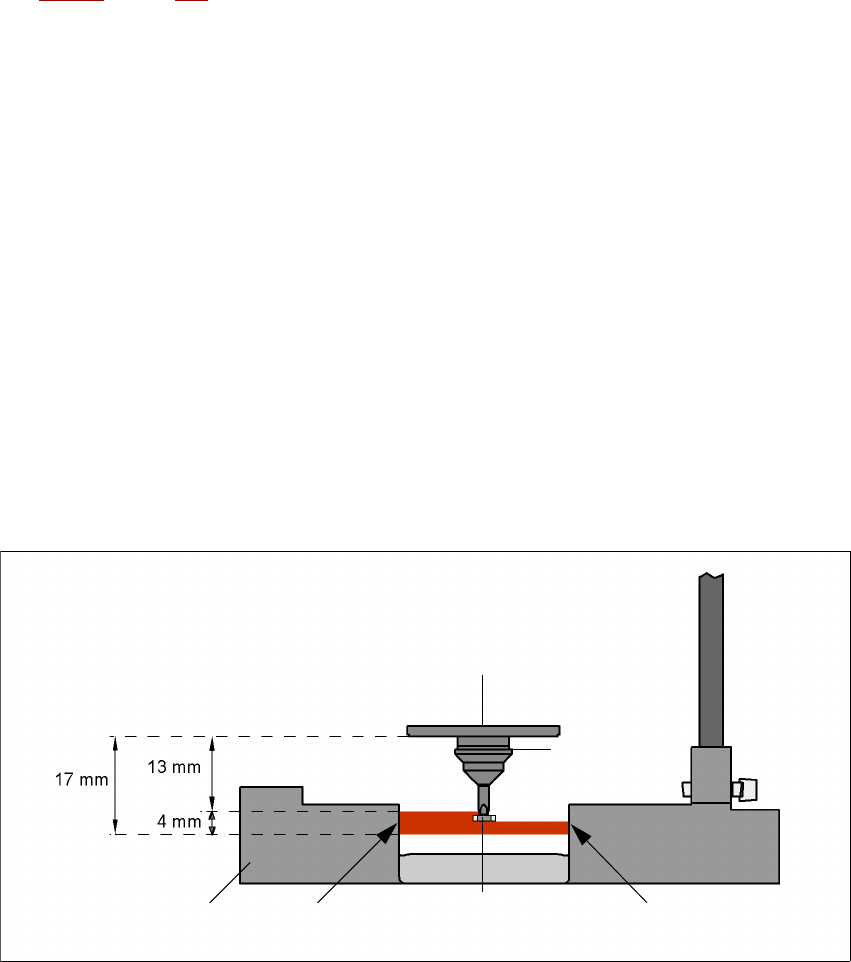

Obr. 6.11 - 2 Senzor součástek, princip funkce
Inkrementální kotouč
Konstrukční
součástka
Pipeta
IČ-LED FototransistorPříčný řez senzorem
součástek
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.11 Senzor součástek pro hlavu C&P12
303
POKYN 6
Při osazování součástek 0201 pomocí pipety 906 je senzor součástek nutný, protože nelze pro-
vést měření vakua. 6
I při osazování jiných malých součástek jako 0402 nebo 0603 může použití senzoru součástek
zlepšit hodnotu dpm. Při výběru senzoru součástek v seznamu forem myslete na to, že součástka
může být osazována také jen na strojích, které jsou senzorem součástek vybaveny.
Chcete-li kontrolovat součástky senzorem součástek, musí být konfigurován v lince. Potom se
nabízí následující alternativy:
Nová výstroj Optimalizace výstroje automaticky přiřadí součástkám senzor sou-
částek, pokud je nainstalován.
Stará výstroj Pro součástky, které mají být senzorem součástek kontrolovány, se
zadá nové číslo tvaru pouzdra.
Centrální datové řízení Nejsou-li v lince všechny automaty vybaveny senzorem součástek,
je každé součástce, která má být senzorem součástek kontrolována,
přiděleno nové číslo tvaru pouzdra.
POKYN 6
– Senzor součástek smí montovat a připojovat pouze servisní technici ASM Assembly Systems
GmbH & Co. KG.
– Po montáži senzoru součástek rekalibrujte 12-ti segmentovou hlavu C&P pomocí programu
SITEST.
