Návod k obsluze SIPLACE D1/D2 6 Rozší ř ení stanice Od verze software SR.605.xx Vydání 07/2008 CZ 6.13 Sada 01005 305 6.13 Sada 01005 Č íslo výrobku 001 19920-xx Sada 01005 pro D4/D2/D1 Automaty SIPLACE D1 a D2 jsou již …
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.12 Kamera součástek s vysokým rozlišením C&P, typ 29, 27 x 27, digitální Od verze software SR.605.xx Vydání 07/2008 CZ
304
6.12 Kamera součástek s vysokým rozlišením C&P, typ 29,
27x27, digitální
Číslo materiálu 00119779-xx Kamera s vysokým rozlišením, C&P12, digitální, typ 29
6.12.1 Konstrukce
6

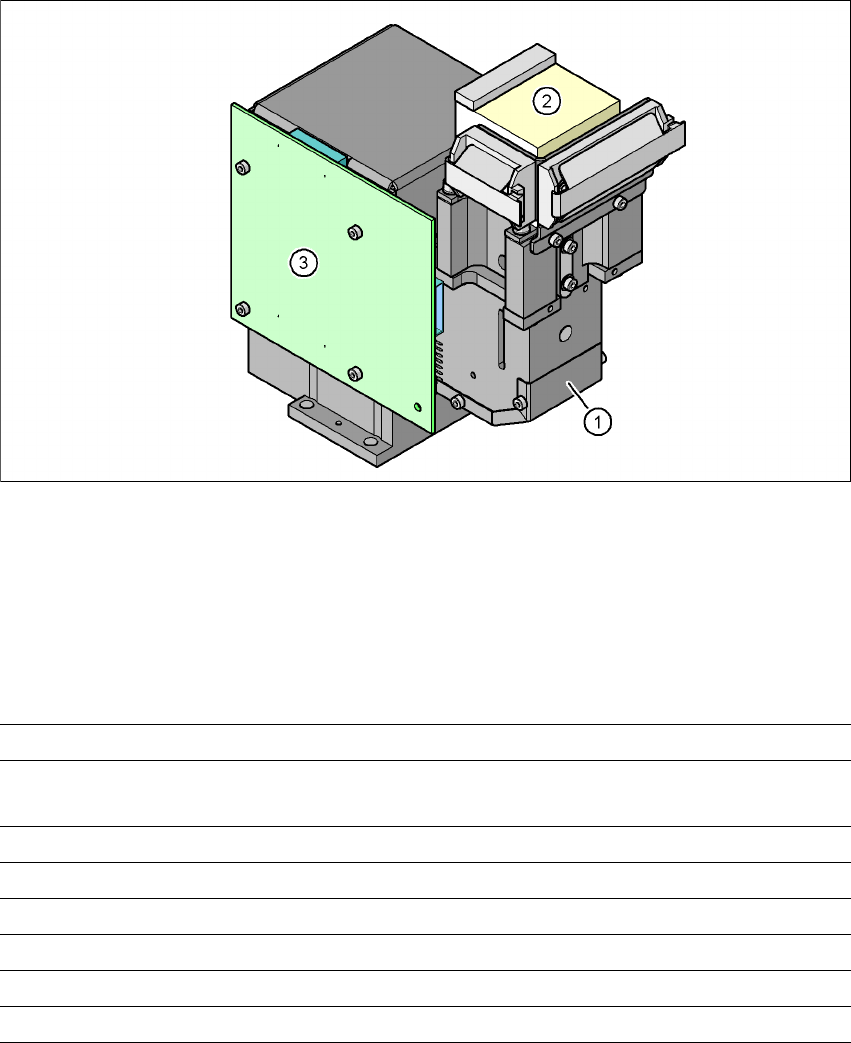

Obr. 6.12 - 1 Kamera součástek C&P, typ 29, 27 x 27, digitální
(1) Optika kamery součástek a osvětlení
(2) Zesilovač kamery
(3) Řízení osvětlení
6.12.2 Technická data
6
Rozměr součástek 0,3 x 0,3 mm² až 18,7 x 18,7 mm²
Spektrum součástek 0201 až 27 x 27 mm²
PLCC, SO, QFP, TSDP, SOT, MELF, CHIP, IC, BGA
Min. odstup nožiček 0,3 mm
Min. šířka nožiček 0,15 mm
Min. odstup pájecích bodů 0,25 mm
Min. průměr pájecích bodů 0,14 mm
Zorné pole 32 x 32 mm²
Druh osvětlení Čelní osvětlení (5 volně programovaných rovin)
Návod k obsluze SIPLACE D1/D2 6 Rozšíření stanice
Od verze software SR.605.xx Vydání 07/2008 CZ 6.13 Sada 01005
305
6.13 Sada 01005
Číslo výrobku 00119920-xx Sada 01005 pro D4/D2/D1
Automaty SIPLACE D1 a D2 jsou již připraveny k osazování součástek od velikosti 01005. Pro
osazování součástek od 01005 je potřebné pouze vybavení 12-ti segmentové hlavy Col-
lect&Place. Sada pro dovybavení hlavy obsahuje následující díly:
– Kamera součástek, C&P, typ 38, 16 x 16, digitální Číslo výrobku 03051870-xx, 1 kus
– 12-ka pinola kompl., 270°-dělení Číslo výrobku 03054107-xx, 3 kusy
– Pipeta, typ 905 ESD, 1 x 0,15 Číslo výrobku 03057320-xx, 12 kusů
– Návod na montáž sady 01005 pro D4/D2/D1
německy a anglicky Číslo výrobku 00195398-xx, 1 kus
6.14 Sada 0201
Číslo výrobku 00119720-xx 0201-sada pro C&P12, série X/D
Pro zpracování součástek 0201 pomocí 12-ti segmentové hlavy Collect&Place nabízíme sadu
0201. Obsahuje:
– Kamera součástek C&P (typ 29), digitální Číslo výrobku 00119779, 1 kus
– Senzor součástek pro 12-ti segmentovou hlavu C&P Číslo výrobku 00118021, 1 kus
– Pipeta, typ 706/906 Vectra Keramik Číslo výrobku 00345031, 12 kusů
6.15 Konfigurace automatu D1 s jednou hlavou
Pro konfiguraci automatu SIPLACE D1 s jen jednou osazovací hlavou nabízíme následující roz-
šířující sady:
Číslo výrobku 00119862-xx Rozšiřující sada P&P pro D1 single
Číslo výrobku 00119863-xx Rozšiřující sada C&P6 pro D1 single
Číslo výrobku 00119864-xx Rozšiřující sada C&P12 pro D1 single
Rozšiřující sady obsahují servozesilovač pro osy hlav a sada kabelů.
6 Rozšíření stanice Návod k obsluze SIPLACE D1/D2
6.16 Koplanární laserový modul Od verze software SR.605.xx Vydání 07/2008 CZ
306
6.16 Koplanární laserový modul
Číslo výrobku 00119819-xx Koplanární modul D1
6.16.1 Bezpečnostní pokyny
6.16.1.1 Bezpečnostní pokyny k senzoru koplanárního modulu
Senzor pracuje s polovodičovým laserem s vlnovou délkou 670 nm (viditelné/červené).
Maximální optický výstupní výkon 1 mW.
Senzor je zařazen mezi lasery třídy 2.
–Při provozu senzoru dbejte bezpodmínečně příslušných předpisů podle VDE 0837 o "Bez-
pečnost záření laserových zařízení" a v Německu platných bezpečnostních předpisů "Lase-
rové záření" (BGV B2).
–Kromě toho dodržujte bezpečnostní předpisy Vaší země!
Na přední a zadní stěně tělesa senzoru jsou umístěny následující štítky s pokyny:
6
Obr. 6.16 - 1 Označení laser třídy 2 pro senzor
Funkce laseru je indikována LED diodou (viz odstavec 6.16.6).
Přes nízký výkon laseru je třeba bezpodmínečně vyloučit přímý pohled do laserového paprsku.
Vzhledem k viditelnému paprsku zlepšuje ochranu očí i přirozený reflex k zavření víček očí.
VÝSTRAHA 6
Těleso optického senzoru smí otevřít pouze autorizovaný personál.
Pro opravy a servis musí být senzory zaslány v každém případě firmě ASM Assembly Systems
GmbH & Co. KG.
LASEROVÉ ZÁŘENÍ
NEDÍVEJTE SE DO PAPRSKU
LASER TŘÍDY 2
