2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2

2.1 Bezpečnostní pokyny Od verze software SR.605.xx Vydání 07/2008 CZ

2.1.4 Bezpečnostní pokyny k modulům s laserem

Pro komponenty, které spadají do klasifikace laserů zaniká povolení k provozu, pokud

– je znatelné mechanické poškození modulu nebo

– byla provedena manipulace s mechanickou nebo elektrickou částí modulu.

Poškozený nebo chybějící nátěr na šroubech komponentů laseru (například krycí plechy,

upevňovací díly, nastavovací potenciometry) se již považuje za manipulaci.

– Jen servisní technici firmy ASM Assembly Systems GmbH & Co. KG resp. u firmy ASM

Assembly Systems školení servisní technici provozovatele smí vyměňovat.

– Opravy laserového modulu smí být prováděny výlučně v závodě u firmy ASM Assembly

Systems GmbH & Co. KG.

2.1.5 Bezpečnostní pokyny k permanentním magnetům

U lineárních motorů osy Y jsou použity silné permanentní magnety.

ŽIVOTU NEBEZPEČNO

UVNITŘ AUTOMATU JSOU SILNÉ PERMANENTNÍ MAGNETY 2

Osoby s pasivními nebo aktivními implantáty jako kardiostimulátory, defibrilátory, inzulinovými

čerpadly atd. jsou při otevřených ochranných krytech vystaveny uvnitř automatu ohrožení života!

VÝSTRAHA

NEBEZPEČÍ ZMÁČKNUTÍ 2

Existuje nebezpečí zmáčknutí pro osoby s pasivními kovovými implantáty (např. desky, šrouby

atd.).

→ Nesahejte do stroje při otevřených ochranných krytech a nenahýbejte se přes otevřený stroj.

→ Do nebezpečné oblasti nenoste žádné kovové předměty.

POZOR SILNÉ MAGNETICKÉ POLE PERMANENTNÍHO MAGNETU 2

Silné magnetické pole znamená nebezpečí zničení dat na datových nosičích nebo šekových kar-

tách.

Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce

Od verze software SR.605.xx Vydání 07/2008 CZ 2.1 Bezpečnostní pokyny

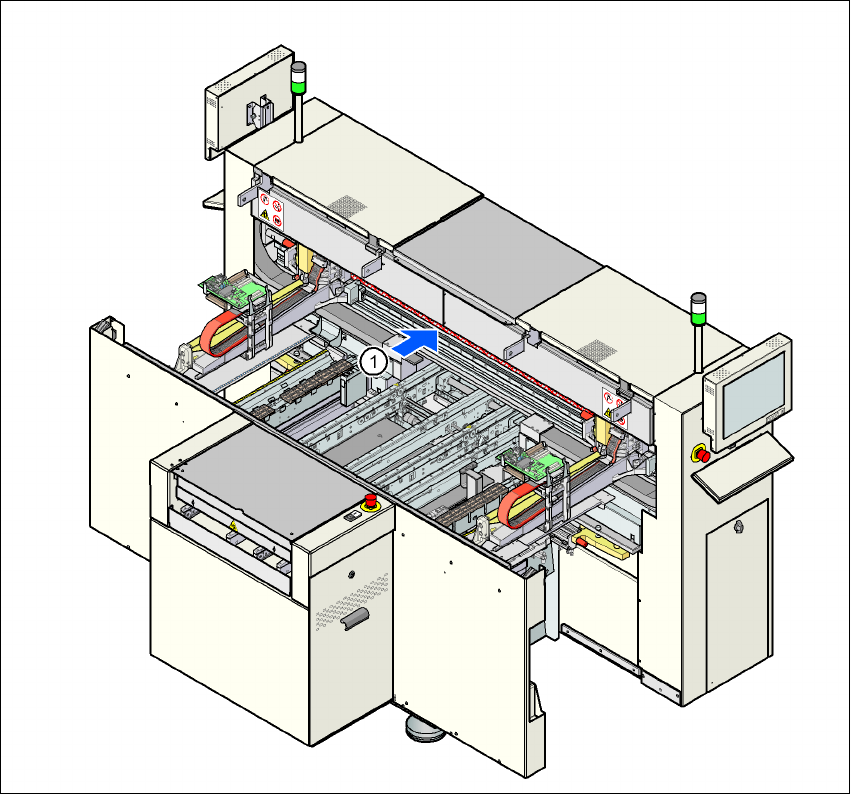

Obr. 2.1 - 1 Poloha permanentních magnetů lineárních pohonů

(1) Permanentní magnety pro lineární motory osy Y

Při práci na permanentních magnetech dbejte prosím následujících pokynů:

→ Osobám s aktivním implantáty (např. kardiostimulátory) nebo s jinými feromagnetickými pro-

tézami je důrazně zakázáno pracovat na těchto zařízeních nebo se k nim přiblížit. Od lineár-

ního motoru udržujte bezpečný odstup!

→ Vzhledem ke značným magnetickým silám v přímé blízkosti magnetické dráhy a pohyblivých

primárních dílů je třeba dodržovat zvláštní bezpečnostní opatření. Těžké nebo široké objekty

z oceli nebo železa se nesmí dávat manuálně do blízkosti magnetické dráhy. Protože nejsou

magnetické síly viditelné, je jejich účinek v blízkosti magnetické dráhy zpravidla podceňován.

Magnetická síla může začít působit náhle. Může u feromagnetických objektů (z oceli nebo

železa) podobné velikosti jako magnetická dráha narůst v blízkosti dráhy až na několik tisíc

Newtonů.

2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2

2.1 Bezpečnostní pokyny Od verze software SR.605.xx Vydání 07/2008 CZ

→ Při práci u magnetické dráhy noste vždy přiměřený pracovní a ochranný oděv (např. rukavice,

boty, atd.).

→ Provádět montážní práce a jiné úlohy při výměně magnetické dráhy je povoleno výhradně

odpovídajícím způsobem zaškoleným ASM AS technikům.

→ Pro nouzové případy si připravte vždy nejméně dva klíny (asi 10° až 15°) z pevného nemag-

netického materiálu (např. hliníku) a nemagnetické kladivo (asi 2 až 3 kg). Tyto nástroje se

použijí v nouzovém případě pro uvolnění dílů přitažených k magnetické dráze a uvolnění

eventuálně přimáčklých údů (prst, ruka, noha). Nikdy nepokládejte cívku motoru se železným

jádrem přímo na magnetickou dráhu.

→ Elektronické a měřící přístroje mohou být poškozeny nebo zničeny silným magnetickým

polem. Nepokládejte žádné přístroje obsahující magnetické díly do blízkosti počítačů, moni-

torů nebo magnetických nosičů dat (např. harddisky, kreditní karty, magnetofonové a video

pásky atd.)

→ Udržujte mezi jednotlivými magnetickými drahami resp. mezi magnetickou dráhou a jinými

magnetickými plochami odstup minimálně 45 cm.
