Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky
41
2.2 Výstražné štítky
2.2.1 Výstražné štítky na automatu
Výstražné štítky jsou vyrobeny z měkké PVC fólie, odolné vůči otěru, stálé na světle a odolné vodě
a povětrnostním vlivům. Provedení výstražných štítků odpovídá pokynům z ISO 3864-2 a ANSI
Z535.4.
2

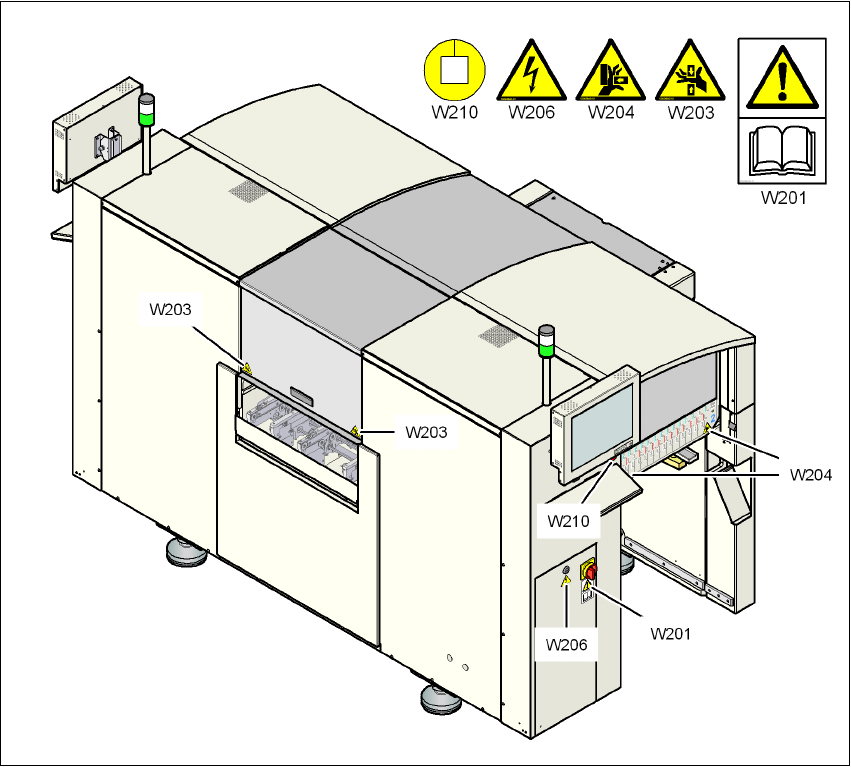

Obr. 2.2 - 1 Výstražné štítky W201, W203, W204, W206 a W210 na automatech D1/D2 - díl 1
2
Poz. W201, č. výrobku 03009338-01
Poz. W203, č. výrobku 03009342-01
Poz. W204, č. výrobku 03009343-01
Poz. W206, č. výrobku 03009345-01
Poz. W210, č. výrobku 03009350-01
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.2 Výstražné štítky Od verze software SR.605.xx Vydání 07/2008 CZ
42
2

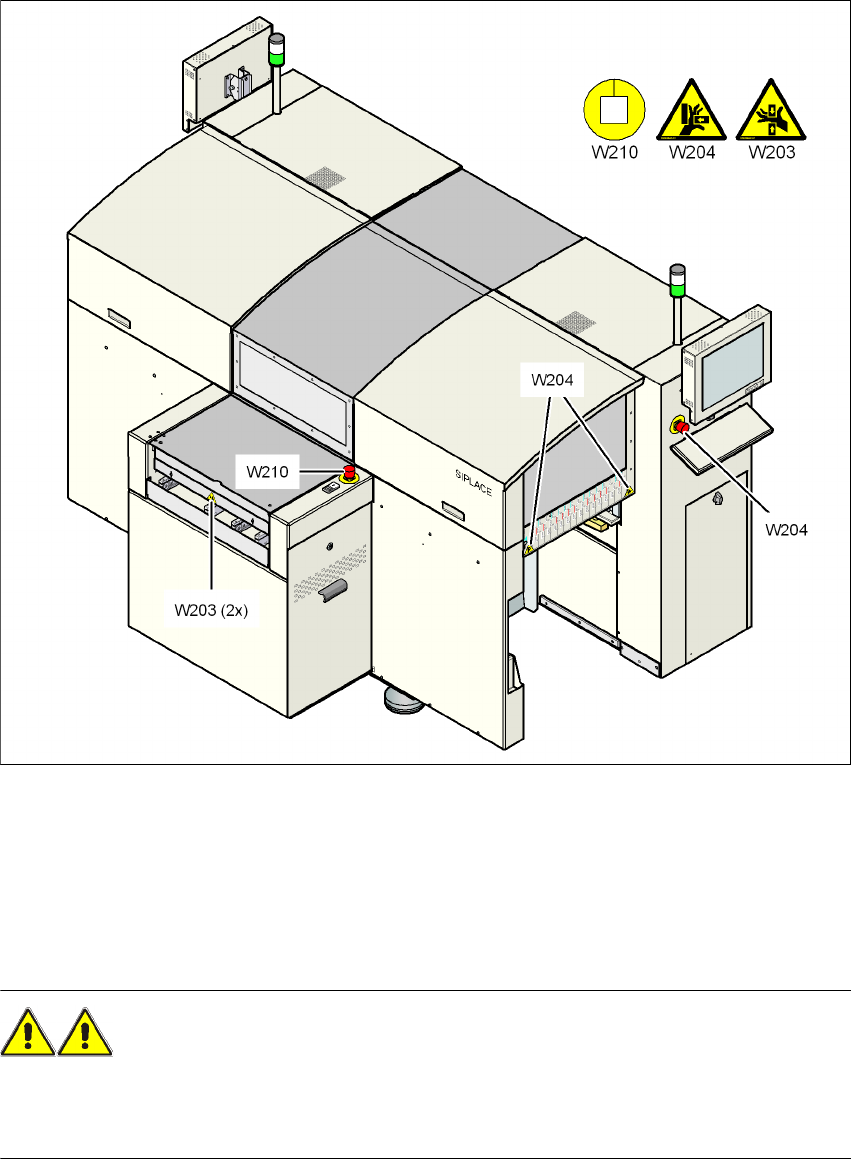

Obr. 2.2 - 2 Výstražné štítky W203, W204 a W210 na automatu - díl 2
Poz. W203, č. výrobku 03009342-01
Poz. W204, č. výrobku 03009343-01
Poz. W210, číslo výrobku 03009350-01
VÝSTRAHA 2
→ Výstražné štítky nečistěte ostrými čistícími prostředky nebo ředidly.
→ Chybějící, poškozené nebo nečitelné výstražné štítky vždy nahraďte.
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky
43
2.2.1.1 Výstražný štítek W201
2
Poz. W201 na obr. 2.2 - 1, strana 41 (počet na automat : 1)
2.2.1.2 Výstražný štítek W203
2
Poz. W203 na obr. 2.2 - 1, strana 41 a 2.2 - 2, strana 42 (počet na automat : 4)
2.2.1.3 Výstražný štítek W204
2
Poz. W204 na obr. 2.2 - 1, strana 41 a 2.2 - 2, strana 42 (počet na automat : 4)
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
2
BEZPEČNÝ PROVOZ STROJE
Předpokladem pro bezpečný provoz stroje je znalost a
dodržování návodu k obsluze a bezpečnostních pokynů.
2
2
2
NEBEZPEČÍ ZMÁČKNUTÍ!
Sahání do stroje může vést ke zranění rukou.
Nesahat do stroje za provozu
2
2
2
NEBEZPEČÍ ZMÁČKNUTÍ!
Sahání do stroje může vést ke zranění rukou.
Nesahat do stroje za provozu
