Návod k obsluze SIPLACE D1/D2 2 Bezpe č nost práce Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky 45 2.2.2 Výstražné štítky lineárních pohon ů Obr . 2.2 - 3 Výstražný štítek W202 pro lineá rní pohony …
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.2 Výstražné štítky Od verze software SR.605.xx Vydání 07/2008 CZ
44
2.2.1.4 Výstražný štítek W206
2
Poz. W206 na obr. 2.2 - 1, strana 41, číslo výrobku 03009345-01 (počet na automat: 1)
2.2.1.5 Výstražný štítek W210
2
Poz. W210 na obr. 2.2 - 1, strana 41 a 2.2 - 2, strana 42, číslo výrobku 03009350-01
(počet na automat: 3)
NEBEZPEČNÁ NAPĚTÍ!
Označené díly jsou i při vypnutém stroji pod síťovým napětím.
Před servisními pracemi oddělit stroj od sítě
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
2
2
2
2
2
2
Výstražný štítek na nouzovém stop tlačítku
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky
45
2.2.2 Výstražné štítky lineárních pohonů

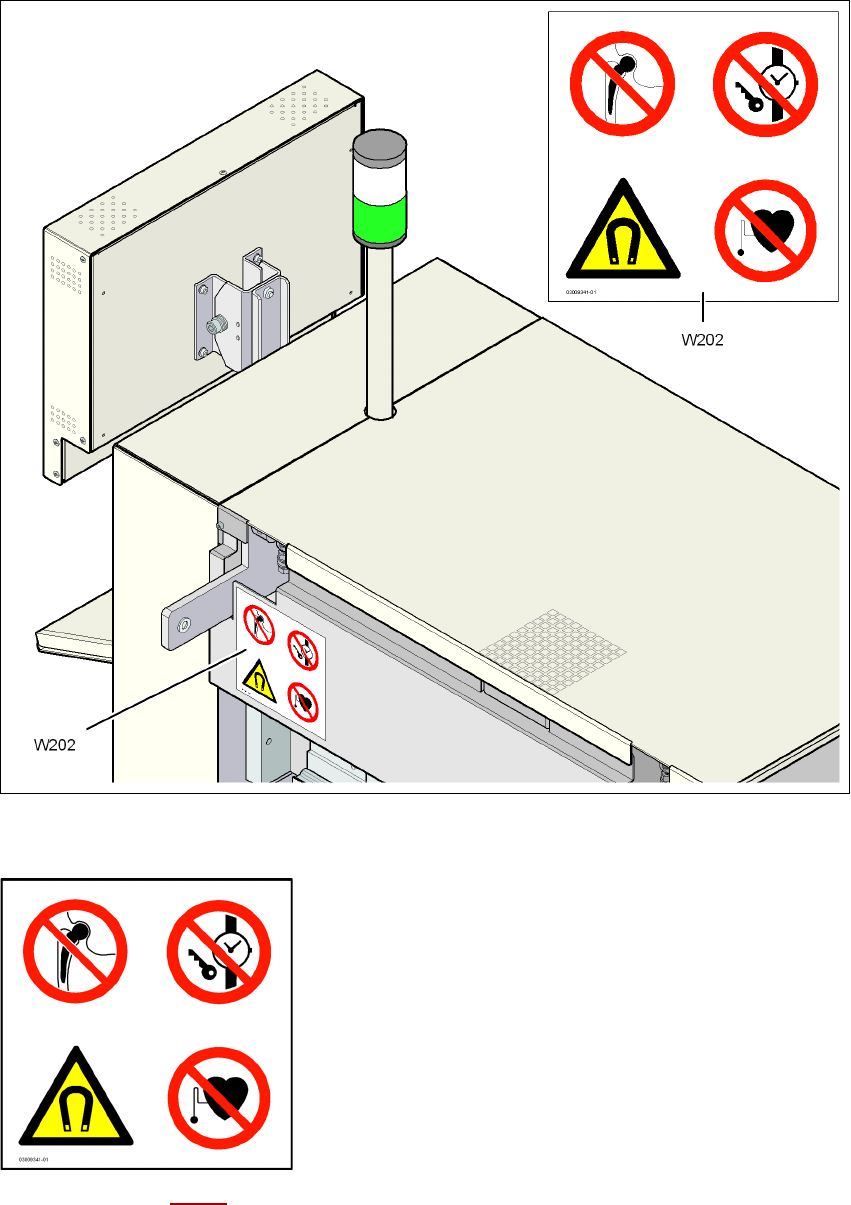

Obr. 2.2 - 3 Výstražný štítek W202 pro lineární pohony Y
Poz. W202, číslo výrobku 03009341-01
2
Poz. W202 na obr. 2.2 - 3, číslo výrobku 03009341-01 (počet na automat: 4)
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.2 Výstražné štítky Od verze software SR.605.xx Vydání 07/2008 CZ
46
VÝSTRAHA 2
Silné magnetické pole permanentního magnetu uvnitř automatu!
NEBEZPEČÍ 2
Životu nebezpečno pro osoby s aktivními implantáty (např. kardiostimulátor, inzulínové čerpadlo,
defibrilátory).
2
VÝSTRAHA
Nebezpečí zmáčknutí pro osoby s pasivními kovovými implantáty (např. desky, šrouby).
Při otevřených ochranných krytech nesahat do stroje ani se do něj nenaklánět.
Do nebezpečné oblasti nepřinášet žádné kovové předměty.
2.2.3 Výstražné štítky na řezačce pásů a na skluzu pro odpadní pásy
2
Poz. W205 na obr. 2.2 - 5 a 2.2 - 4, číslo výrobku 03009344-01
VÝSTRAHA 2
Pokud chcete provádět práce na přístroji na řezání pásů, oddělte automat od elektrické sítě a od
napájení tlakovým vzduchem.
Počkejte tak dlouho až provozní tlak klesne na 0 MPa.
Při práci na přístroji pro stříhání pásu noste pevné rukavice.
2
2
2
2
2
2
2
2
NEBEZPEČÍ POŘEZÁNÍ!
I při vypnutém stroji trvá nebezpečí pořezání
