00195747-01_UM_D1_D2_SR605_CZ - 第47页
Návod k obsluze SIPLACE D1/D2 2 Bezpe č nost práce Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky 47 2.2.3.1 Výstražný štítek W205 na p ř í č ném nosníku pod p ř ístrojem na ř ezání pás ů 2 Obr . 2.2 …
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.2 Výstražné štítky Od verze software SR.605.xx Vydání 07/2008 CZ
46
VÝSTRAHA 2
Silné magnetické pole permanentního magnetu uvnitř automatu!
NEBEZPEČÍ 2
Životu nebezpečno pro osoby s aktivními implantáty (např. kardiostimulátor, inzulínové čerpadlo,
defibrilátory).
2
VÝSTRAHA
Nebezpečí zmáčknutí pro osoby s pasivními kovovými implantáty (např. desky, šrouby).
Při otevřených ochranných krytech nesahat do stroje ani se do něj nenaklánět.
Do nebezpečné oblasti nepřinášet žádné kovové předměty.
2.2.3 Výstražné štítky na řezačce pásů a na skluzu pro odpadní pásy
2
Poz. W205 na obr. 2.2 - 5 a 2.2 - 4, číslo výrobku 03009344-01
VÝSTRAHA 2
Pokud chcete provádět práce na přístroji na řezání pásů, oddělte automat od elektrické sítě a od
napájení tlakovým vzduchem.
Počkejte tak dlouho až provozní tlak klesne na 0 MPa.
Při práci na přístroji pro stříhání pásu noste pevné rukavice.
2
2
2
2
2
2
2
2
NEBEZPEČÍ POŘEZÁNÍ!
I při vypnutém stroji trvá nebezpečí pořezání
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky
47
2.2.3.1 Výstražný štítek W205 na příčném nosníku pod přístrojem na řezání pásů
2

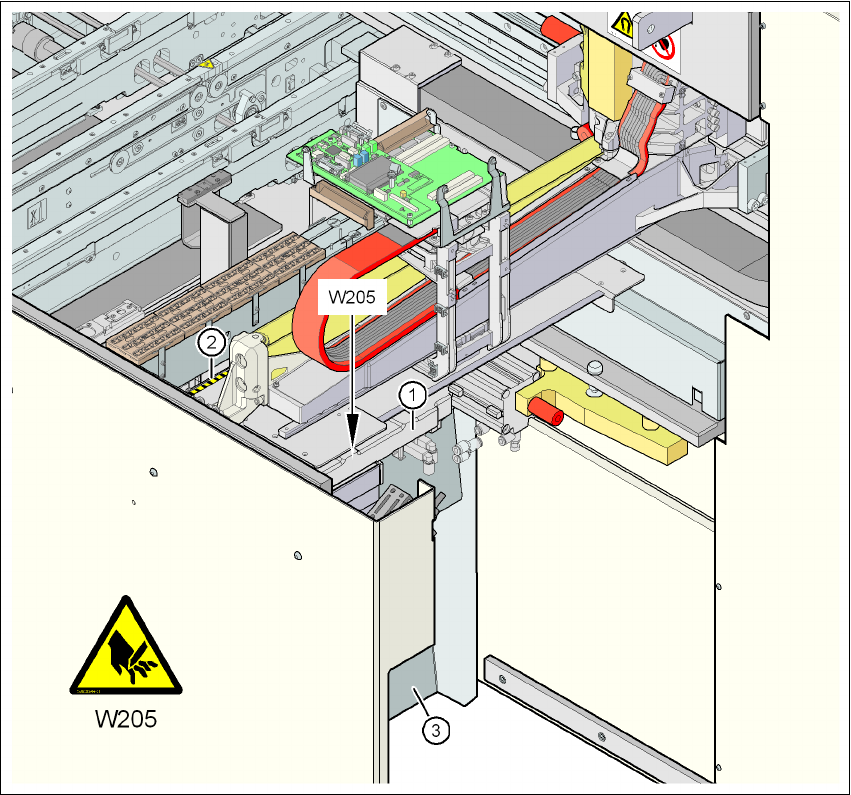

Obr. 2.2 - 4 Výstražný štítek W205 na příčném nosníku pod přístrojem na řezání pásů
(1) Zařízení na stříhání pásů
(2) Kanál pro vedení prázdných pásů
(3) Skluz pro odpadní pásy
Poz. W205, číslo výrobku 03009344-01 na příčném nosníku (počet na automat: 2)
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.2 Výstražné štítky Od verze software SR.605.xx Vydání 07/2008 CZ
48
2.2.3.2 Výstražný štítek W205 na skluzu pro odpadní pásy
2

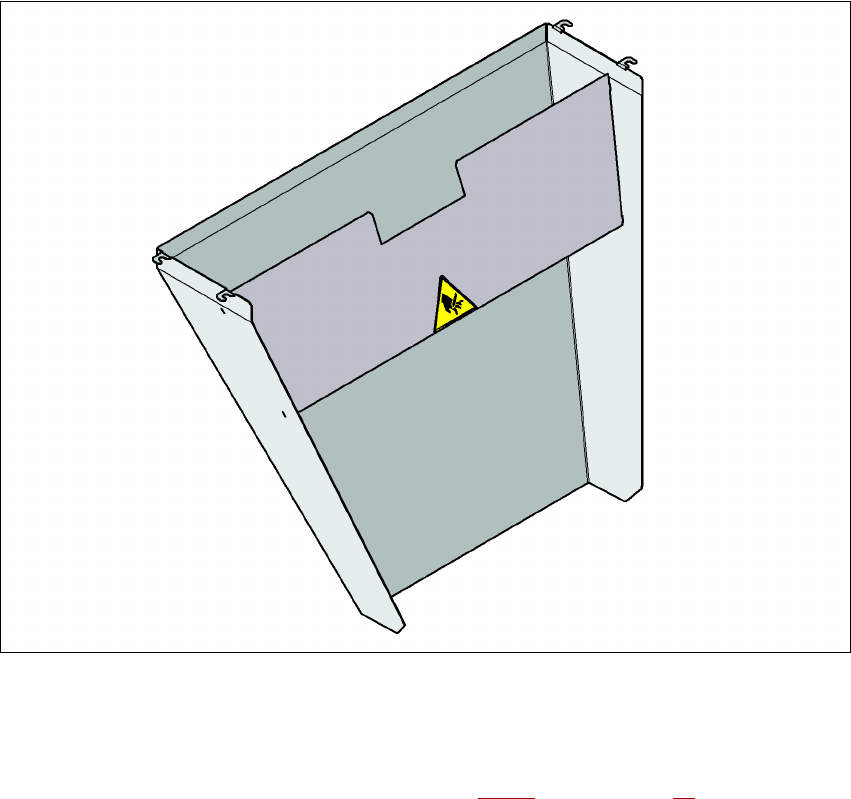

Obr. 2.2 - 5 Výstražný štítek W205 na skluzu pro odpadní pásy
Poz. W205, číslo výrobku 03009344-01 na skluzu pro odpadní pásy (počet na automat: 2)
Poloha skluzu pro odpadní pásy je zobrazena na obr. 2.2 - 4
, poz. 3, strana 47.
