Návod k obsluze SIPLACE D1/D2 2 Bezpe č nost práce Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky 49 2.2.3.3 Výstražné pásy na kanálu pro vedení prázdných pás ů 2 Obr . 2.2 - 6 Výstražné pásy na kanál…
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.2 Výstražné štítky Od verze software SR.605.xx Vydání 07/2008 CZ
48
2.2.3.2 Výstražný štítek W205 na skluzu pro odpadní pásy
2
Obr. 2.2 - 5 Výstražný štítek W205 na skluzu pro odpadní pásy
Poz. W205, číslo výrobku 03009344-01 na skluzu pro odpadní pásy (počet na automat: 2)
Poloha skluzu pro odpadní pásy je zobrazena na obr. 2.2 - 4
, poz. 3, strana 47.
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky
49
2.2.3.3 Výstražné pásy na kanálu pro vedení prázdných pásů
2
Obr. 2.2 - 6 Výstražné pásy na kanálu pro vedení prázdných pásů
Poloha kanálu pro vedení prázdných pásů je zobrazena na obr. 2.2 - 4, poz. 2, strana 47.
VÝSTRAHA 2
Nikdy nesahejte do otvoru kanálu pro vedení prázdných pásů.
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.2 Výstražné štítky Od verze software SR.605.xx Vydání 07/2008 CZ
50
2.2.4 Výstražné štítky na síťovém napájení
2
Poz. W206 na obr. 2.2 - 7, číslo výrobku 03009345-01 (počet na automat: 2), poz. W a poz. W1

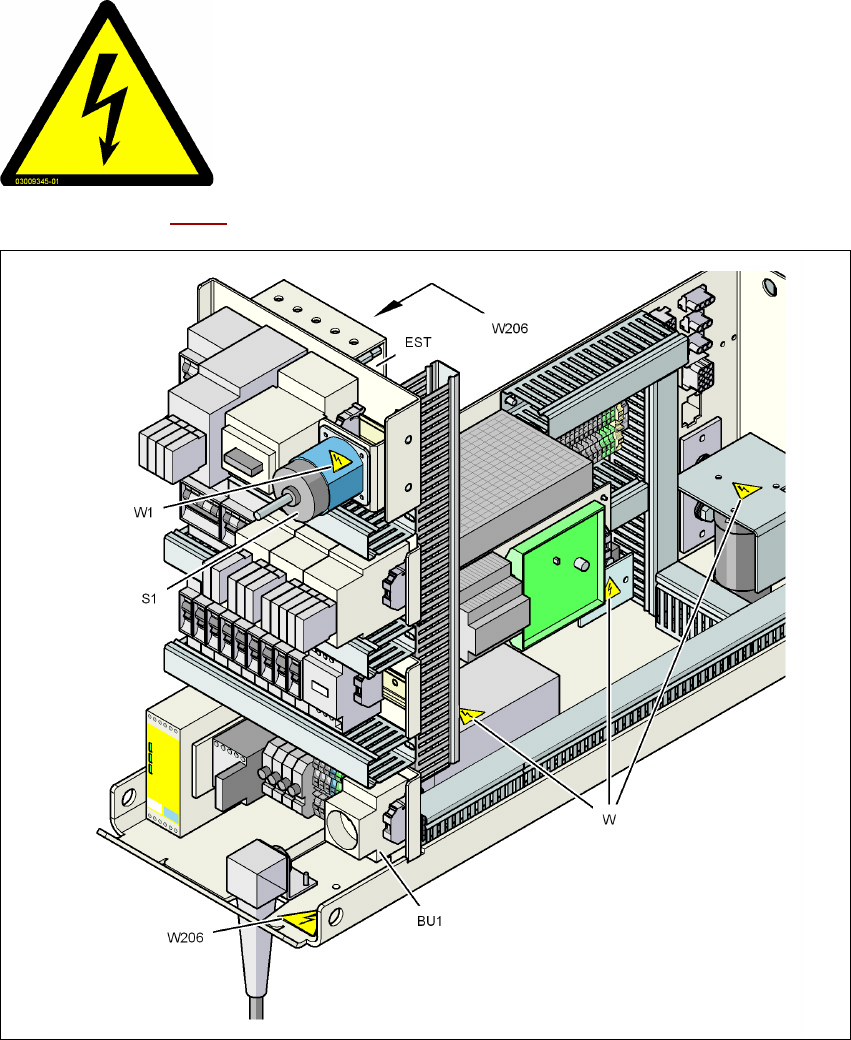

Obr. 2.2 - 7 Výstražný štítek W206, W a W1 na síťovém napájení
Poz. W206 Pod servisní zásuvkou BU1 a na krytu nad omezovačem proudu
při zapnutí (EST)
Poz. W Výstražný štítek na síťovém filtru a krytech usměrňovače a
elektrolytickém kondenzátoru
Poz. W1 Výstražný štítek na hlavním vypínači S1
NEBEZPEČNÁ NAPĚTÍ!
Označené díly jsou i při vypnutém stroji pod síťovým napětím.
Před servisními pracemi oddělit stroj od sítě
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
