00195747-01_UM_D1_D2_SR605_CZ - 第52页
2 Bezp e č nost práce Návo d k obsluze SIPLACE D1/D2 2.2 Výstražné štítky Od verze software SR.605.xx Vydání 07/2008 CZ 52 2.2.5 Výstražný štítek na osové jednotce 2 Poz. W207 na obr . 2.2 - 9 , č íslo výrobku 03009346-0…
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky
51
2.2.4.1 Výstražný štítek W na krytu nad síťovým napájením servozesilovače

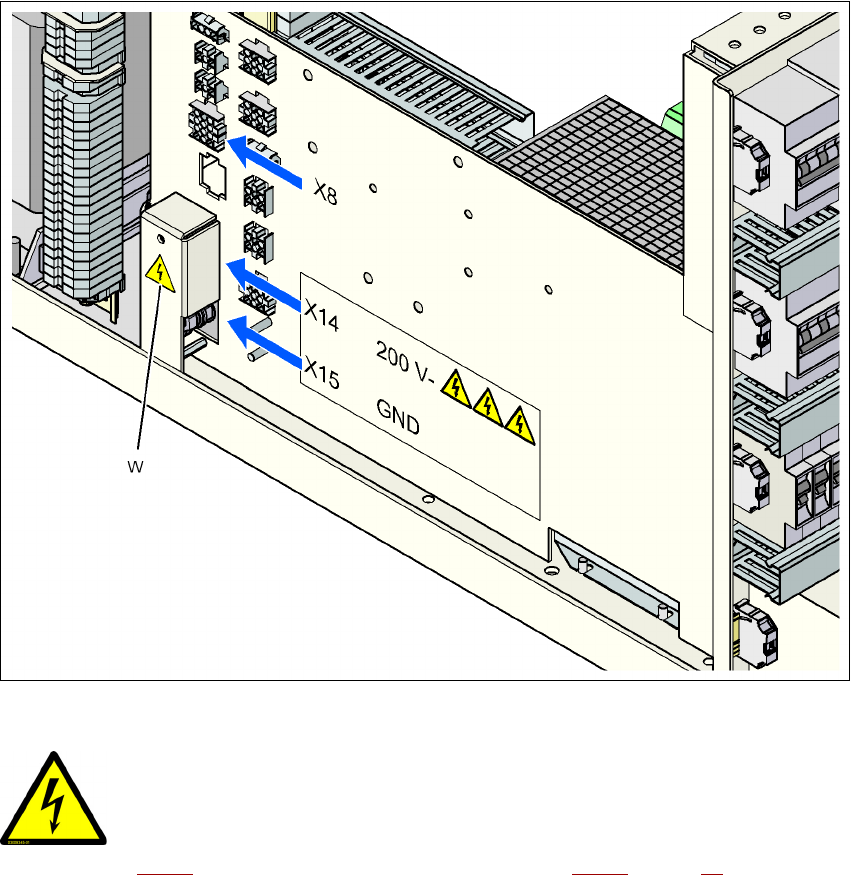

Obr. 2.2 - 8 Výstražný štítek W na krytu nad síťovým napájením servozesilovačů
2
Poz. W na obr. 2.2 - 8 (počet na síťové napájení: 4) viz také obr. 2.2 - 7, strana 50.
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.2 Výstražné štítky Od verze software SR.605.xx Vydání 07/2008 CZ
52
2.2.5 Výstražný štítek na osové jednotce
2
Poz. W207 na obr. 2.2 - 9, číslo výrobku 03009346-01 (počet na automat: 1)
2
Obr. 2.2 - 9 Výstražný štítek W207 na kotouči Makrolon osové jednotky
Poz. W207, číslo výrobku 03009346-01
2
2
SÍŤOVÉ NAPĚTÍ!
Vypnout hlavní vypínač a počkat 30 sekund až se vybijí
kondenzátory.
Region NAFTA: RISK OF ELECTRIC SHOCK OR BURN!
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.2 Výstražné štítky
53
2.2.6 Výstražné štítky na transportu DPS
2
Poz. W208 "Laser třídy 2" na transportu DPS na obr. 2.2 - 10, číslo výrobku 03009347-01
(počet na automat: 2 pro dvojitý transport, 1 pro jednoduchý transport)
2
2
2
Obr. 2.2 - 10 Výstražný štítek W208 "Laser třídy 2" na transportu DPS
Poz. W208, číslo výrobku 03009347-01
2
2
Laserové záření!
Nedívejte se do paprsku!
Laser třídy 2
