2 Bezp e č nost práce Návo d k obsluze SIPLACE D1/D2 2.5 Bez pe č nostní pokyny k provozu automatu Od verze software SR.605.xx Vydání 07/2008 CZ 58 2.5 Bezpe č nostní pokyny k provozu automatu 2.5.1 Bezpe č nostní pokyny…
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.4 Bezpečnostní pokyny k transportu automatu
57
2.3.3 Laser třídy 2
Následující kamerové systémy jsou přiřazeny třídě laseru 2:
– Laserová světelná závora, oblast osazování 1 na transportu DPS
– Laserová světelná závora, oblast osazování 2 na transportu DPS
–Snímač čárového kódu desek
– Koplanární laserový modul
2
2.4 Bezpečnostní pokyny k transportu automatu
2
Pro transport automatu použijte vysokozdvižný vozík s následující specifikací:
Délka vidlic min. 1800 mm
Nosnost min. 3000 kg
Světlá šířka mezi vidlemi min. 350 mm 2
VÝSTRAHA
NEBEZPEČÍ PŘEVRŽENÍ 2
Pokud není dodržena požadovaná specifikace pro vysokozdvižný vozík, může se převrhnout
vozík i s automatem.
Transport automatu je popsán v kapitole 4, odstavec 4.1, strana 185.
2
Laserové záření
Nedívejte se do paprsku!
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.5 Bezpečnostní pokyny k provozu automatu Od verze software SR.605.xx Vydání 07/2008 CZ
58
2.5 Bezpečnostní pokyny k provozu automatu
2.5.1 Bezpečnostní pokyny pro uzavírání ochranných krytů
Aby se vyloučilo jakékoliv nebezpečí zranění při uzavírání ochranných krytů na stroji, musí pro-
vozovatel trvat na tom, aby obsluha pracovala s ochrannými kryty podle následujícího návodu.
POZOR
NEBEZPEČÍ ROZDRCENÍ RUKOU
PŘI NEODBORNÉM UZAVÍRÁNÍ OCHRANNÝCH KRYTŮ 2
2
Obr. 2.5 - 1 Bezpečnostní pokyny pro uzavírání ochranných krytů
(1) Ochranné kryty
(2) Úchyty
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.5 Bezpečnostní pokyny k provozu automatu
59
→ Pro otevírání a zavírání ochranných krytů používejte zásadně tyto úchyty.
→ Při zavírání nesahejte do mezery mezi ochranným krytem a krytováním stroje.
→ Dbejte na to, aby se při zavírání poklopu nenacházela v oblasti pohybu poklopu jiná osoba.
2.5.2 Bezpečnostní pokyny pro montáž a demontáž vozíku KS
(konstrukčních součástek)
. 2

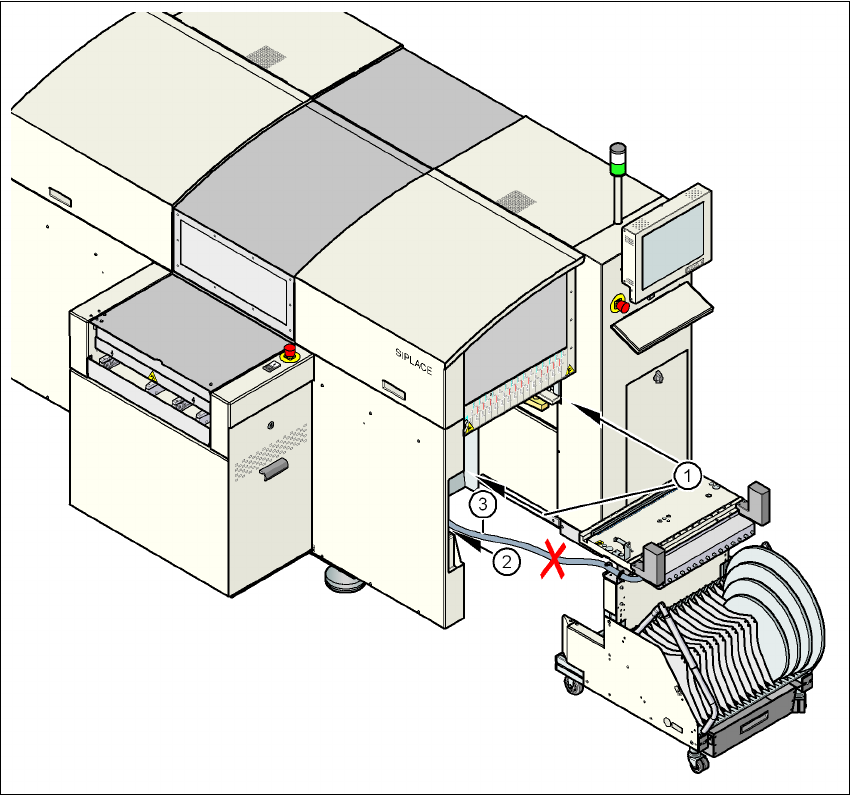

Obr. 2.5 - 2 Bezpečnostní pokyny pro vozík KS (konstrukčních součástek)
(1) Svislá štěrbina mezi stěnou automatu a vozíkem KS
(2) Připojovací konektor pro napájení vozíku KS
(3) Propojovací kabel pro elektrické a pneumatické napájení vozíku KS
