2.5.7 Bezpečnostní pokyny pro vytahování pipet u hlav Collect&Place
POZOR
NEBEZPEČÍ ZRANĚNÍ PRSTŮ ŠPIČATÝMI PIPETAMI 2
Nestahujte pipety v odebírací nebo osazovací pozici (poz. 2 a 4 na obr. 2.5 - 4).
Pokud stahujete pipety z pinole manuálně, postupujte následovně:
→ Nechte proběhnout takty pinol tak, aby se pinola, ze které chcete stáhnout pipetu, dostala do
odebírací polohy (poz. 1 a 3 na obr. 2.5 - 4
).
→ Zde stáhněte pipetu z pinoly.
2

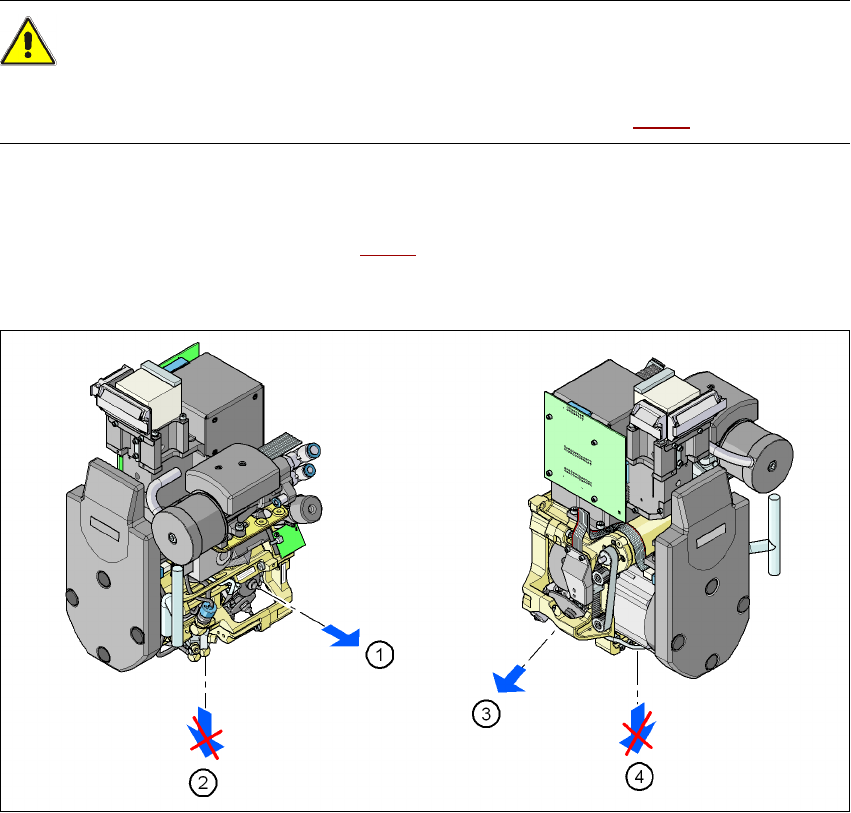

Obr. 2.5 - 4 Poloha pinoly při manuální výměně pipety
(1) Odebírací poloha pro pinoly a pipety, C&P12
(2) Vyzvedávací poloha a poloha osazování, C&P12
(3) Odebírací poloha pro pinoly a pipety, C&P6
(4) Vyzvedávací poloha a poloha osazování, C&P6
2.5.8 Pokyn k EGB bezpečnosti automatů
→ Používejte výhradně pipety, které jsou označeny jako vodivé. Jen tak splníte předpoklady pro
EGB bezpečnost automatů.
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.5 Bezpečnostní pokyny k provozu automatu Od verze software SR.605.xx Vydání 07/2008 CZ
64
2.5.9 Bezpečnostní pokyny pro manuální posunutí osy Z na hlavě P&P
POZOR
NEBEZPEČÍ ZMÁČKNUTÍ NA HLAVĚ P&P 2
V žádném případě nesmíte pohybovat osou Z dolů tak, že uchopíte za doraz vratné jednotky.
Velká síla pružiny válce znamená při rychlém vrácení dorazu nebezpečí zranění Vašich prstů. To
platí i pro vnitřní oblast hlavy P&P, když se vrací pístnice do své výchozí polohy.
2

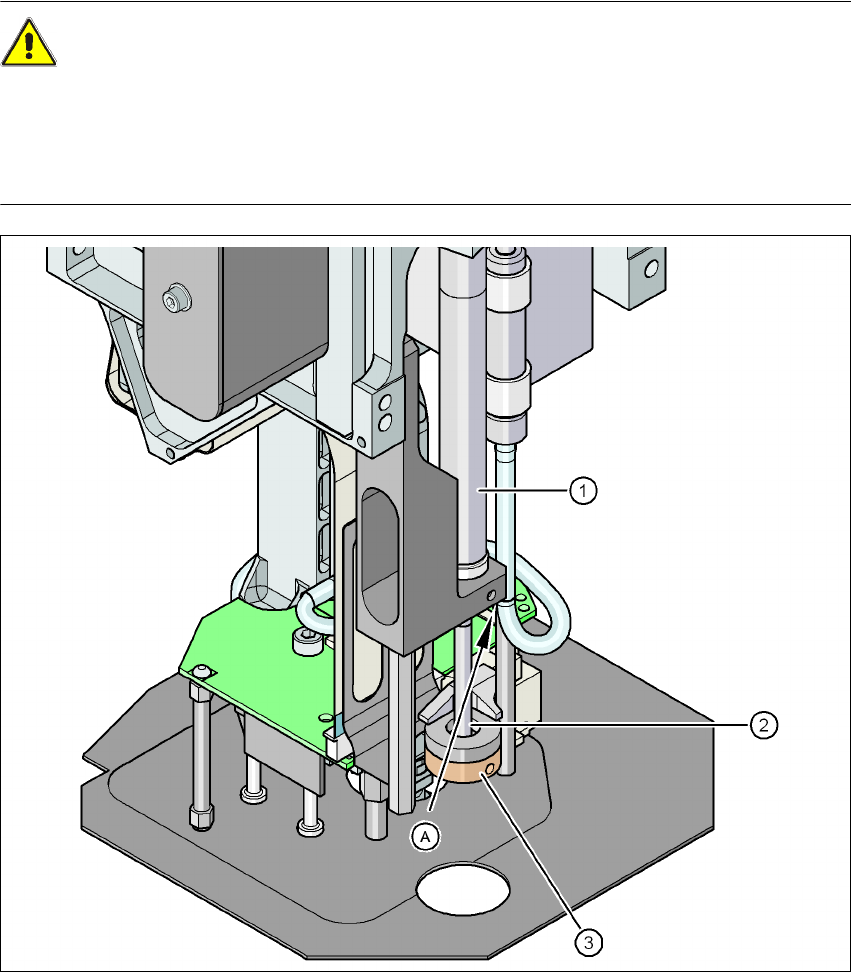

Obr. 2.5 - 5 Nebezpečí zmáčknutí vratnou jednotkou na hlavě P&P
(1) Vratná jednotka, pneumatický válec
(2) Pístnice
(3) Doraz vratné jednotky
(A) Místo zmáčknutí prstů
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.5 Bezpečnostní pokyny k provozu automatu
65
2.5.10 Bezpečnostní pokyny pro zařízení na stříhání pásů
2
Obr. 2.5 - 6 Bezpečnostní pokyny pro zařízení na stříhání pásů
VÝSTRAHA NEBEZPEČÍ POŘEZÁNÍ! 2
→ Nesahejte nikdy holou rukou shora do kanálu pro odvod prázdných pásů (poz. 1 na obr. 2.5
- 6), i když je automat vypnut.
→ Stejně tak nesahejte i při vypnutém automatu holou rukou do výstupního otvoru přístroje na
stříhání pásů (poz. 2 na obr. 2.5 - 6
) například pro vyjímání odpadových pásů.
→ Pokud chcete odstranit odpad z prázdných pásů, vypněte bezpodmínečně automat a oblék-
něte si velmi pevné rukavice, protože nosníky přístroje na stříhání pásů jsou ostré jako nůž.
