Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.5 Bezpečnostní pokyny k provozu automatu
65
2.5.10 Bezpečnostní pokyny pro zařízení na stříhání pásů
2
Obr. 2.5 - 6 Bezpečnostní pokyny pro zařízení na stříhání pásů
VÝSTRAHA NEBEZPEČÍ POŘEZÁNÍ! 2
→ Nesahejte nikdy holou rukou shora do kanálu pro odvod prázdných pásů (poz. 1 na obr. 2.5
- 6), i když je automat vypnut.
→ Stejně tak nesahejte i při vypnutém automatu holou rukou do výstupního otvoru přístroje na
stříhání pásů (poz. 2 na obr. 2.5 - 6
) například pro vyjímání odpadových pásů.
→ Pokud chcete odstranit odpad z prázdných pásů, vypněte bezpodmínečně automat a oblék-
něte si velmi pevné rukavice, protože nosníky přístroje na stříhání pásů jsou ostré jako nůž.
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.6 Bezpečnostní zařízení Od verze software SR.605.xx Vydání 07/2008 CZ
66
2.6 Bezpečnostní zařízení
2.6.1 Ochranné kryty
2

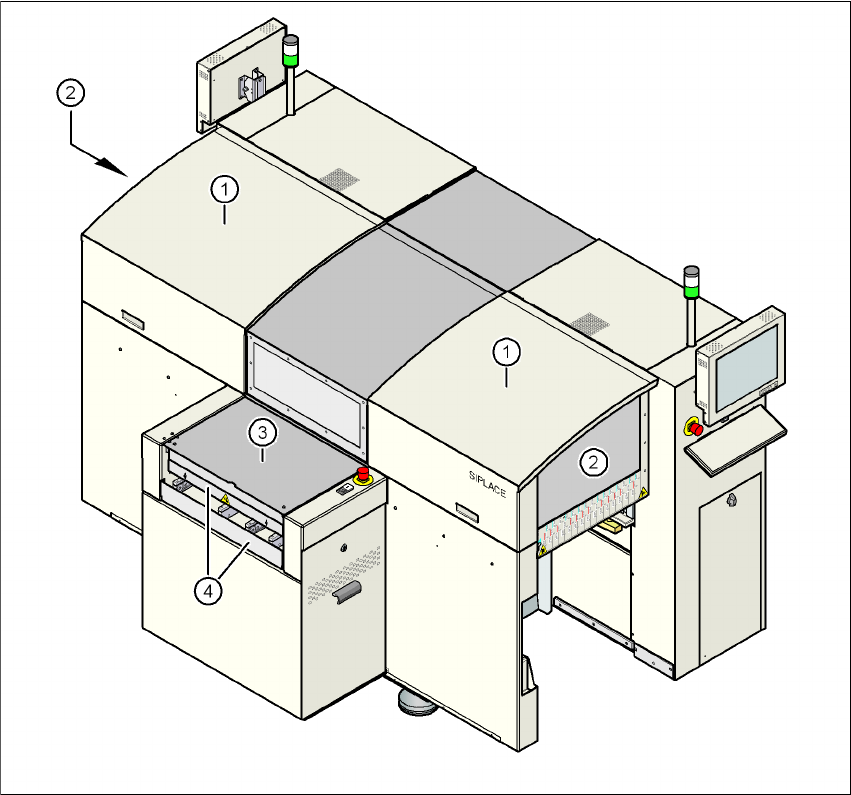

Obr. 2.6 - 1 Ochranné kryty - pohled na vstupní stranu
(1) Ochranné kryty
(2) Ochranné posuvné kryty
(3) Krycí klapka na vstupním pásu
(4) Ochrana proti zásahu na vstupním pásu
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.6 Bezpečnostní zařízení
67
2

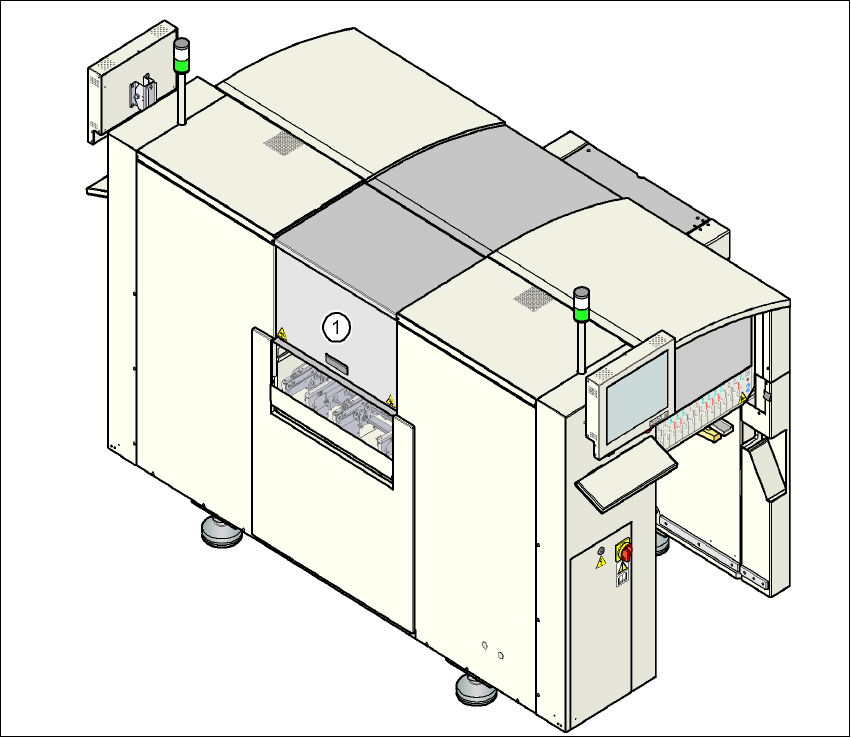

Obr. 2.6 - 2 Krycí klapka na výstupním pásu
(1) Krycí klapka na výstupním pásu - výklopná dovnitř
Rozsah pojezdu portálu je zakrytován dvěma ochrannými kryty, které se vyklápějí nahoru. Boční
posuvné kryty mají zabránit přístupu do vnitřního prostoru automatu. Nahoru výklopný kryt nad
vstupním pásem transportu desek, ochrana proti zásahu na vstupním pásu a dovnitř výklopná kry-
cí klapka na výstupním pásu zabezpečují přístup k transportu desek.
Funkce 2
Je-li ochranný kryt vyklopen nahoru nebo zvednuta krycí klapka na transportu desek resp. vyklo-
pena dovnitř, je ihned přerušeno napájení os portálů. Osy portálu se zastaví. Na obrazovce se
objeví hlášení "Kryty uzavřít".
