Obr. 2.6 - 2 Krycí klapka na výstupním pásu
(1) Krycí klapka na výstupním pásu - výklopná dovnitř
Rozsah pojezdu portálu je zakrytován dvěma ochrannými kryty, které se vyklápějí nahoru. Boční
posuvné kryty mají zabránit přístupu do vnitřního prostoru automatu. Nahoru výklopný kryt nad
vstupním pásem transportu desek, ochrana proti zásahu na vstupním pásu a dovnitř výklopná kry-
cí klapka na výstupním pásu zabezpečují přístup k transportu desek.
Funkce 2
Je-li ochranný kryt vyklopen nahoru nebo zvednuta krycí klapka na transportu desek resp. vyklo-
pena dovnitř, je ihned přerušeno napájení os portálů. Osy portálu se zastaví. Na obrazovce se
objeví hlášení "Kryty uzavřít".
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.6 Bezpečnostní zařízení Od verze software SR.605.xx Vydání 07/2008 CZ
68
→ Zavřete ochranné kryty a stiskněte tlačítko start, aby mohlo osazování pokračovat.
2

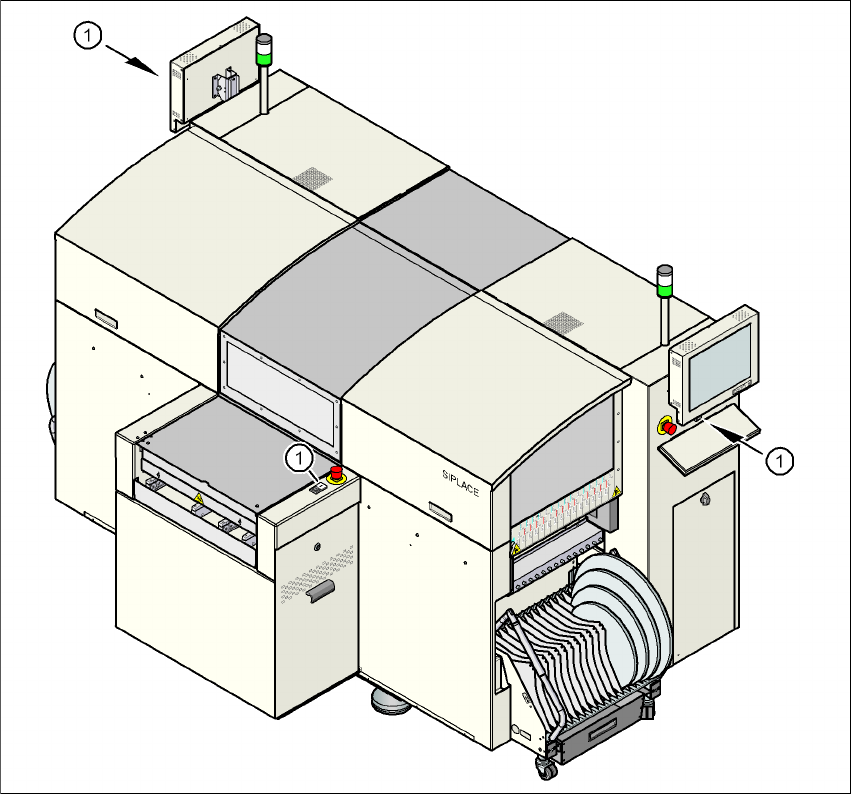

Obr. 2.6 - 3 Umístění tlačítka START (bílé) na automatu
(1) Tlačítko start (bílé) na automatu
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.6 Bezpečnostní zařízení
69
2.6.2 Spínače a tlačítka na automatu
2.6.2.1 Umístění spínačů a tlačítek na automatech
2

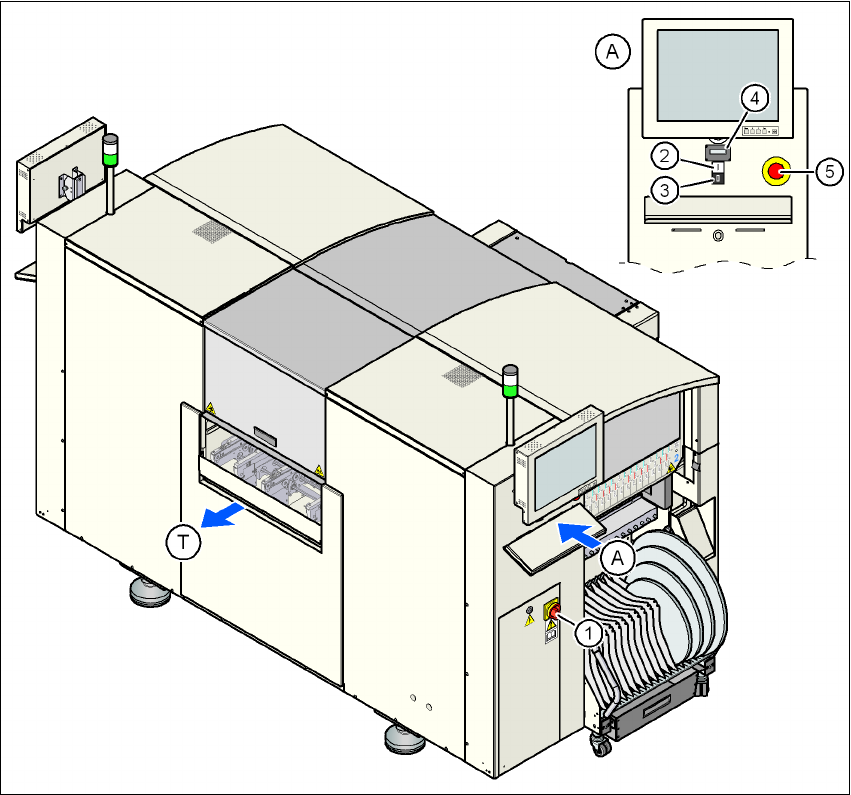

Obr. 2.6 - 4 Poloha spínačů a tlačítek - pohled na stranu výstupu desek
(1) Hlavní vypínač
(2) Tlačítko start (bílé) na ovládacím panelu na straně síťového napájení
(3) Stop tlačítko (černé) na ovládacím panelu na straně síťového napájení
(4) Počitadlo součástek na straně síťového napájení
(5) Tlačítko nouzového zastavení na ovládacím panelu na straně síťového napájení
(T) Směr transportu desky
