2 Bezp e č nost práce Návo d k obsluze SIPLACE D1/D2 2.6 Bez pe č nostní za ř ízení Od verze software SR.605.xx Vydání 07/2008 CZ 70 2 Obr . 2.6 - 5 Poloha spína čů a tla č ítek - pohled na stranu vstupu desek (1) Nouzov…
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.6 Bezpečnostní zařízení
69
2.6.2 Spínače a tlačítka na automatu
2.6.2.1 Umístění spínačů a tlačítek na automatech
2
Obr. 2.6 - 4 Poloha spínačů a tlačítek - pohled na stranu výstupu desek
(1) Hlavní vypínač
(2) Tlačítko start (bílé) na ovládacím panelu na straně síťového napájení
(3) Stop tlačítko (černé) na ovládacím panelu na straně síťového napájení
(4) Počitadlo součástek na straně síťového napájení
(5) Tlačítko nouzového zastavení na ovládacím panelu na straně síťového napájení
(T) Směr transportu desky
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.6 Bezpečnostní zařízení Od verze software SR.605.xx Vydání 07/2008 CZ
70
2

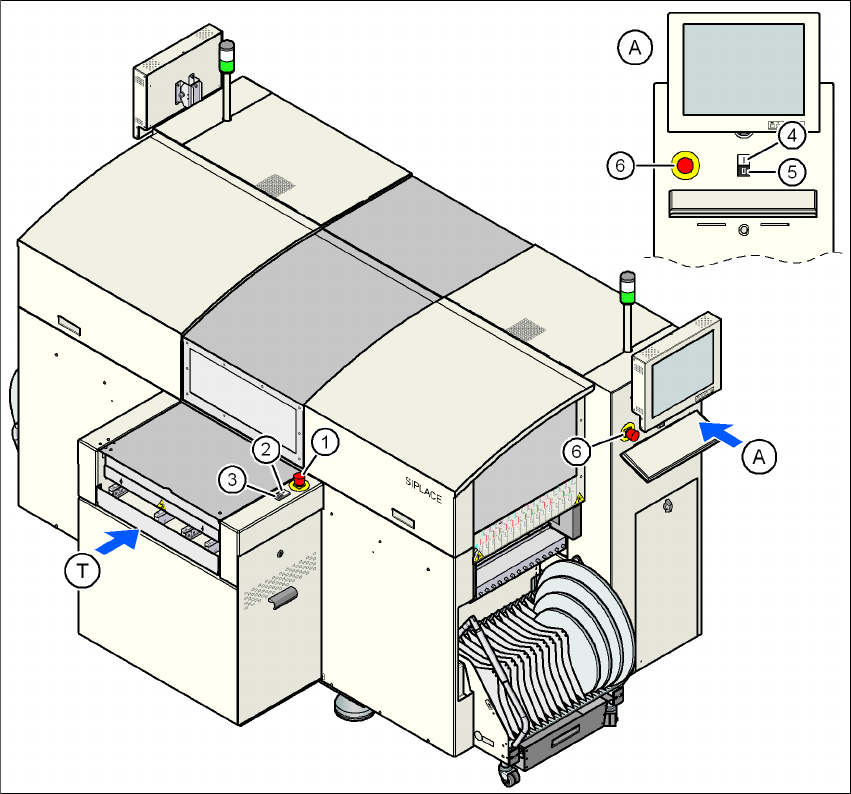

Obr. 2.6 - 5 Poloha spínačů a tlačítek - pohled na stranu vstupu desek
(1) Nouzové stop tlačítko na vstupní straně
(2) Tlačítko start (bílé) na vstupní straně
(3) Stop tlačítko (černé) na vstupní straně
(4) Tlačítko start (bílé) na ovládacím panelu na straně pneumatické jednotky
(5) Stop tlačítko (černé) na ovládacím panelu na straně pneumatické jednotky
(6) Tlačítko nouzového zastavení na ovládacím panelu na straně pneumatické jednotky
(T) Směr transportu desky
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.6 Bezpečnostní zařízení
71
2.6.2.2 Umístění ochranných spínačů na automatu
2

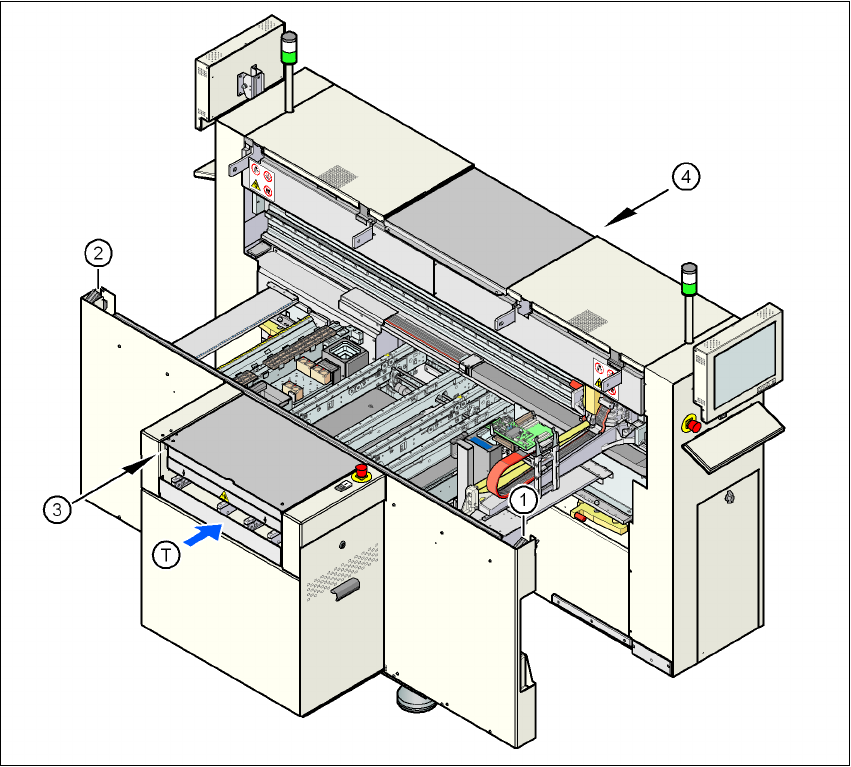

Obr. 2.6 - 6 Umístění ochranných spínačů na automatu
2
(1) Spínač ochranného krytu, stanoviště 1
(2) Spínač ochranného krytu, stanoviště 2
(3) Ochranný spínač pro krycí klapku na vstupní straně transportu desek
(4) Ochranný spínač pro krycí klapku na výstupní straně transportu desek
(T) Směr transportu desky
