Návod k obsluze SIPLACE D1/D2 2 Bezpe č nost práce Od verze software SR.605.xx Vydání 07/2008 CZ 2.6 Bezpe č nostní za ř íze ní 75 2.6.3 Poloha bezpe č nostn ě -ochranné kombinace a servisní zásuvky 2 Obr . 2.6 - 8 Poloh…
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.6 Bezpečnostní zařízení Od verze software SR.605.xx Vydání 07/2008 CZ
74
NOUZOVÉ STOP tlačítko s vázaným zablokováním
(poz. 5 na obr. 2.6 - 4
, strana 69 a poz. 1 na obr. 2.6 - 5, strana 70) 2
Tlačítko nouzového zastavení je tlačítko s červeným knoflíkem, který po stisknutí, zůstává v této
poloze zasunut. Při stisknutí tlačítka nouzového zastavení se otevře spínací kontakt bezpečnost-
ního okruhu - uvolní se bezpečnostně-ochranná kombinace (BOK K1). Napětí meziokruhu (200
V) pro osy portálu a napětí meziokruhu (150 V) pro hvězdicové osy se vypnou. Servozesilovače
os DP- příp. Z- jsou i nadále napájeny 40 VDC. Hlásící kontakt tlačítka nouzového zastavení se
sepne a na obrazovce se objeví hlášení "Stisknuto tlačítko nouzového zastavení. Následující kon-
strukční skupiny jsou deaktivovány:
– Transport desek
– Upínání desek plošných spojů
–Přestavení šířky
– Laserová světelná závora a
–Zařízení na rozřezávání prázdných pásů
POKYN
Osazování je přerušeno a může pokračovat nebo být přerušeno poté, co je stroj opět funkční. 2
Spínače ochranných krytů 1 a 2 (poz. 1 a 2 na obr. 2.6 - 6, strana 71), ochranný spínač krycí
klapky na vstupní straně transportu desek (poz. 3 a 4 na obr. 2.6 - 6
, strana 71) a dovnitř
výklopná krycí klapka na výstupní straně transportu desek (poz. 4 na obr. 2.6 - 5
, strana 70)2
Tyto spínače kontrolují, zda jsou uzavřeny ochranné kryty a krycí klapky. Pokud jsou zavřeny, jsou
sepnuty kontakty nouzového okruhu a signální kontakt je rozepnut. Při otevření jednoho z krytů
nebo krycích klapek jsou rozepnuty příslušný kontakt nouzového okruhu a signální kontakt je
sepnut. Jednotlivé komponenty jsou deaktivovány resp. zůstanou aktivovány (viz obr. 2.6 - 9
,
strana 77
).
Zásuvky pro připojení vozíků KS (poz. 1 na obr. 2.6 - 7, strana 72) 2
Pomocí tohoto připojení je zajištěno napájení vozíku KS proudem a stlačeným vzduchem. Na tuto
zásuvku je také připojen bezpečnostní a hlásící okruh. Tímto způsobem je zabráněno tomu, aby
automat mohl být spuštěn při nepřipojených vozících KS. Jestliže není vozík KS připojen, uvolní
se bezpečnostně-ochranná kombinace a všechny konstrukční skupiny se deaktivují.
Tlačítko pro zvednutí stolů KS (poz. 2 na obr. 2.6 - 7, strana 72) 2
Pomocí tlačítek zvedáte stůl součástek vozíku součástek.
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.6 Bezpečnostní zařízení
75
2.6.3 Poloha bezpečnostně-ochranné kombinace a servisní zásuvky
2

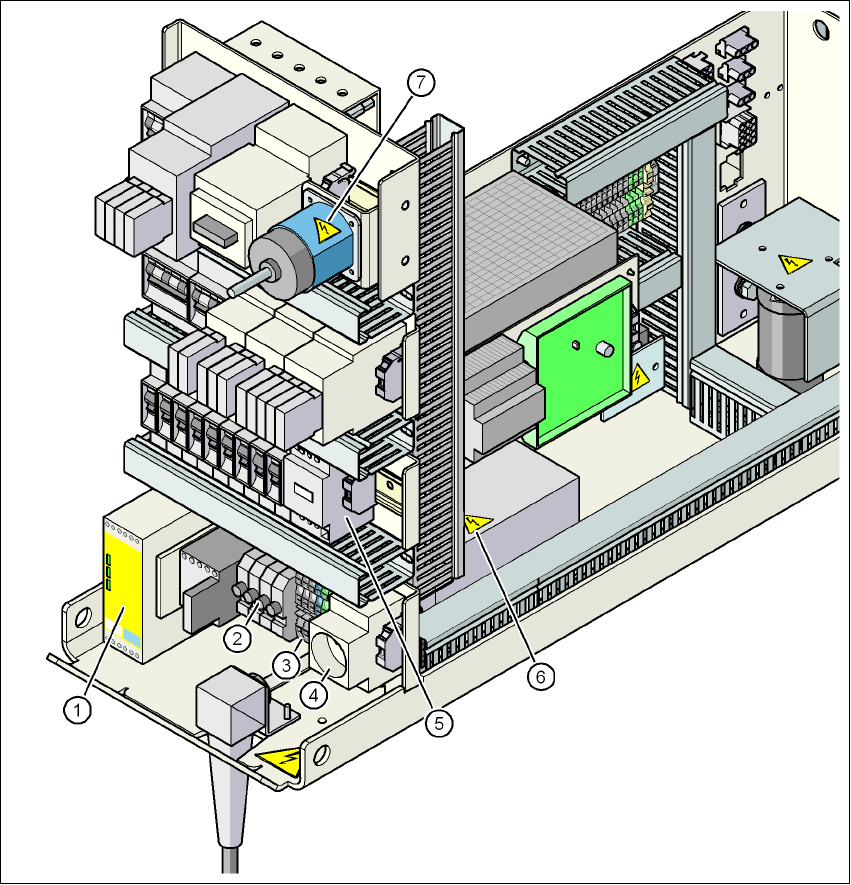

Obr. 2.6 - 8 Poloha bezpečnostně-ochranné kombinace a servisní zásuvky
(1) Bezpečnostně-ochranná kombinace K1
(2) Pojistky FU, FV, FW, FBU
(3) Napájecí svorky X100
(4) Servisní zásuvka BU1
(5) Vybíjecí tlumivka Z2
(6) Síťový filtr Z1
(7) Hlavní vypínač S1
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.6 Bezpečnostní zařízení Od verze software SR.605.xx Vydání 07/2008 CZ
76
Bezpečnostně-ochranná kombinace 3TK2825 (poz. 1 na obr. 2.6 - 8) 2
Bezpečnostně-ochranná kombinace je umístěna v zásuvce napájení. Je použita pro sledování
obvodů nouzového zastavení a bezpečnostních zařízení.
Pro aktivaci bezpečnostně ochranné kombinace musí být splněny tři podmínky:
–Musí být přítomen signál "Softwarové povolení".
– Musí být uzavřeny okruhy nouzového zastavení.
–Musí být stlačeno tlačítko start.
Na čelní stěně bezpečnostně ochranné kombinace jsou tři zelené LED diody pro indikaci provoz-
ního stavu (viz obr. 2.6 - 9
, strana 77):
– LED dioda "Power" ("Síť ") indikuje přítomnost elektrického napájení.
– LED diody "Channel 1" a "Channel 2" ("Kanál 1" a "Kanál 2") svítí, pokud bylo stlačeno tlačít-
ko start, je uzavřen okruh nouzového stopu a není hlášen žádný chybový stav.
Servisní zásuvka (poz. 4 na obr. 2.6 - 8, strana 72) 2
Servisní zásuvka je umístěna v zásuvce pro napájení a je zajištěna ochranným krytem. Může být
použita pouze tehdy, když má automat 5 propojení vodiči (U, V, W, N a PE) k síti. Při 4 vodičích -
např. bez N - není tato zásuvka využitelná.
VÝSTRAHA 2
Přitom dbejte také bezpečnostních pokynů k životu nebezpečným napětím, a to i když je automat
vypnut (viz odstavec 2.6.2.4 na straně 72).
