Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.7 Zbytkové napětí a doba vybití na automatu
81
2.7 Zbytkové napětí a doba vybití na automatu
Jestliže je stisknuto tlačítko nouzového zastavení nebo jestliže je vypnut automat, zredukuje se
napětí meziokruhu 200 VDC pro osy portálu příp. 150 VDC pro osy hvězdy během krátké doby
na bezpečné zbytkové napětí.
VÝSTRAHA 2
Automat je napájen síťovým napětím 3 x 200 VAC, 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC,
3 x 400 VAC příp. 3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu nebez-
pečné napětí i při vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem může
proto vést k usmrcení nebo k těžkému poranění a k závažným věcným škodám.
→ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204,
díl 1).
→ Kryt nad modulem napájecího napětí a osovou jednotkou smí otevírat pouze kvalifikovaný
resp. školený personál.
2

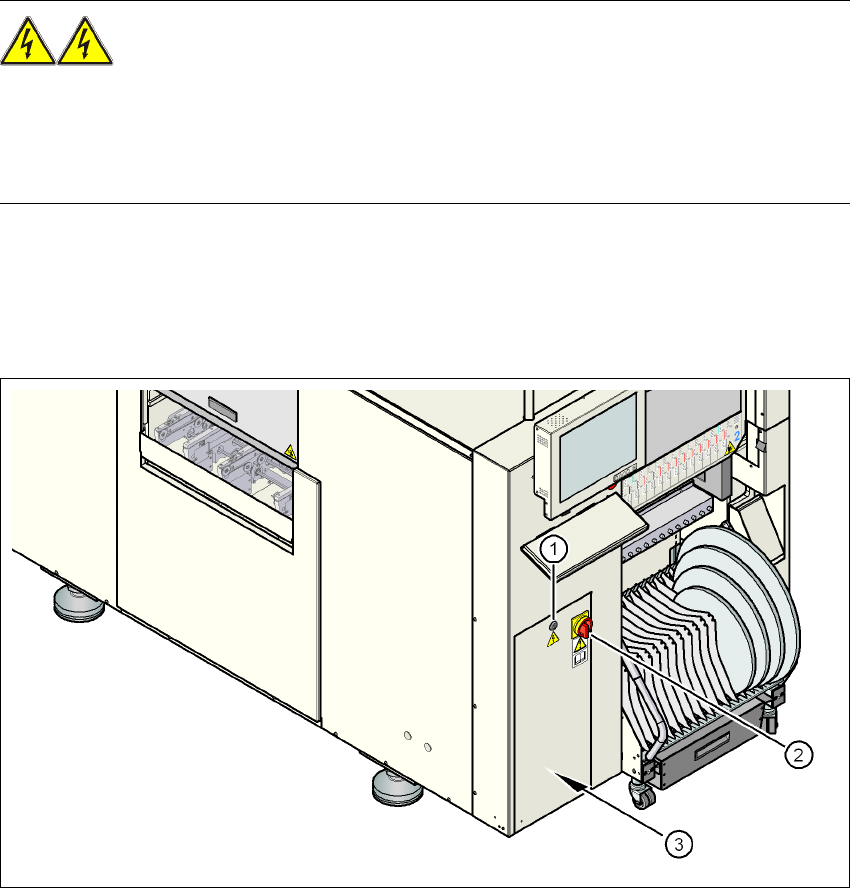

Obr. 2.7 - 1 Modul napájecího napětí
(1) Zámek se závorou krytu
(2) Hlavní vypínač
(3) Modul napájecího napětí za ochranným krytem
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.7 Zbytkové napětí a doba vybití na automatu Od verze software SR.605.xx Vydání 07/2008 CZ
82

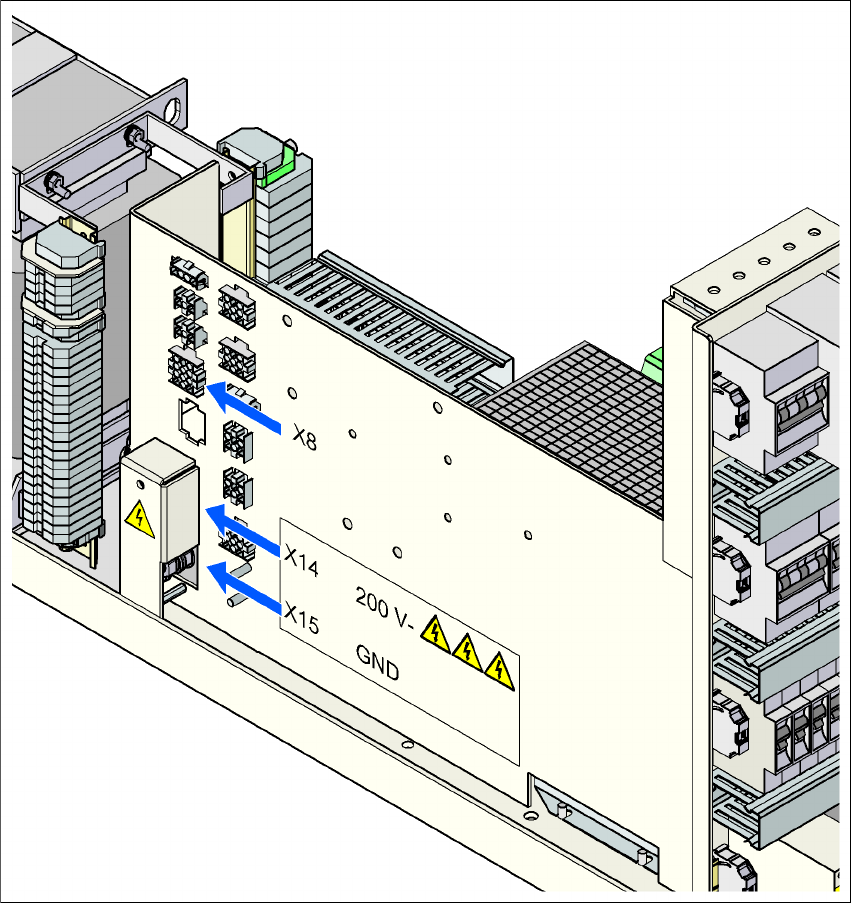

Obr. 2.7 - 2 Měřící místa na modulu elektrického napájení
2
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.7 Zbytkové napětí a doba vybití na automatu
83
2.7.1 Provozní napětí, zbytkové napětí a doba vybití po stisknutí tlačítka
nouzového zastavení
2
2
2
2
2
2.7.2 Zbytkové napětí a doby vybití po vypnutí hlavního vypínače
2
POZOR 2
Aby se zamezilo ztrátě údajů, vypínejte automat - s výjimkou nouzových případů - podle následu-
jících kritérií:
– Automat ukončil přenos strojních, přípravných údajů a údajů panelů (sdružení desek).
– Automat ukončil opracování desky plošných spojů.
– Automat ukončil fázi rozběhu.
Kolík X14 a konektor X8:1
měřeno proti X15 (GND)
Napětí při normálním
provozu
Zbytkové napětí při
nouzovém zastavení
Doba
vybití
X14 + 198 VDC < 60 VDC 4 s
X8:1 + 132 VDC < 60 VDC 1 s
Kolík X14 a konektor X8:1
měřeno proti X15 (GND)
Zbytkové napětí při vypnutém
hlavním vypínači Doba vybití
X14 < 60 VDC 4 s
X8:1 < 60 VDC 1 s
