2 Bezp e č nost práce Návo d k obsluze SIPLACE D1/D2 2.8 Uzav ř ení p ř ívodu stla č eného vzduchu a snížení tlaku Od verze software SR.605.xx Vydání 07/2008 CZ 84 2.8 Uzav ř ení p ř ívodu stla č eného vzduchu a snížení …
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.7 Zbytkové napětí a doba vybití na automatu
83
2.7.1 Provozní napětí, zbytkové napětí a doba vybití po stisknutí tlačítka
nouzového zastavení
2
2
2
2
2
2.7.2 Zbytkové napětí a doby vybití po vypnutí hlavního vypínače
2
POZOR 2
Aby se zamezilo ztrátě údajů, vypínejte automat - s výjimkou nouzových případů - podle následu-
jících kritérií:
– Automat ukončil přenos strojních, přípravných údajů a údajů panelů (sdružení desek).
– Automat ukončil opracování desky plošných spojů.
– Automat ukončil fázi rozběhu.
Kolík X14 a konektor X8:1
měřeno proti X15 (GND)
Napětí při normálním
provozu
Zbytkové napětí při
nouzovém zastavení
Doba
vybití
X14 + 198 VDC < 60 VDC 4 s
X8:1 + 132 VDC < 60 VDC 1 s
Kolík X14 a konektor X8:1
měřeno proti X15 (GND)
Zbytkové napětí při vypnutém
hlavním vypínači Doba vybití
X14 < 60 VDC 4 s
X8:1 < 60 VDC 1 s
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.8 Uzavření přívodu stlačeného vzduchu a snížení tlaku Od verze software SR.605.xx Vydání 07/2008 CZ
84
2.8 Uzavření přívodu stlačeného vzduchu a snížení
tlaku
Provozní tlak automatu je pevně nastaven na 0,52 ± 0,01 MPa (5,2 ± 0,1 bar). Polohu pneuma-
tické jednotky ukazuje obr. 2.8 - 1
, strana 85. Pomocí uzavíracího kohoutu (poz. 1 na obr. 2.8 - 1,
strana 85
) můžete přerušit přívod tlakového vzduchu k automatu.
→ Pomocí strojního klíče uvolněte blokování krytu.
→ Kryt nadzvedněte (viz obr. 2.8 - 1
, strana 85).
→ Natočte páku uzavíracího kohoutu (poz. 1 na obr. 2.8 - 1
, strana 85) z vertikální do horizon-
tální polohy.
→ Sledujte provozní manometr (poz. 4 na obr. 2.8 - 1
, strana 85). Při zapnutém automatu se
během 1 minuty sníží tlak na 0 MPa (0 bar).
POZOR
Při zapnutém stroji můžete přerušit přívod stlačeného vzduchu pomocí uzavíracího kohoutu
max. na 30 minut. Potřebujete-li pro údržbu případně pro servisní práce na pneumatickém systé-
mu delší čas, musíte automat vypnout hlavním vypínačem a odpojit ho od přívodu stlačeného
vzduchu.
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.8 Uzavření přívodu stlačeného vzduchu a snížení tlaku
85

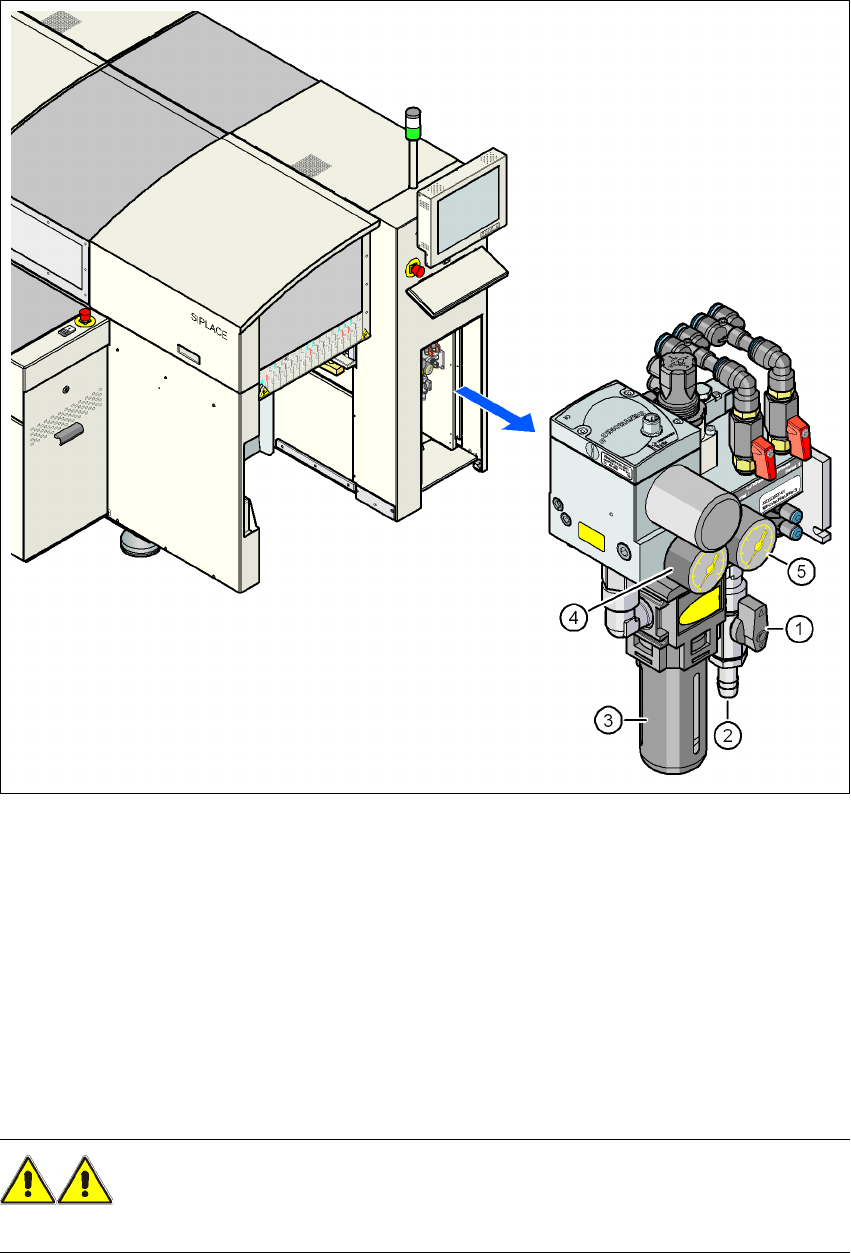

Obr. 2.8 - 1 Jednotka stlačeného vzduchu na automatech D1 a D2
(1) Uzavírací kohout
(2) Přípoj tlakového vzduchu:
Požadovaný tlak: 0,55 - 1,0 MPa (5,5 - 10 bar)
(3) Tlakovzdušný filtr
(4) Tlakoměr pro napájecí tlak rozdělovačů portálů
Požadovaný tlak: 0,52 ± 0,01 MPa, 5,2 ± 0,1 bar (rozsah 0 - 1,2 MPa, 0 - 12 bar)
(5) Tlakoměr pro napájecí tlak podavačů Bulkcase
Požadovaný tlak: 0,25 ± 0,02 MPa, 2,5 ± 0,2 bar (rozsah: 0 - 0,6 MPa, 0 - 6 bar)
VÝSTRAHA
Nikdy nepovolujte vedení stlačeného vzduchu, které je pod tlakem. Hrozí nebezpečí zranění! 2
