2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.9 Stav energie automatu po vypnutí hlavním vypínačem Od verze software SR.605.xx Vydání 07/2008 CZ
86
2.9 Stav energie automatu po vypnutí hlavním vypína-
čem
2
VÝSTRAHA
Automat je napájen síťovým napětím 3 x 200 VAC, 3 x 208 VAC, 3 x 230 VAC, 3 x 380 VAC,
3x400VAC příp. 3 x 415 VAC ± 5 %, 50/60 Hz. Části tohoto zařízení vedou proto životu nebez-
pečné napětí i při vypnutém hlavním vypínači. Neodborné zacházení s tímto automatem může
proto vést k usmrcení nebo k těžkému poranění a k závažným věcným škodám. 2
→ Dbejte platných předpisů pro zabránění úrazu a předpisů DIN (obzvláště DIN EN 60 204,
díl 1).
→ Kryt desky napájení mohou otevírat pouze kvalifikované a vyškolené osoby.
2

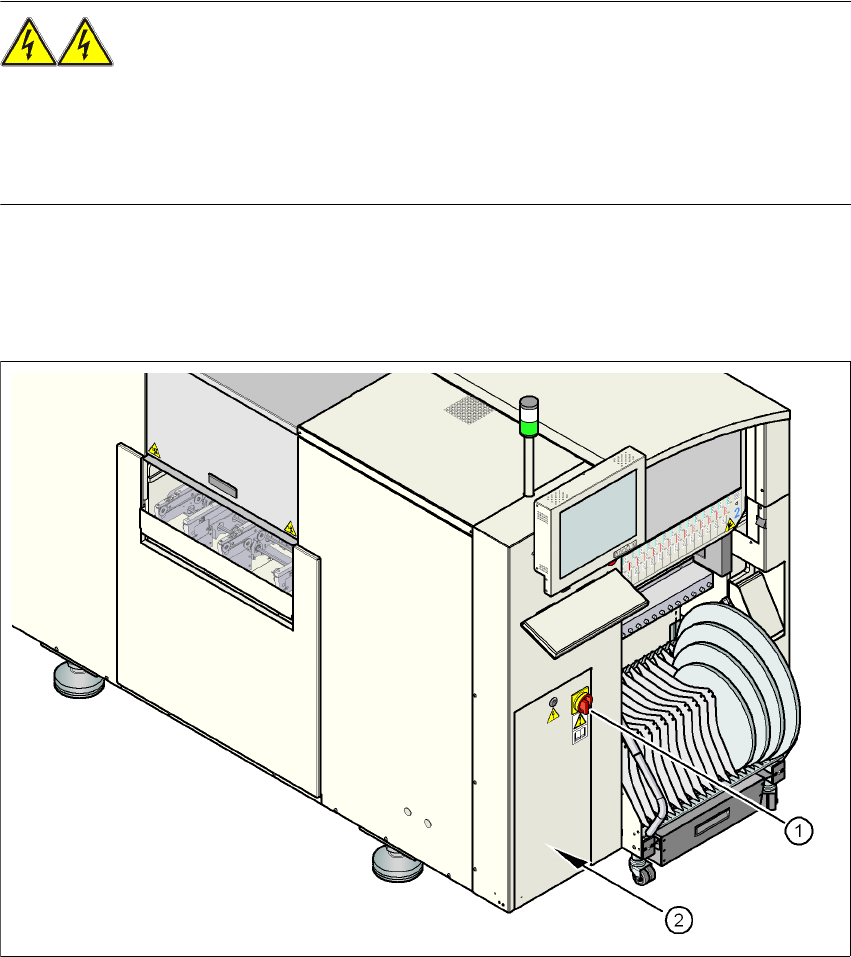

Obr. 2.9 - 1 Umístění hlavního vypínače a síťového napájení na automatu
(1) Hlavní vypínač S1
(2) Síťové napájení za ochranným krytem
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
87
2.9.1 Hlavní vypínač vypnut - automat připojen k síti
VÝSTRAHA
Při vypnutém hlavním vypínači je na následujících komponentech životu nebezpečné napětí:
– Napájecí svorky X100 (poz. 2 na obr. 2.9 - 2
, strana 88)
– Vybíjecí tlumivka Z2 (poz. 4 na obr. 2.9 - 2
, strana 88)
– Pojistky FU, FV, FW a FBU (poz. 1 na obr. 2.9 - 2
, strana 88)
–Síťový filtr Z1 (poz. 5 na obr. 2.9 - 2
, strana 88)
– Servisní zásuvka BU1 (poz. 3 na obr. 2.9 - 2
, strana 88)
–Připojovací svorky kabelů 1, 3 a 5 hlavního vypínače S1 (poz. 1 na obr. 2.9 - 1
, strana 86) a
poz. 6 na obr. 2.9 - 2
, strana 88)
– Barva všech drátů, které vedou proud i při vypnutém hlavním vypínači, je hnědá.
– Jednotka osy (obr. 2.2 - 9, strana 52)
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.9 Stav energie automatu po vypnutí hlavním vypínačem Od verze software SR.605.xx Vydání 07/2008 CZ
88
2
Obr. 2.9 - 2 Modul elektrického napájení, pohled zepředu
(1) Pojistky FU, FV, FW (vybíjecí tlumivka Z2) a FBU (servisní zásuvka BU1)
(2) Napájecí svorky X100
(3) Servisní zásuvka BU1
(4) Vybíjecí tlumivka Z2
(5) Síťový filtr Z1
(6) Hlavní vypínač S1
