2 Bezp e č nost práce Návo d k obsluze SIPLACE D1/D2 2.9 Stav energie automatu po vypnutí hlavním vypína č em Od verze software SR.605.xx Vydání 07/2008 CZ 88 2 Obr . 2.9 - 2 Modul elektrického napájení, pohled zep ř edu…
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
87
2.9.1 Hlavní vypínač vypnut - automat připojen k síti
VÝSTRAHA
Při vypnutém hlavním vypínači je na následujících komponentech životu nebezpečné napětí:
– Napájecí svorky X100 (poz. 2 na obr. 2.9 - 2
, strana 88)
– Vybíjecí tlumivka Z2 (poz. 4 na obr. 2.9 - 2
, strana 88)
– Pojistky FU, FV, FW a FBU (poz. 1 na obr. 2.9 - 2
, strana 88)
–Síťový filtr Z1 (poz. 5 na obr. 2.9 - 2
, strana 88)
– Servisní zásuvka BU1 (poz. 3 na obr. 2.9 - 2
, strana 88)
–Připojovací svorky kabelů 1, 3 a 5 hlavního vypínače S1 (poz. 1 na obr. 2.9 - 1
, strana 86) a
poz. 6 na obr. 2.9 - 2
, strana 88)
– Barva všech drátů, které vedou proud i při vypnutém hlavním vypínači, je hnědá.
– Jednotka osy (obr. 2.2 - 9, strana 52)
2 Bezpečnost práce Návod k obsluze SIPLACE D1/D2
2.9 Stav energie automatu po vypnutí hlavním vypínačem Od verze software SR.605.xx Vydání 07/2008 CZ
88
2

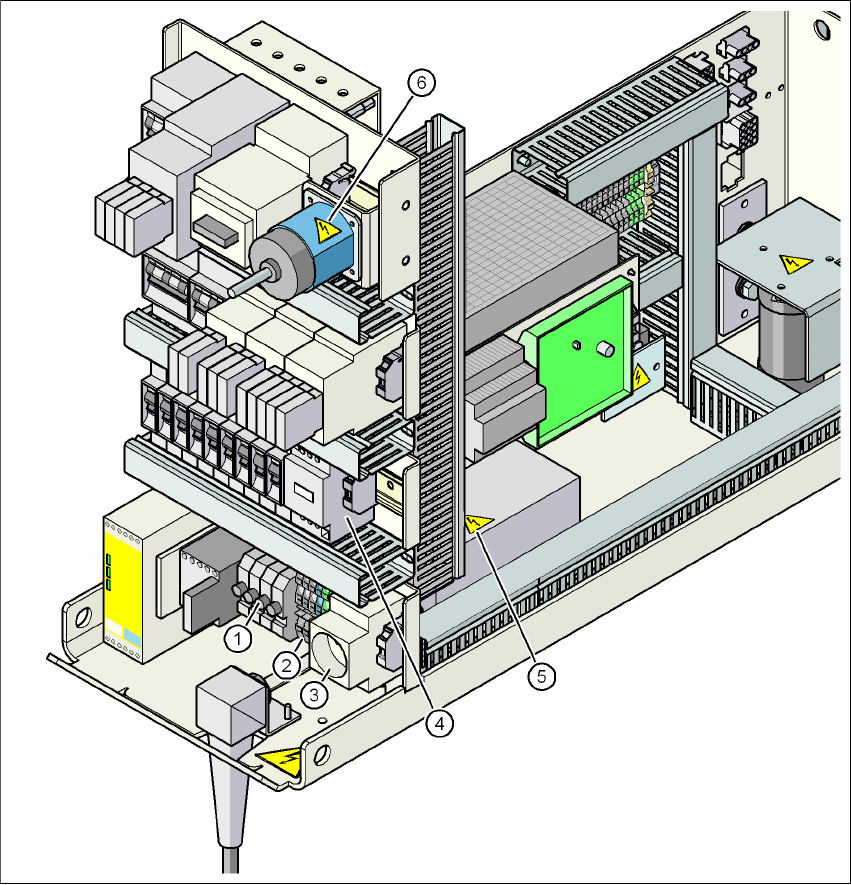

Obr. 2.9 - 2 Modul elektrického napájení, pohled zepředu
(1) Pojistky FU, FV, FW (vybíjecí tlumivka Z2) a FBU (servisní zásuvka BU1)
(2) Napájecí svorky X100
(3) Servisní zásuvka BU1
(4) Vybíjecí tlumivka Z2
(5) Síťový filtr Z1
(6) Hlavní vypínač S1
Návod k obsluze SIPLACE D1/D2 2 Bezpečnost práce
Od verze software SR.605.xx Vydání 07/2008 CZ 2.9 Stav energie automatu po vypnutí hlavním vypínačem
89
Následující tabulka uvádí napětí na konstrukčních skupinách v době, kdy je hlavní vypínač
vypnut, ale automat zůstává připojen k síti.
2
2.9.2 Hlavní vypínač vypnut - automat odpojen od sítě
Automat je až na nepatrná zbytková napětí v desce napájení elektricky bez energie.
2.9.3 Poměry stlačeného vzduchu v automatu pro vypnutí hlavního vypínače
Při vypnutí hlavního vypínače (poz. 1 na obr. 2.9 - 2, strana 88) nebo v případě výpadku proudu
pro automat se uzavře elektricky ovládaný hlavní ventil Y1 na jednotce stlačeného vzduchu
(poz. 1 na obr. 2.8 - 1
, strana 85). Tlak klesne během 5 s na 0 MPa (0 bar).
Konstrukční skupina Napětí
Napájecí svorky X100
Vybíjecí tlumivka Z2
Pojistky FU, FV, FW
Síťový filtr Z1: svorky L1, L2, L3, L1', L2', L3'
3 x 200 VAC
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
Servisní zásuvka BU1
Pojistka FBU
115 VAC
120 VAC
130 VAC
220 VAC
230 VAC
240 VAC
Hlavní vypínač S1
Svorky 1, 3, 5
3 x 200 VAC
3 x 208 VAC
3 x 230 VAC
3 x 380 VAC
3 x 400 VAC
3 x 415 VAC
Hlavní vypínač S1
Svorky 2, 4, 6 0 VAC
Modul napájecího napětí
(viz obr. 2.9 - 2
, strana 88)
Kolík X14 (200V)
Kolík X15 (GND)
Svorka X8:1 měřeno proti X15
< 60 VDC
< 60 VDC
během 4 s
během 1 s
