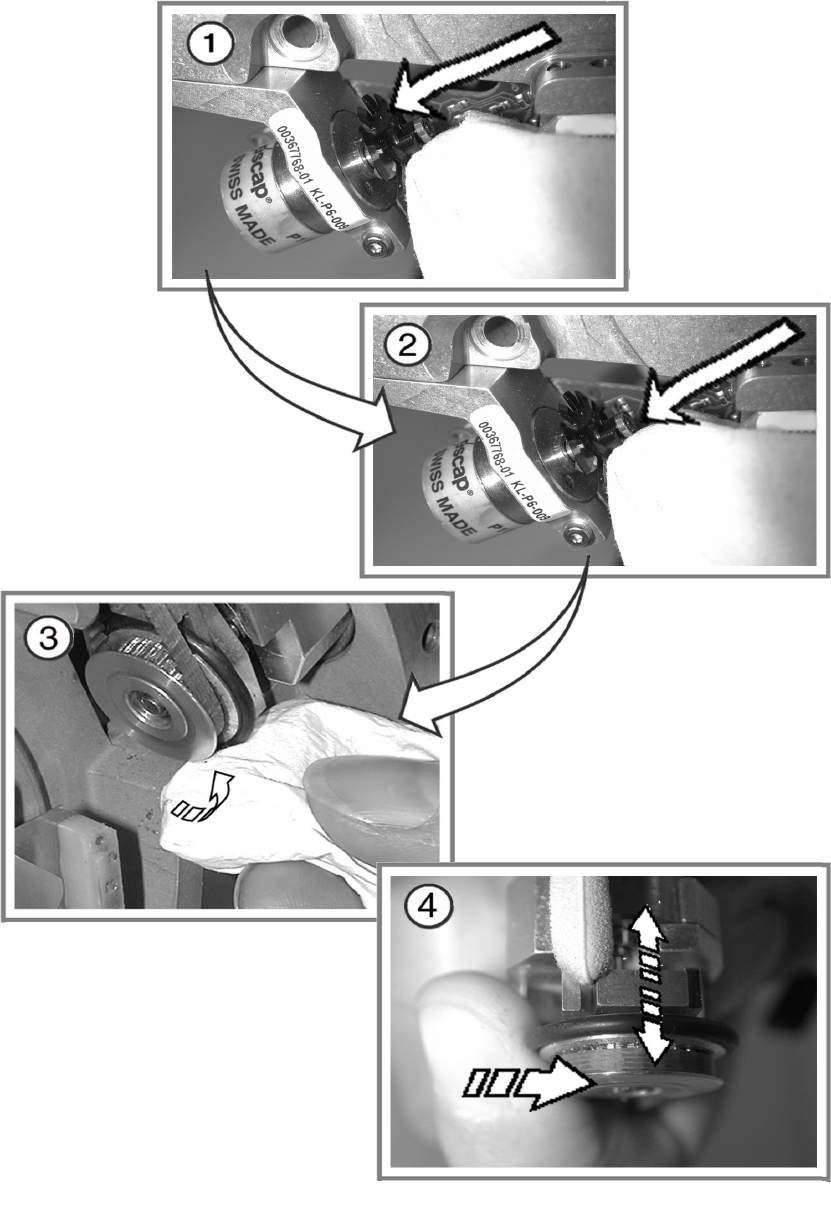

バルブ調整ドライブ 7
① けばのないクロスで、バルブ調整ドライブ、およびディスクとモータマウント間の隙間を乾
拭きします。
② 乾いたけばのないクロスを使用して、ボールベアリングを清掃します。
○ ボールベアリングが正常に機能していることをチェックします。
○ 目に見える汚れを除去します。
7
回転ステーション 7
③ エチルアルコールを浸したけばのないクロスで、回転ステーションの黒い O リングを清掃し
ます。
○ O リングの損傷をチェックします。必要に応じて交換します。
○ タイミングベルトの損傷をチェックします。必要に応じて交換します。
7
エチルアルコールを浸した綿棒を使用すると、回転ステーションを取りつけたままでも清掃す
ることができます。 7
7
④ 回転ステーションの摩擦ホイールを、スプリングに押し付けます。
④ エチルアルコールを浸した綿棒を使用して、ストップ面を清掃します。
7
組立て 7
○ ヘッドの後部に二個の O リングを挿入します。
○ ディストリビュータを、その着座面に注意して挿入します。
7
ディストリビュータに O リングがあってはいけません。さもないと、損傷する可能性がありま
す。 7
7
7
○ 実装スターをスターサイクルの半回転分回転（約 15 度から 30 度）し、ヘッド前部を取付
け、ネジで固定します。
○ 正しいコネクタにフラットケーブルを取り付けます。
7
○ 洗浄済みスリーブ、または新品のスリーブをセグメントに挿入します。
○ 洗浄済みバルブプランジャ、または新品のバルブプランジャをバルブケースに挿入します。
