– 187 – SIN GLE C ONVEY OR SE CT ION 181 1-006 No. Part No. Part Name Qty . Detail Y amaha Hitachi 901 KYB-M912S-00 1012C05P CHUTE_1R 1 902 KYB-M912T -00 1012C05Q CHUTE_1L 1 903 KYB-M917J-00 1012C00S CHUTE_BRACKET 2 904 …

100%1 / 284
– 186 –
H1
1811-006
10 Chute L/R
901
903
923
904
904
905
910
907
913
913
906
902
908
906
909
907
913
913
912
912
911
911
911
911
911
914
915
914
915
903
904
911
925
904
923
922
921
924
924
924
924
925
925
925
925
925
– 187 –
SINGLE CONVEYOR SECTION
1811-006
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
901 KYB-M912S-00 1012C05P CHUTE_1R 1
902 KYB-M912T-00 1012C05Q CHUTE_1L 1
903 KYB-M917J-00 1012C00S CHUTE_BRACKET 2
904 KYB-M91AL-00 1007A097 PULLEY_TIMING 4
905 KYB-M919U-00 0917C41H BRACKET_R1 1
906 KYB-M919P-00 0917C41A BRACKET_LR 2
907 KYB-M919R-00 0917C41B BRACKET 2
908 KYB-M919T-00 0917C41G BRACKET_L1 1
909 KYB-M916A-00 10122303 ASSY-BOARD-DET 1
910 KYB-M916C-00 10122305 ASSY-BOARD-DET 1
911 91312-03006 221AA005 BOLT,HEX.SOCKET HEAD 12 M3L6
912 90990-01J139 221AA092 BOLT,HEX.S/H WW 4 M3L8 SW+FW
913 90990-01J138 221AA099 BOLT,HEX.S/H WW 6 M3L6 SW+FW
914 90990-66J012 221DA207 SCREW,TRUSS HEAD 4 PAN M4L6 SW+FW
915 KYB-M65AW-00 23N30632 WIRING 4
921 KYB-M912V-00 1012C07P CHUTE_2R 1
922 KYB-M912U-00 1012C07N CHUTE_2L 1
923 KYB-M917J-00 1012C00S CHUTE_BRACKET 2
924 KYB-M91AL-00 1007A097 PULLEY_TIMING 4
925 91312-03006 221AA005 BOLT,HEX.SOCKET HEAD 12 M3L6
– 188 –
H1
1811-006

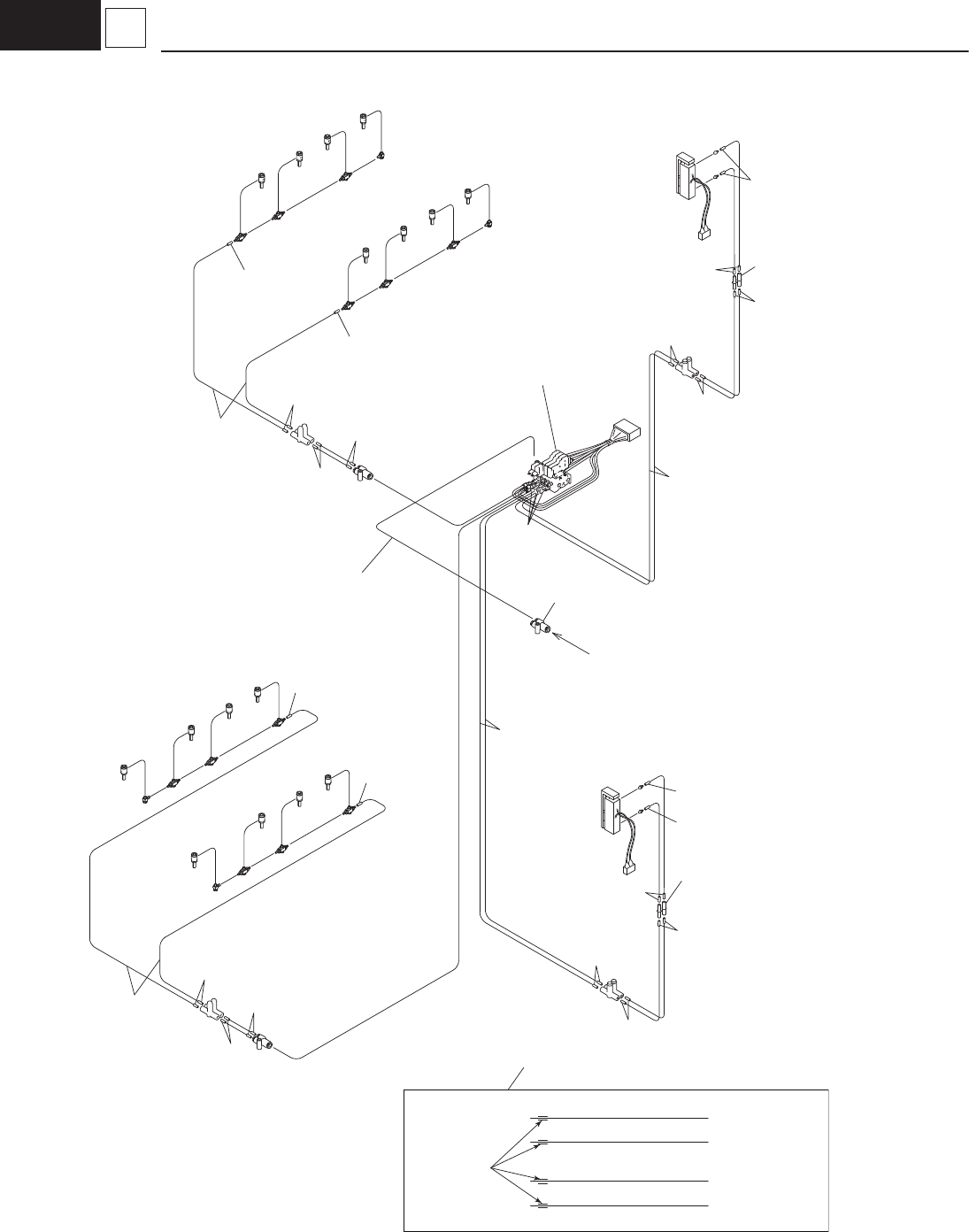

11 Air Piping
A03
A04
A04
A03
A04
A04
A04
A04
A04
A04
A04
A04
A04
A04
A04
A04
A04
A04
PCB Stoper (R)
From Main Body
PCB Z Clump(R)
A04
A04
A04
A04
PCB Stoper (L)
PCB Z Clump(L)
See Fig. H1-2
Key No.112
A01
A01
A01
A02
A04
A04
A04
A01
B1414
B1415
B1416
B1417
A05
Cablevoyor
L250
Fix L-side board stop
L650
L450
L950
Mov L-side board stop
Fix R-side board stop
Mov R-side board stop
