– 15 – C OV E R S ECT I O N 181 1-006 No. Part No. Part Name Qty . Detail Y amaha Hitachi 1 KYB-M130K-00 1010FG23 COVER_CORNER_LF 1 2 KYB-M130G-00 1010FG20 COVER_CORNER_RF 1 3 KYB-M130H-00 1010FG21 COVER_CORNER_LB 1 4 KY…

100%1 / 284
– 14 –
B1
1811-006
1 Cover
14
14
14
21
14
14
1
16
9
10
2
15
6
5
12
17
14
14
14
14
14
14
14
14
21
14
13
7
See Fig B1-2
Key No.121
– 15 –

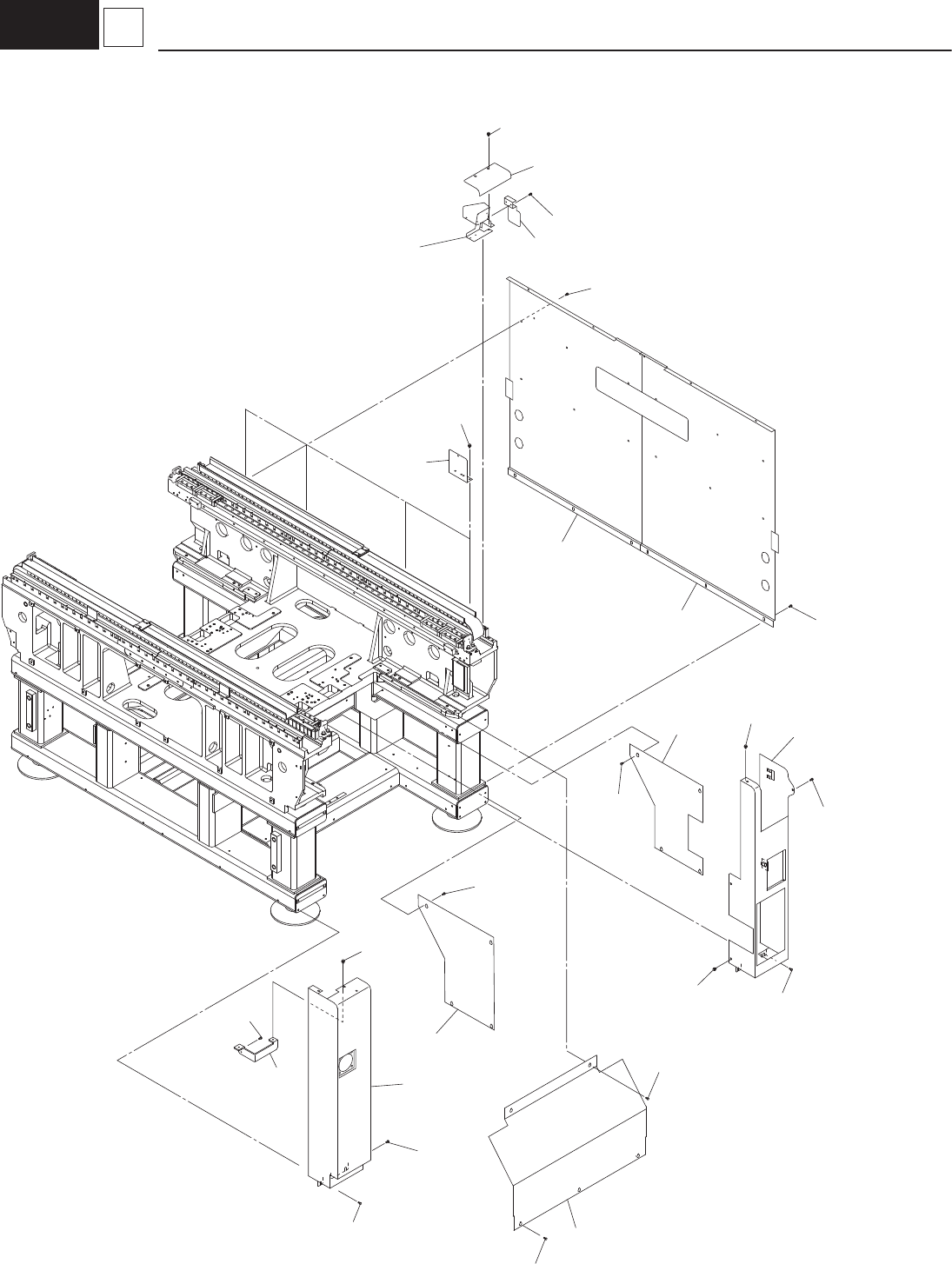

COVER SECTION
1811-006
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 KYB-M130K-00 1010FG23 COVER_CORNER_LF 1
2 KYB-M130G-00 1010FG20 COVER_CORNER_RF 1
3 KYB-M130H-00 1010FG21 COVER_CORNER_LB 1
4 KYB-M130J-00 1010FG22 COVER_CORNER_RB 1
5 KYB-M1306-00 1010FG31 COVER_SIDE_1:SECC 2
6 KYB-M1307-00 1010FG32 COVER_SIDE_2:SECC 2
7 KYB-M1316-00 1010FG1S BRACKET 8
8 KYB-M131B-00 1010FG3B COVER_INNER-1 1
9 KYB-M131C-00 1010FG3C COVER_INNER-2 2
10 KYB-M1309-00 1010FG3L COVER_LOWER 1
11 KYB-M1308-00 1010FG3K COVER_LOWER 1
12 KYB-M1315-00 1010FG1G COVER 2
13 91312-05012 221AA030 BOLT,HEX.SOCKET HEAD 16 M5L12
14 90990-66J017 221DA221 SCREW,TRUSS HEAD 96 TRS M5L8
15 KYB-M131D-00 1010FG3D COVER_INNER-FR 1
16 KYB-M1314-00 1010FG0N BRACKET_COVER 2
17
KYB-M131V-00
1010FG0Q
BRACKET_COVER
2
21
91312-04008
221AA016
BOLT,HEX.SOCKET HEAD
8 M4L8
– 16 –
B1
1811-006

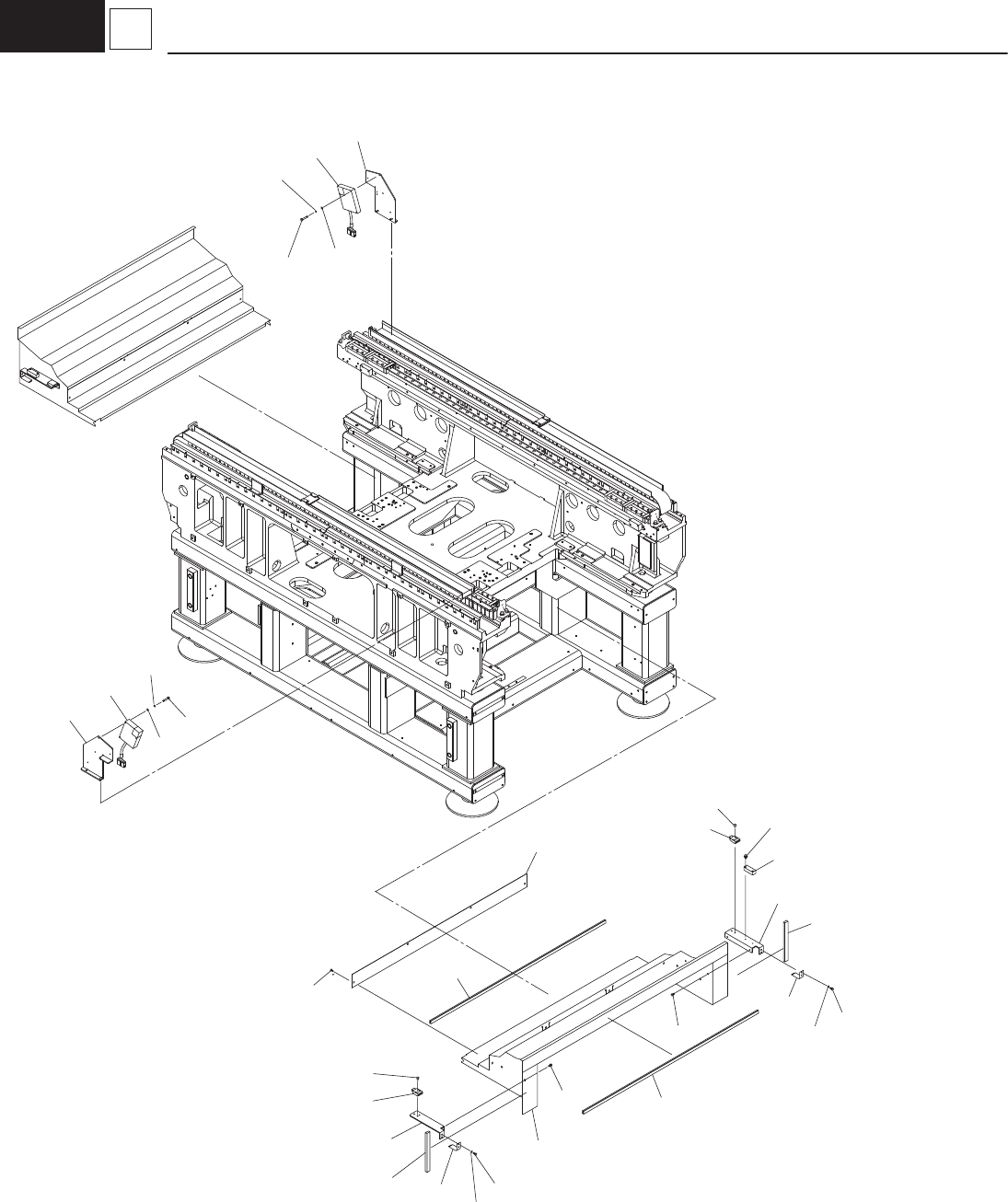

2 Feeder Cover
