P-329-006_SIGMA-G5S - 第217页

– 21 1 – DU A L CONVEY OR S E CTI ON 181 1-006 No. Part No. Part Name Qty . Detail Y amaha Hitachi 1 KYB-M9121-00 0948C107 CHUTE13R 1 2 KYB-M9120-00 0948C106 CHUTE13L 1 3 KYB-M918K-00 1012CA0M MOTOR_STEPPING 2 4 KYB-M91C…

100%1 / 284
– 210 –
H2
1811-006
10 L R Moved 1
12
12
11
4
4
4
4
7
7
6
6
3
3
10
10
8
8
9
9
5
5
13
13
11
2
1
14
14
15
15
– 211 –

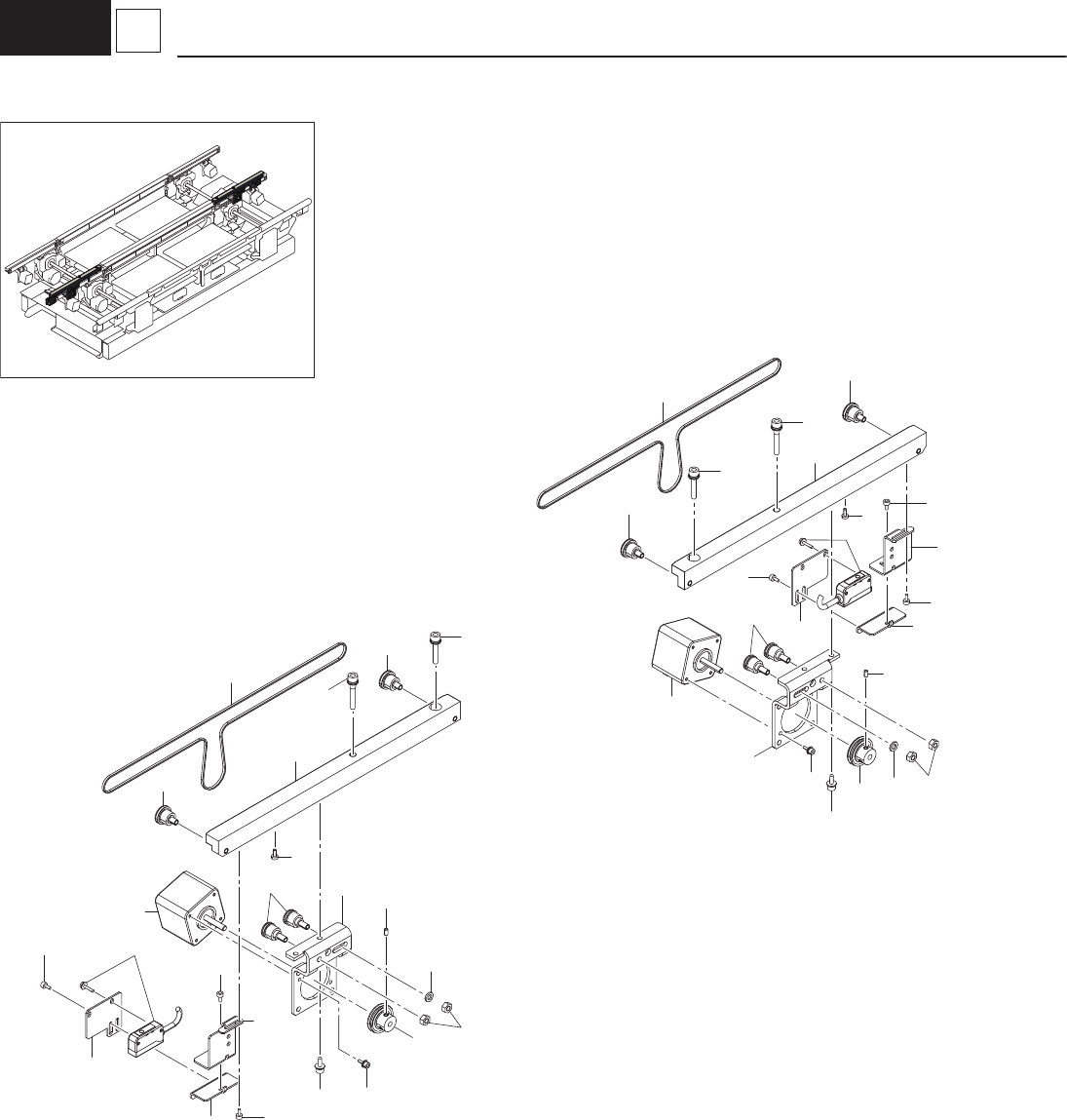

DUAL CONVEYOR SECTION
1811-006
No.
Part No.
Part Name Qty. Detail
Yamaha Hitachi
1 KYB-M9121-00 0948C107 CHUTE13R 1
2 KYB-M9120-00 0948C106 CHUTE13L 1
3 KYB-M918K-00 1012CA0M MOTOR_STEPPING 2
4 KYB-M91CV-00 223Q0663 PULLEY_TIMING 4
5 KYB-M91CW-00 223Q0749 PULLEY_TIMING 2
6 KYB-M91C2-00 1012CA10 PULLEY_FLAT 4
7 KYB-M919F-00 223L0384 BELT_TIMING 2
8 KYB-M913J-00 0948C419 MBRACKET(1LR) 2
9 91312-03008 221AA006 BOLT HEX,SOCKET HEAD 4
10 91312-04010 221AA017 BOLT HEX,SOCKET HEAD 4
11 91312-05025 221AA033 BOLT HEX,SOCKET HEAD 2
12 91312-05030 221AA034 BOLT HEX,SOCKET HEAD 2
13 90990-02J024 221CA005 SCREW,SET 4
14 95302-05600 221FA009 NUT, HEXAGON 4
15 92902-05200 221HA105 WASHER, PLAIN 2
– 212 –
H2
1811-006
11 L R Moved 2
7
21
4
4
3
3
11
16
15
15
14
17
19
16
10
18
5
22
25
23
8
6
6
16
16
12
14
17
9
2
23
13
18
19
22
24
5
20
7
21
4
4
1
20
24
25
